Elektrische Installation
Versorgungs− und Lüfteranschluss beim Antriebsregler für 400 V/500V Netzspannung
Anschluss an den DC−Zwischenkreis (+UG, −UG)
5
l
33 EDKVF9338 DE/EN/FR 4.0
5.3.2 Anschluss an den DC−Zwischenkreis (+U
G
, −U
G
)
ƒ Zur Einhaltung der EMV−Bestimmungen empfiehlt Lenze den Einsatz geschirmter
DC−Zwischenkreisleitungen.
ƒ Schirmschellen sind nicht im Lieferumfang enthalten.
BR2 BR1 +UG -UG PE U V W L1
101 102 103 104
L2 L3 PE
40 mm
PE 15-20 Nm
M6
133-176 lb-in
+U
G
-U G
25-30 Nm
M8
221-264 lb-in
max.
300 mm
1
0
9300VEC074

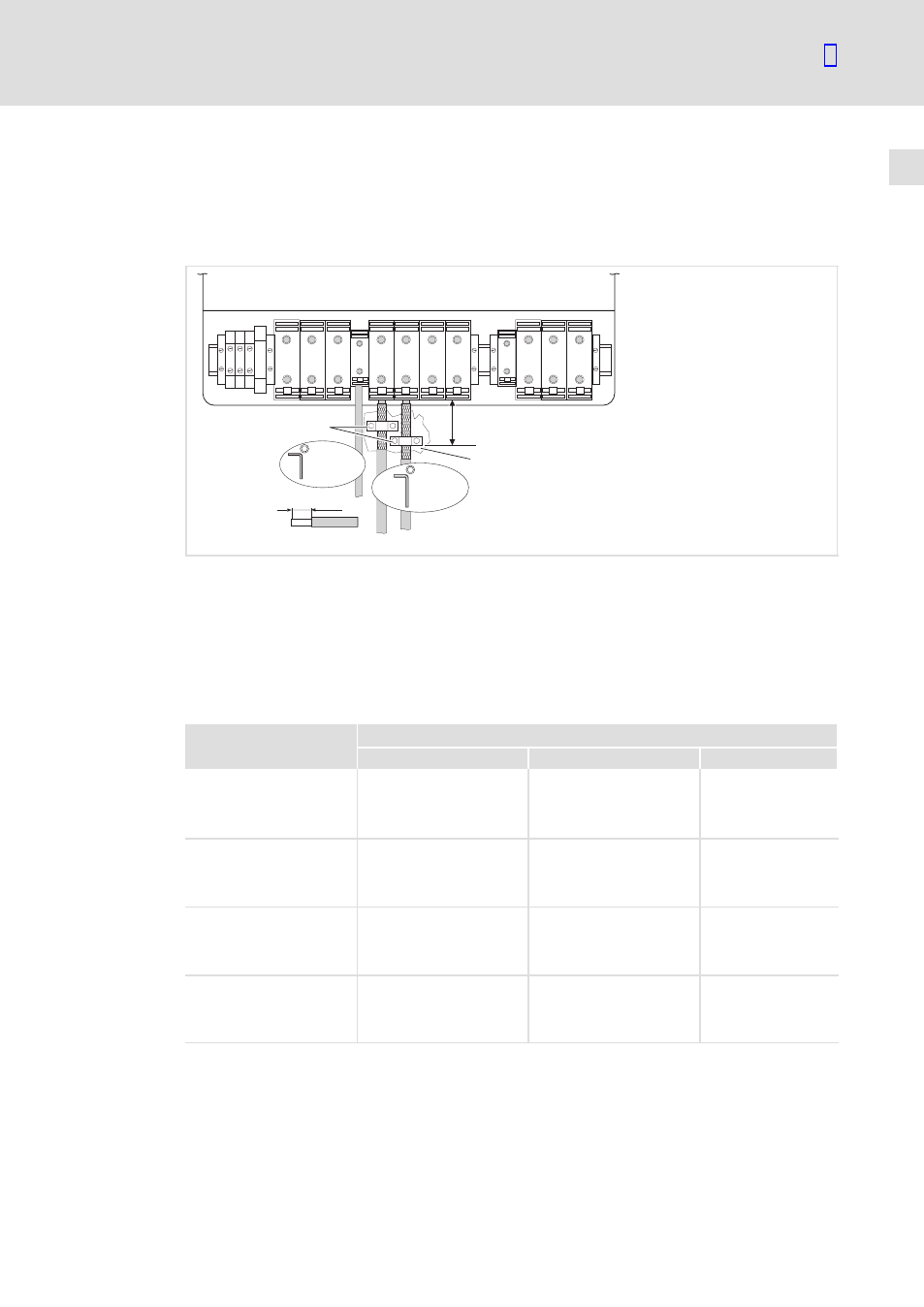

Abb. 5−4 Vorschlag Anschluss an +U
G
und −U
G
BR1, BR2 Betrieb mit Bremswiderstand nur möglich bei Varianten V270 und V300
Anschluss siehe Systemhandbuch 9300 vector
0 Schirm der DC−Zwischenkreisleitungen großflächig auf leitender
Schaltschrank−Montageplatte auflegen und mit Schirmschellen festschrauben
1 Metallisch leitende Fläche
Achten Sie auf richtige Polung!
Sicherungen und Leitungsquerschnitte für den Anschluss an den DC−Zwischenkreis
Typ Installation nach EN 60204−1
Schmelzsicherung 2) +U
G
, −U
G
[mm 2 ] PE [mm 2 ]
EVF9335−EVV210
EVF9335−EVV240
EVF9335−EVV270
EVF9335−EVV300
315 A
150
2 × 50 1)
95
EVF9336−EVV210
EVF9336−EVV240
EVF9336−EVV270
EVF9336−EVV300
350 A
150
2 × 50 1)
95
EVF9337−EVV210
EVF9337−EVV240
EVF9337−EVV270
EVF9337−EVV300
400 A
240
2 × 95 1)
95
EVF9338−EVV210
EVF9338−EVV240
EVF9338−EVV270
EVF9338−EVV300
500 A
240
2 × 95 1)
150
1) Mehrleiter; beide Leiter müssen den gleichen Querschnitt haben
2) Nur Sicherungen der Betriebsklasse gRL verwenden
Nationale und regionale Vorschriften beachten
