Installation électrique
Partie commande
Affectation des bornes
5
l
148 EDKVF9338 DE/EN/FR 4.0
Alimentation via source de tension externe
GND2 +24V +5 V
E5 A2 A3 A4 ST1ST2 59 39
3k 47k
50mA 50mA 50mA 50mA
X5 28 E1 E2 E3 E4
3k 3k 3k 3k 3k
DC 24 V
(+18 V … +30 V)
X11 K31K32 33 34
S1
+
K
SR
+ –
A1
X3
GND1 GND1
X6 1 2 3 4 7 7 62 63
242R
1
2
3
4
5
6
100k 100k 100k 100k
3.3nF
AIN1 AIN2
AOUTx
AOUT2
AOUT1
1 3 2 4 7
10k 10k
9300vec138

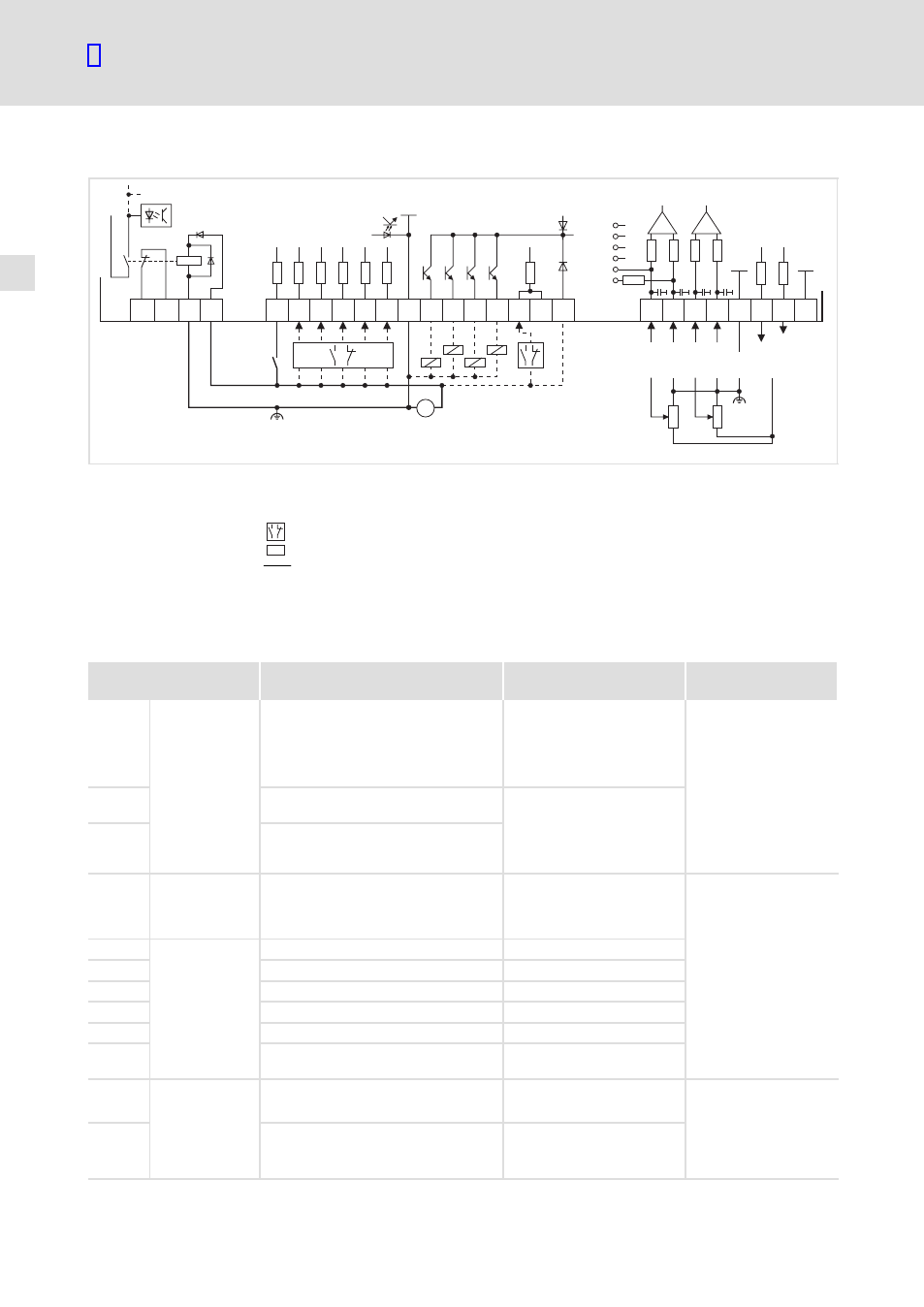

Fig.5−13 Câblage des entrées/sorties numériques et analogiques avec fonction "absence sûre de couple"
désactivée et source de tension externe
S1 Déblocage du variateur
Contact à fermeture ou contact à ouverture
Z Récepteur
Câblage minimum requis
Affectation des bornes par le réglage Lenze : ^ 148
5.5.4 Affectation des bornes
Borne
Fonction
gras = réglage Lenze Niveau / Etat Spécifications
techniques
X11/K32
X11/K31 Relais de sécurité
K
SR
1er circuit de
coupure
Signal blocage des impulsions Contact ouvert : blocage des
impulsions désactivé
(fonctionnement) Voir le chapitre
"Spécifications
techniques"
Contact fermé : blocage des
impulsions activé
X11/33 Bobine – relais de sécurité K
SR
Bobine non alimentée :
blocage des impulsions activé
X11/34 Bobine + relais de sécurité K
SR
Bobine alimentée : blocage
des impulsions désactivé
(fonctionnement)
X5/28 Blocage variateur
(DCTRL−CINH)
2ème circuit de
coupure Bloquer et débloquer le variateur de
vitesse BAS : variateur bloqué
HAUT : variateur débloqué BAS : 0 ... +3 V
HAUT : +12 ... +30 V
Courant d’entrée pour
+24 V :
8 mA par entrée
Lecture et traitement
des signaux d’entrée :
toutes les ms (valeur
moyenne)
X5/E1 Entrées
numériques
(programmables) Rotation horaire/arrêt rapide ouvert HAUT
X5/E2 Rotation antihoraire/arrêt rapide ouvert HAUT
X5/E3 Activation de la fréquence fixe 1 (JOG1) HAUT
X5/E4 Message de défaut (TRIP SET) BAS
X5/E5 Réarmement défaut (TRIP RESET) Impulsion BAS−HAUT
X5/ST1
X5/ST2 Entrée numérique supplémentaire (E6) HAUT
X5/A1 Sorties
numériques
(programmables) Message de défaut BAS BAS : 0 ... +3 V
HAUT : +12 ... +30 V
Charge admissible :
50 mA maxi par sortie
(résistance externe
i i 480 W
X5/A2 Seuil de commutation Q
MIN
: vitesse
réelle < consigne de vitesse en C0017
BAS
