Installation électrique
Raccordement réseau du variateur avec tension réseau de 400 V
5
l
133 EDKVF9338 DE/EN/FR 4.0
5.2 Raccordement réseau du variateur avec tension réseau de 400 V
(
Stop !
L’utilisateur doit s’assurer que la traction sur les câbles n’est pas trop
importante.
BR2 BR1
PE U
V W L1 L2 L3 PE
L1, L2,
L3
25-30 Nm
M8
221-264 lb-in
PE 15-20 Nm
M6
133-176 lb-in
40 mm
9300VEC003

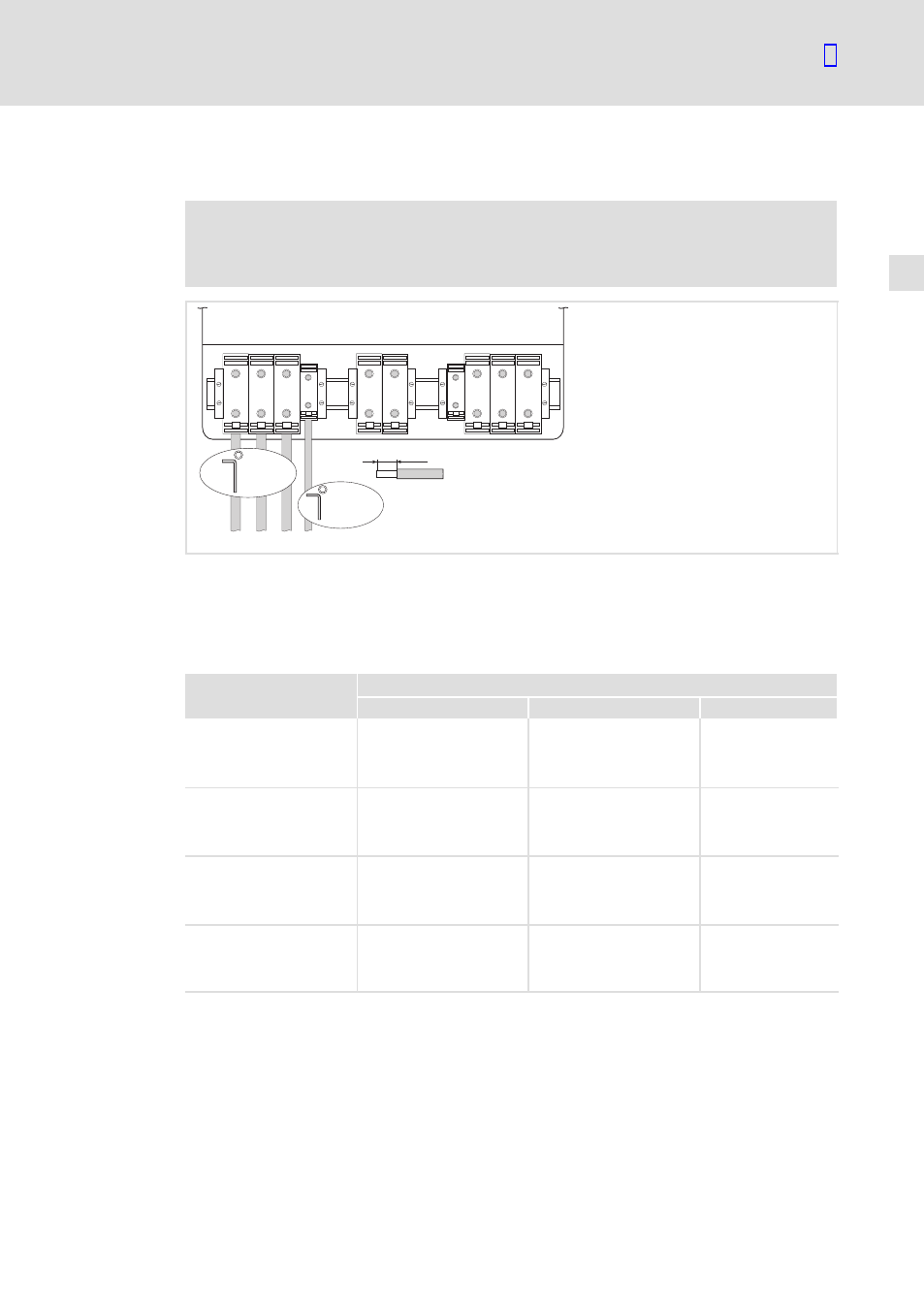

Fig.5−2 Proposition de raccordement au réseau
BR1, BR2 Fonctionnement avec résistance de freinage uniquement possible avec les
variantes V060 et V110
Raccordement, voir le manuel du convertisseur de fréquence 9300 vector
Fusibles et sections des câbles pour l’alimentation réseau
Type Installation selon EN 60204−1
Fusible 2) L1, L2, L3 [mm 2 ] PE [mm 2 ]
EVF9335−EV
EVF9335−EVV030
EVF9335−EVV060
EVF9335−EVV110
250 A
150
2 × 50 1)
95
EVF9336−EV
EVF9336−EVV030
EVF9336−EVV060
EVF9336−EVV110
315 A
150
2 × 50 1)
95
EVF9337−EV
EVF9337−EVV030
EVF9337−EVV060
EVF9337−EVV110
315 A
150
2 × 50 1)
95
EVF9338−EV
EVF9338−EVV030
EVF9338−EVV060
EVF9338−EVV110
400 A
240
2 × 95 1)
150
1) Pour raccordement de plusieurs conducteurs ; deux conducteurs de même section
2) Lenze recommande d’utiliser des fusibles de classe de fonctionnement gRL.
Respecter les réglementations nationales et régionales.
