Elektrische Installation
Netzanschluss beim Antriebsregler für 400 V Netzspannung
l
31
EDKVF9338 DE/EN/FR 4.0
5.2
Netzanschluss beim Antriebsregler für 400 V Netzspannung
(
Stop!
Eine ausreichende Zugentlastung liegt in der Verantwortung des Anwenders!
BR2
BR1
PE U
V
W
L1 L2 L3 PE
L1, L2,
L3
25-30 Nm
M8
221-264 lb-in
PE
15-20 Nm
M6
133-176 lb-in
40 mm
9300VEC003

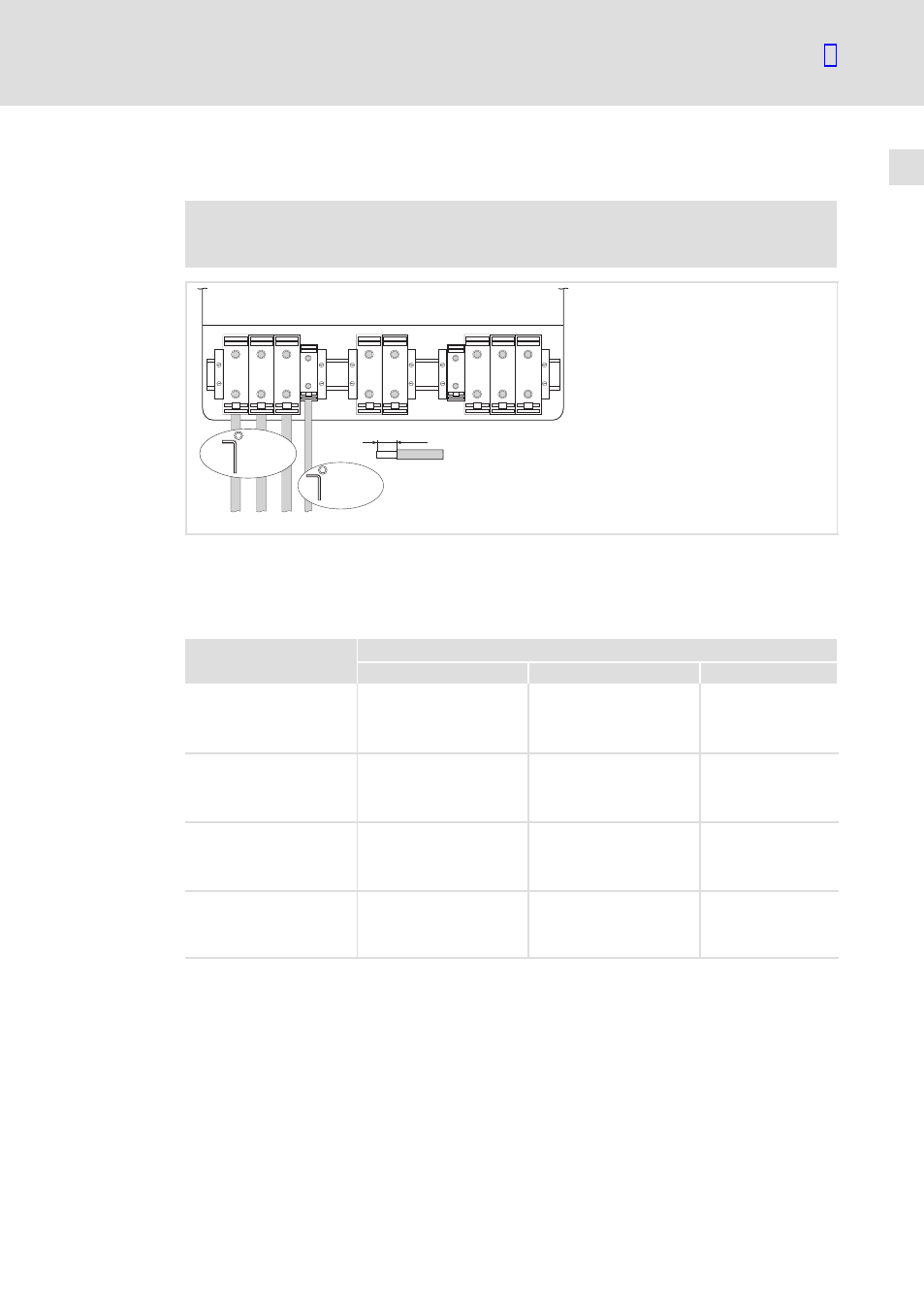

Abb. 5−2
Vorschlag Netzanschluss
BR1, BR2
Betrieb mit Bremswiderstand nur möglich bei Varianten V060 und V110
Anschluss siehe Systemhandbuch 9300 vector
Sicherungen und Leitungsquerschnitte für die Netzeinspeisung
Typ
Installation nach EN 60204−1
Schmelzsicherung
2)
L1, L2, L3 [mm
2
]
PE [mm
2
]
EVF9335−EV
EVF9335−EVV030
EVF9335−EVV060
EVF9335−EVV110
250 A
150
2 × 50
1)
95
EVF9336−EV
EVF9336−EVV030
EVF9336−EVV060
EVF9336−EVV110
315 A
150
2 × 50
1)
95
EVF9337−EV
EVF9337−EVV030
EVF9337−EVV060
EVF9337−EVV110
315 A
150
2 × 50
1)
95
EVF9338−EV
EVF9338−EVV030
EVF9338−EVV060
EVF9338−EVV110
400 A
240
2 × 95
1)
150
1)
Mehrleiter; beide Leiter müssen den gleichen Querschnitt haben
2)
Lenze empfiehlt Sicherungen der Betriebsklasse gRL
Nationale und regionale Vorschriften beachten
