Installation électrique
Raccordement de l’alimentation et du ventilateur avec tension réseau de 400 V/500 V
Raccordement au réseau
5
l
134 EDKVF9338 DE/EN/FR 4.0
5.3 Raccordement de l’alimentation et du ventilateur avec tension réseau de 400 V/500 V
(
Stop !
L’utilisateur doit s’assurer que la traction sur les câbles n’est pas trop
importante.
5.3.1 Raccordement au réseau
BR2 BR1 +UG -UG PE U V W L1
101 102 103 104
L2 L3 PE
L1, L2,
L3
25-30 Nm
M8
221-264 lb-in
PE 15-20 Nm
M6
133-176 lb-in
40 mm
9300VEC032

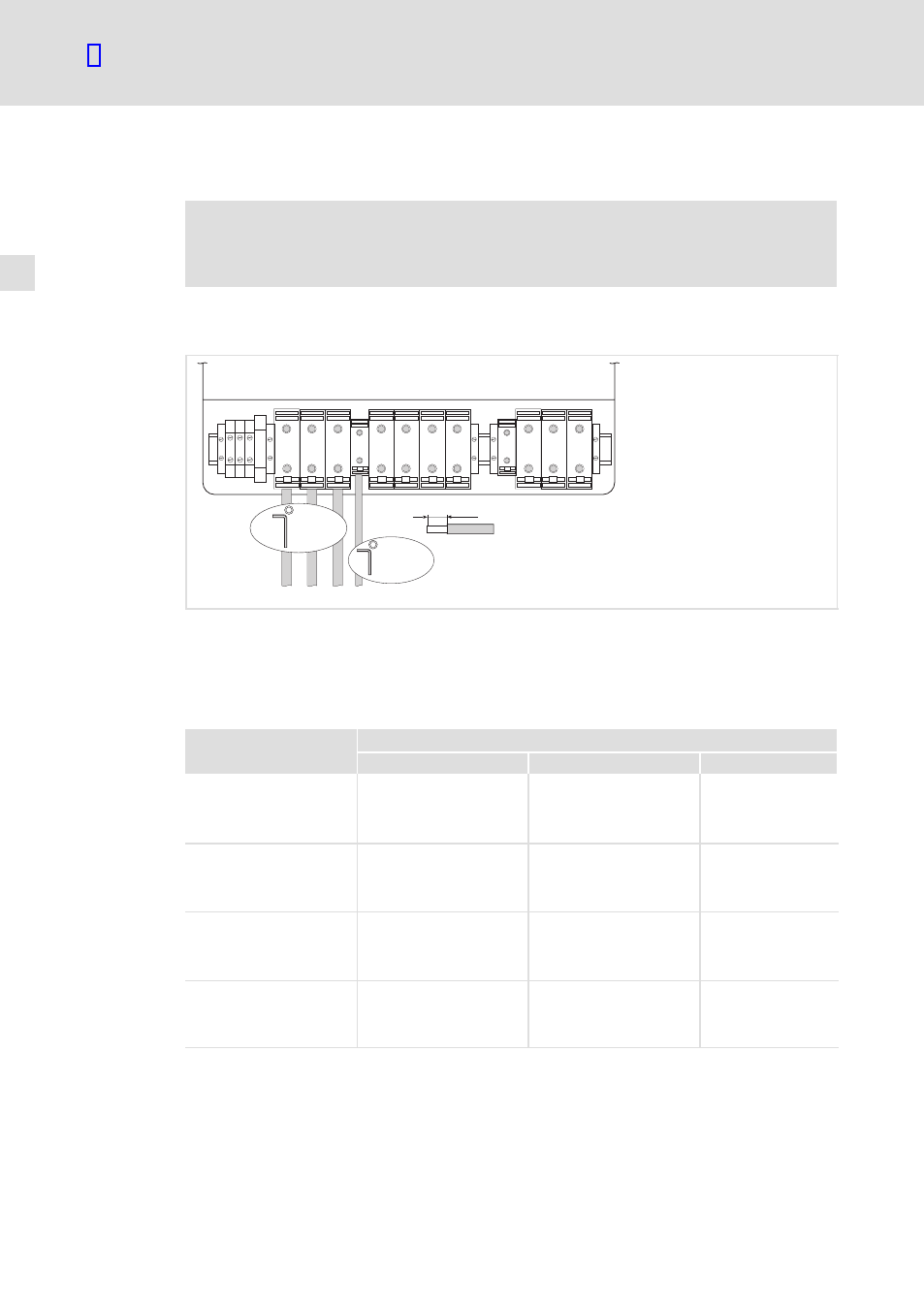

Fig.5−3 Proposition de raccordement au réseau
BR1, BR2 Fonctionnement avec résistance de freinage uniquement possible avec les
variantes V270 et V300
Raccordement, voir le manuel du convertisseur de fréquence 9300 vector
Fusibles et sections des câbles pour l’alimentation réseau
Type Installation selon EN 60204−1
Fusible 2) L1, L2, L3 [mm 2 ] PE [mm 2 ]
EVF9335−EVV210
EVF9335−EVV240
EVF9335−EVV270
EVF9335−EVV300
250 A
150
2 × 50 1)
95
EVF9336−EVV210
EVF9336−EVV240
EVF9336−EVV270
EVF9336−EVV300
315A
150
2 × 50 1)
95
EVF9337−EVV210
EVF9337−EVV240
EVF9337−EVV270
EVF9337−EVV300
315A
150
2 × 50 1)
95
EVF9338−EVV210
EVF9338−EVV240
EVF9338−EVV270
EVF9338−EVV300
400 A
240
2 × 95 1)
150
1) Pour raccordement de plusieurs conducteurs ; deux conducteurs de même section
2) Lenze recommande d’utiliser des fusibles de classe de fonctionnement gRL.
Respecter les réglementations nationales et régionales.
