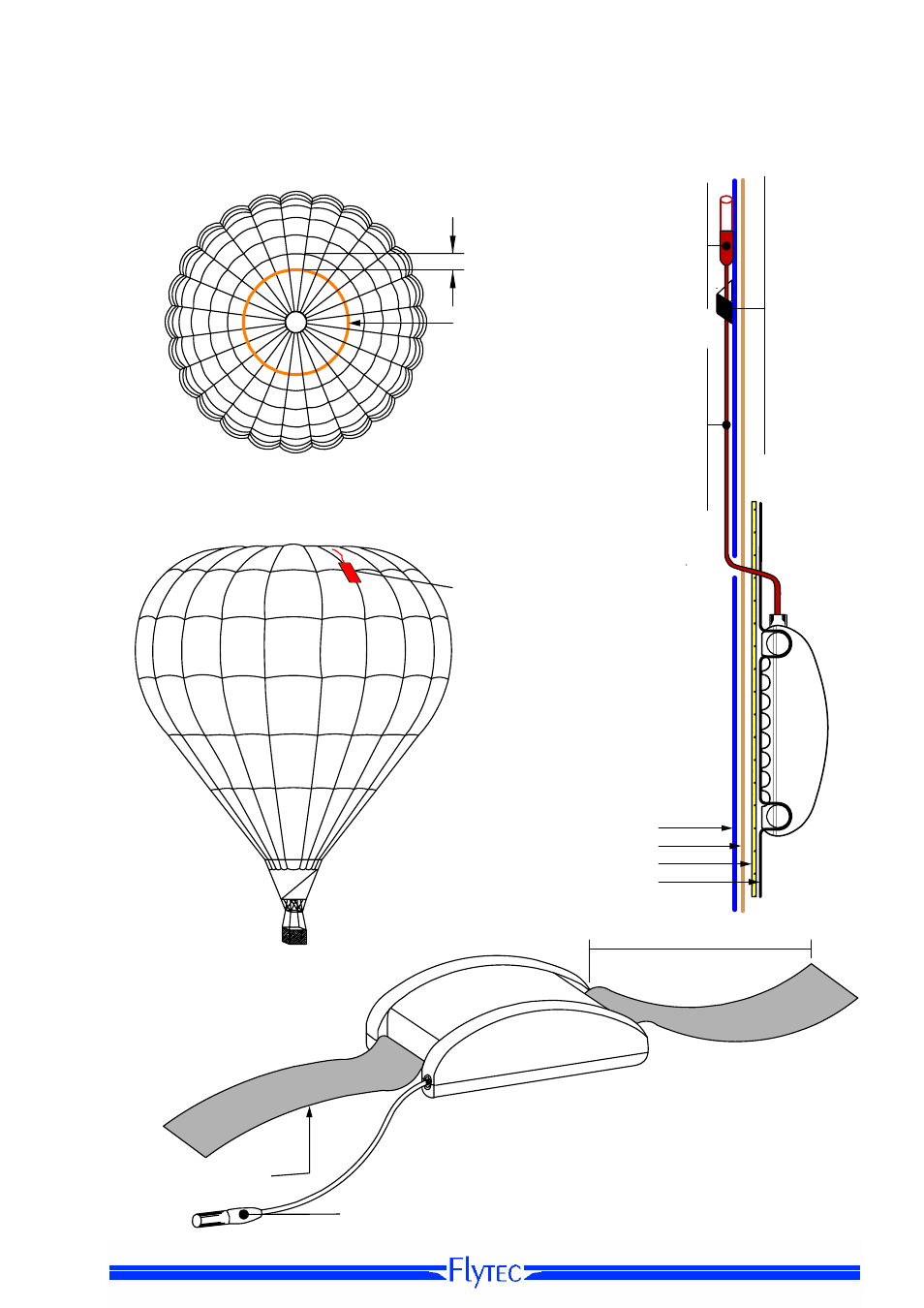

16.1.1 Mounting instruction for the Radio Temperatur Transmission Unit
Funksensor TT34
TT34
ca. 1m
Ballonhülle
Vertikale Lastgurte der Ballonhülle
Klettband (Schlingenseite)
Klettband (Hakenseite)
MontagepunktTT34
Circular
Top Opening
(Parachute)
Klettband (Hakenseite)
Temperaturfühler
Der Temperatursender sollte ungefähr 1Meter
unterhalb desTop's montiert werden
WICHTIG
Das obere Klettband (Hakenseite) wird nicht
über das Gehäuse gezogen, sondern über
die beiden Halterollen untendurch geführt.
ca. 10 - 15 cm
Temperaturfühlerkabel
Temperaturfühler
Klettband zur
Temp.-Fühlerbefestigung
an der Hülleninnenseite
