KINO-GM45A Mini-ITX SBC
Page 28

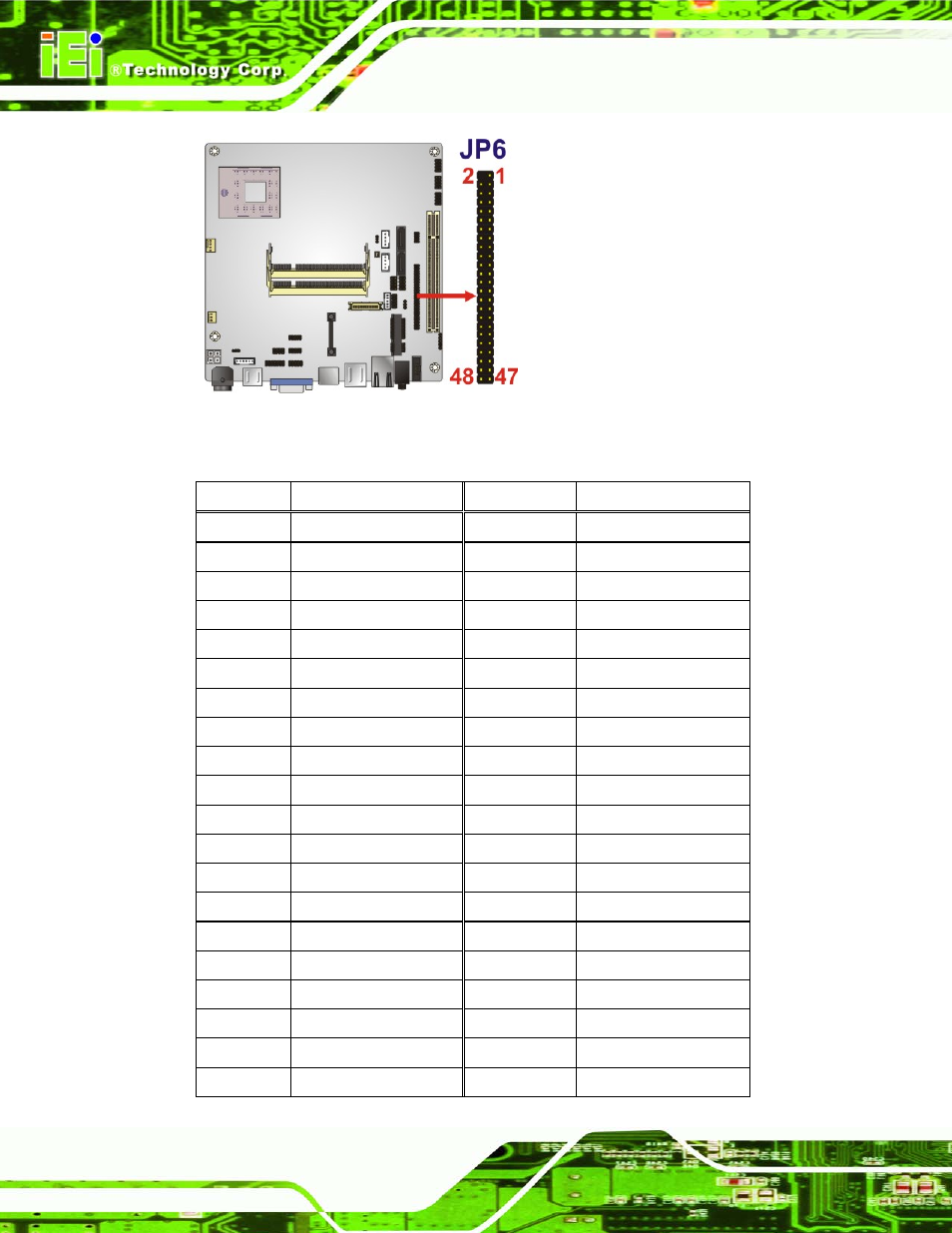

Figure 3-11: PCIe Mini Card Expansion Connector Location
Pin Description Pin Description
1 NC 2 --
3 PCIE_TXP1 4 PCIE_TXP2
5 PCIE_TXN1 6 PCIE_TXN2
7 GND 8 GND
9 PCIE_RXP1 10 PCIE_RXP2
11 PCIE_RXN1 12 PCIE_RXN2
13 GND 14 GND
15 CLK_PCIE_MINI_1 16 CLK_PCIE_MINI_2
17 CLK_PCIE_MINI_1# 18 CLK_PCIE_MINI_2#
19 GND 20 GND
21 USB_PP8 22 USB_PP9
23 USB_PN8 24 USB_PN9
25 GND 26 GND
27 MINICARD_CLKREQ1# 28 MINICARD_CLKREQ2#
29 PM_GPIO_RF_OFF1# 30 PM_GPIO_RF_OFF2#
31 NC 32 NC
33 NC 34 NC
35 NC 36 NC
37 SMBDATA 38 +V3.3A
39 SMBCLK 40 +V3.3A
