1. Enlever le boulon 14mm existant dans le bas du cadre, des deux côtés.
2. Soulever les supports latéraux pour les mettre en position, aligner le trou 2 du support avec l' écrou à souder existant.
Réinstaller, sans serrer, les boulons 14mm enlevés à l'étape 1.
3. Utiliser le trou 4 du support latéral comme guide et percer un trou de 1/2" (12,7mm) dans le cadre. Installer un boulon
mécanique 1/2" (12,7mm) x 2" (50mm) avec une plaque de boulon 1/4" (6mm) en passant par le trou d'accès et dans le trou
percé. Installer une rondelle plate 1/2'' (12,7mm), une rondelle de blocage et un écrou hexagonal sur le boulon. Répéter pour
l'autre côté.
4. Installer la section centrale selon L'EMPLACEMENT DU SUPPORT LATÉRAL 4. (Voir page 3).
CONSULTER LES DIRECTIVES POUR L'EMPLACEMENT DU SUPPORT LATÉRAL POUR CONNAÎTRE LA SÉQUENCE
ADÉQUATE DE SERRAGE DES BOULONS.

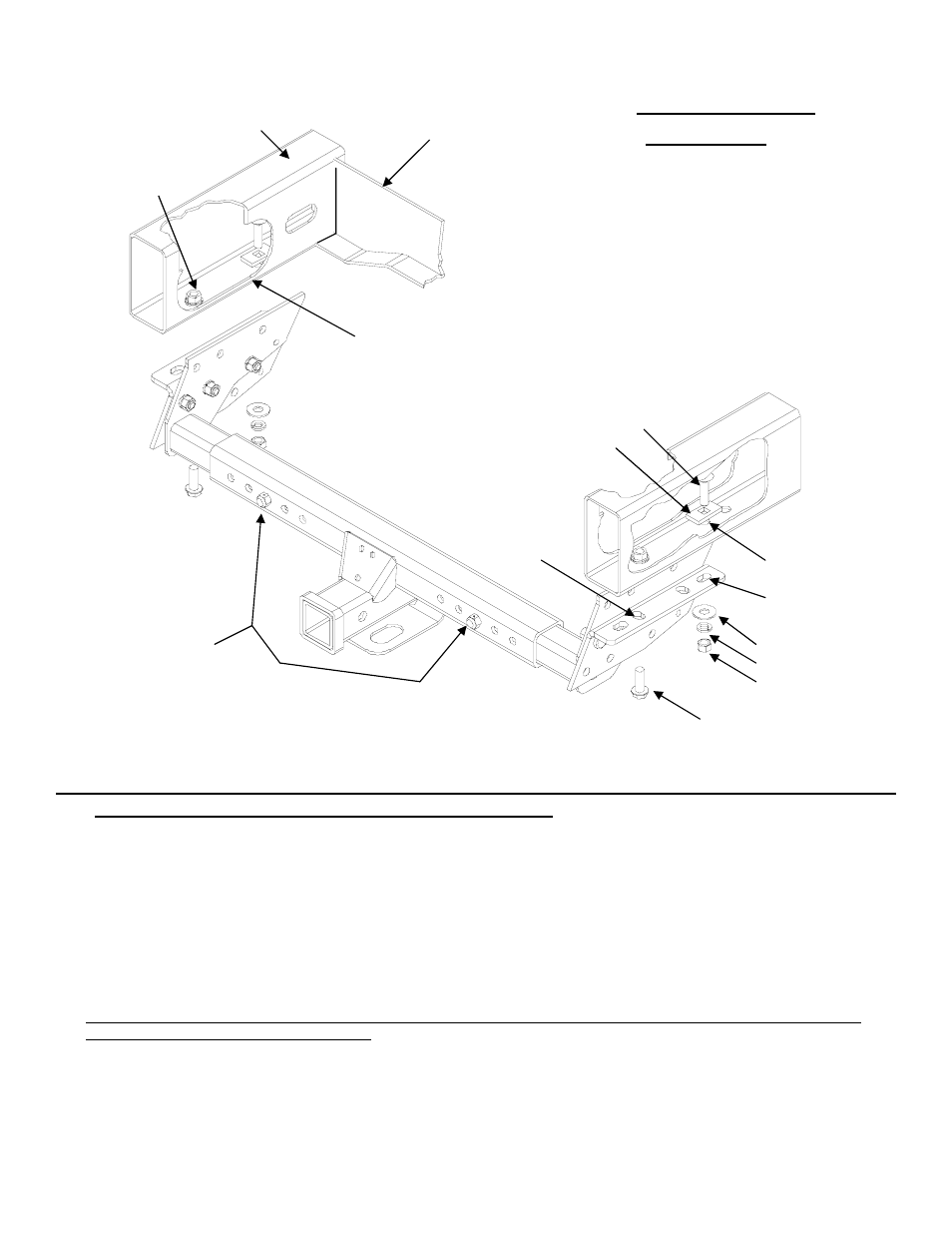

INSTALLATION T
CHEVROLET SUBURBAN, TAHOE, GMC YUKON, YUKON XL 2000-06
UTILISER CE TROU
POUR L'ASSEMBLAGE
DE LA SECTION
CENTRALE
RONDELLE PLATE
1/2" (12,7mm)
RONDELLE DE
BLOCAGE 1/2''
(12,7mm)
ÉCROU HEXAGONAL
1/2'' (12,7mm)
TROU PERCÉ
BOULON MÉCANIQUE 1/2 (12,7mm) X 2" (50mm)
TROU 2
TROU 4
PLAQUE DE BOULON 1/4" (6mm)
CADRE DU VÉHICULE
DOUILLE 3/4"(19MM)
DOUILLE 21MM, 22MM
PERCEUSE 1/2" (12,7MM)
CLÉ DYNAMOMÉTRIQUE
LUNETTES DE SÉCURITÉ
OUTILS REQUIS
TRAVERSE
TROU D'ACCÈS
ÉCROU À SOUDER
EXISTANT
BOULON M14 EXISTANT
REMARQUE :
Montage général - assembler, sans serrer, la section centrale (page 1) et les supports latéraux sur le véhicule (cette page) ;
installer l'assemblage de la section centrale (page 2-3) ; serrer toutes les attaches selon les directives (page 1).
