Reese 37152 MULTI-FIT RECEIVER - Manual (Page 35)

INSTALLATION K
OUTILS REQUIS
DOUILLE 19MM
DOUILLE 3/4"(19MM)
PERCEUSE 1/2" (12,7MM)
CLÉ DYNAMOMÉTRIQUE
LUNETTES DE SÉCURITÉ
UTILISER CE TROU
POUR L'ASSEMBLAGE
DE LA SECTION
CENTRALE
BOULON MÉCANIQUE 1/2 (12,7mm) X 2" (50mm)
RONDELLE PLATE 1/2" (12,7mm)
RONDELLE DE BLOCAGE 1/2'' (12,7mm)
ÉCROU HEXAGONAL 12mm
PLAQUE DE BOULON 1/4" (6mm)
GOUJONS EXISTANTS SUR LE CADRE
CADRE DU VÉHICULE
TROU PERCÉ
TROU 1
TROU 2
TROU 3
RONDELLE PLATE 1/2" (12,7mm)
RONDELLE DE BLOCAGE 1/2'' (12,7mm)
ÉCROU HEXAGONAL 1/2'' (12,7mm)
REMARQUE :
Montage général - assembler, sans serrer, la section centrale (page 1) ; et les supports latéraux sur le véhicule (cette page) ;
installer l'assemblage de la section centrale (page 2-3) ; serrer toutes les attaches selon les directives (page 1).

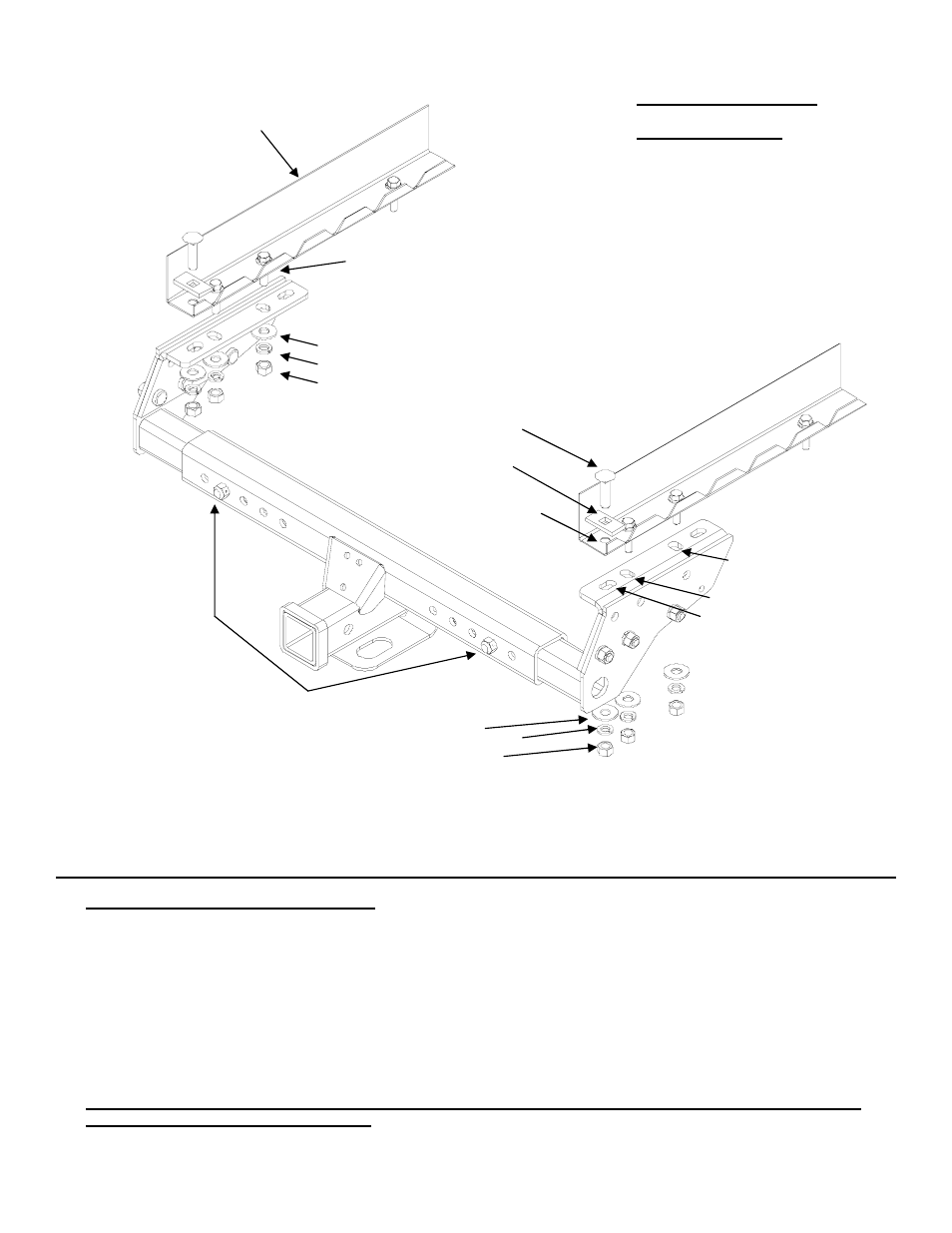

POUR LES JEEP GRAND CHEROKEE 93-98
1. Mettre les supports latéraux par-dessus les goujons qui sont fixés au bas du cadre. Utiliser les trous 2 et 3.
Installer des rondelles plates 1/2'' (12,7mm),des rondelles de blocage et des écrous 12mm sur les goujons.
2. Percer un trou de 1/2" (12,7mm) dans le cadre en vous servant du trou 1 comme repère. Visser un boulon
mécanique 1/2" (12,7mm) x 2" (50mm) sur le fil de traction et mettre une plaque de boulon 1/4" (6mm) sur le
boulon. Insérer le bout libre du fil de traction dans haut du support du pare-chocs. C'est à dire entre l'extrémité
du cadre et le pare-chocs. Poussez-le à travers le trou 1. Tirer le boulon vers le bas à travers le trou. Dévisser le
fil de traction. Installer des rondelles plates 1/2'' (12,7mm), rondelles de blocage et des écrous sur les boulons
mécaniques.
3. Installer la section centrale selon L'EMPLACEMENT DU SUPPORT LATÉRAL 1. (Voir page 2).
CONSULTER LES DIRECTIVES POUR L'EMPLACEMENT DU SUPPORT LATÉRAL POUR CONNAÎTRE LA SÉQUENCE
ADÉQUATE DE SERRAGE DES BOULONS.
