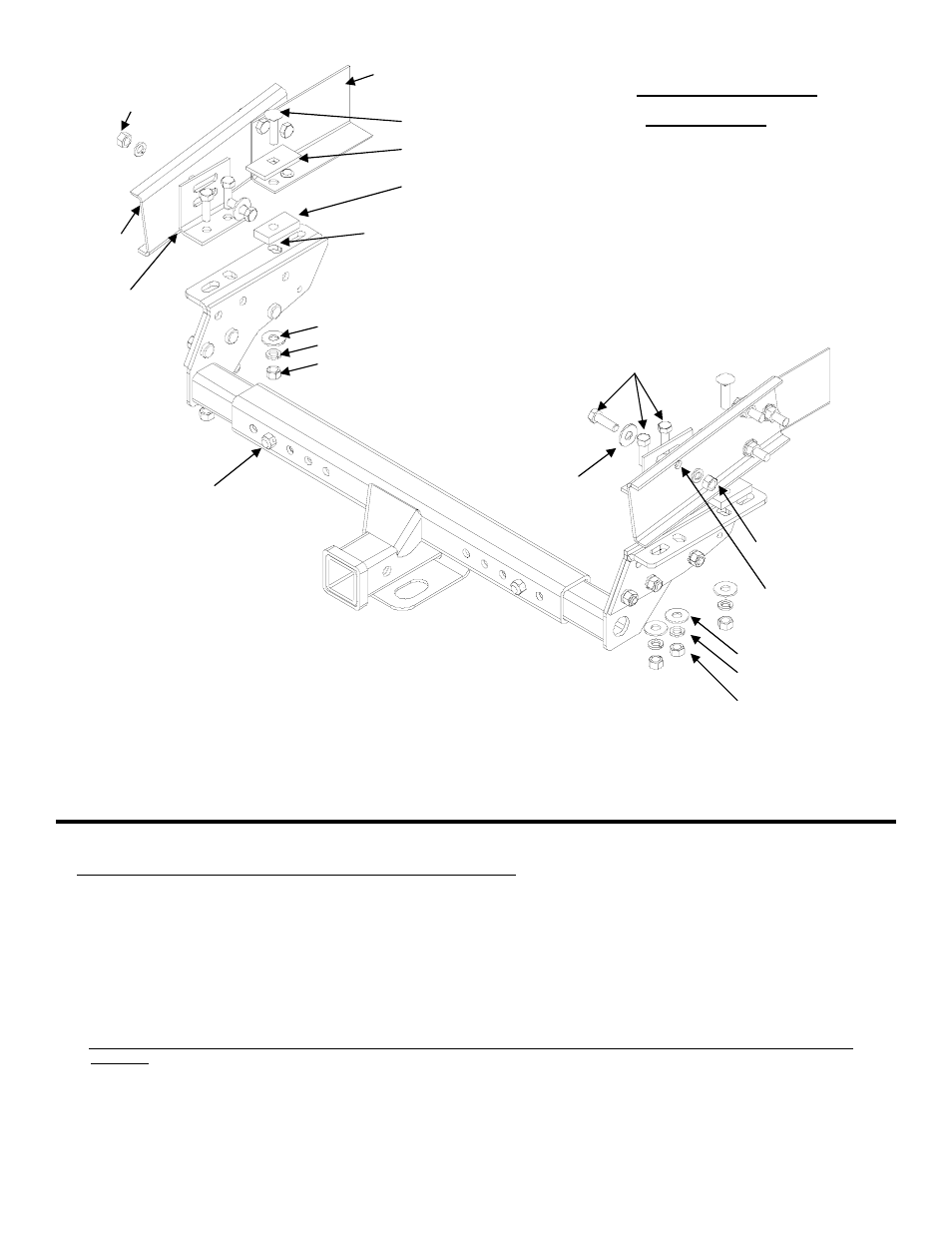

INSTALLATION H
RONDELLE PLATE 1/2" (12,7mm)
RONDELLE DE BLOCAGE 1/2'' (12,7mm)
ÉCROU HEXAGONAL 1/2'' (12,7mm)
ESPACEUR 1/2'' (12,7mm) D'ÉPAIS
LORSQUE NÉCESSAIRE
TROU PERCÉ
OUTILS REQUIS
DOUILLE 3/4 (19MM)
DOUILLE 19MM
PERCEUSE 1/2 (12,7MM)
CLÉ DYNAMOMÉTRIQUE
LUNETTES DE SÉCURITÉ
CADRE DU VÉHICULE
SUPPORT
DU
PARE-CHOCS
RONDELLE DE BLOCAGE 1/2''
(12,7mm)
ÉCROU HEXAGONAL 12mm
UTILISER CE TROU
POUR L'ASSEMBLAGE DE LA
SECTION CENTRALE DU NISSAN
FRONTIER
RONDELLE PLATE 1/2"
(12,7mm)
RONDELLE DE BLOCAGE
1/2'' (12,7mm)
ÉCROU HEXAGONAL
12mm
BOULON HEXAGONAL
12mm X 1.75 X 40mm
RONDELLE DE
BLOCAGE 1/2''
(12,7mm)
ÉCROU HEXAGONAL
12mm
BOULON MÉCANIQUE 1/2
(12,7mm) X 2'' (50mm)
PLAQUE DE BOULON 1/4
'' (6mm) x 1-1/2''
(38mm) x 3'' (75mm)
SUPPORT EN “L”
RONDELLE PLATE
1/2" (12,7mm)
TROU 3
REMARQUE :
Montage général - assembler, sans serrer, la section centrale (page 1) ; installer, sans serrer, les supports
latéraux sur le véhicule (cette page) ; installer l'assemblage de la section centrale (page 2-3) ; serrer toutes les
attaches selon les directives (page 1).
PICK-UP NISSAN / FRONTIER 2 et 4 PORTES CAISSE DE 75" (1m87) 87-04
1. Enlever le boulon du dessous du cadre, et inverser sa direction, le réinstaller pour que la tête du boulon soit en dessous du cadre.
Placer les supports latéraux vis-à-vis le cadre, en arrière du boulon avec un espaceur 1/2'' (12,7mm) sur le trou 3.
2. Percer un trou 1/2'' (12,7mm) dans le cadre au trou 3. Installer un boulon mécanique 1/2'' (12,7mm)avec un bloc 1/4'' (6mm) x 1-1/2
(38mm) x 3'' (75mm) à travers le cadre, l'espaceur et le trou 3.
3. Fixer les supports en “L" sur les supports latéraux par-dessus les trous 1 et 2 avec deux (2) boulons hexagonaux M12 x 40mm
comme indiqué.
4. Utiliser la longue fente comme guide et percer un trou de 1/2'' (12,7mm) à l'extrémité la plus éloignée de la fente dans les supports du
pare-chocs. Installer des boulons hexagonaux M12 x 40mm, des rondelles plates, des rondelles de blocage et des écrous sur les
boulons.
5. Installer la section centrale selon L'EMPLACEMENT DU SUPPORT LATÉRAL 2. (Voir page 2).
CONSULTER LES DIRECTIVES POUR L'EMPLACEMENT DU SUPPORT LATÉRAL POUR CONNAÎTRE LA SÉQUENCE ADÉQUATE DE SERRAGE DES
BOULONS .
