57
Installation

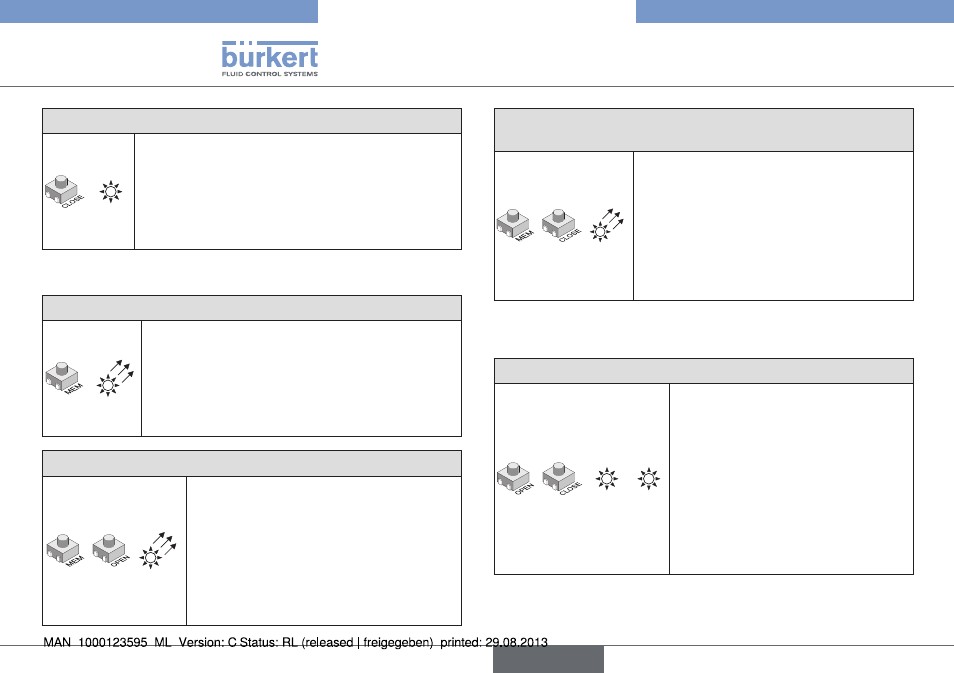

Sens de rotation inverse
R
→
Appuyer sur le bouton-poussoir et
activer la carte (maintenir le bouton-poussoir
enfoncé).
La LED ROUGE s‘allume.
→
Relâcher le bouton-poussoir et
mettre la carte hors tension.
Déterminez le type de signal de commande
Signal de commande avec une tension de 0 – 10 V
R
→
Appuyer sur le bouton-poussoir et
activer la carte (maintenir le bouton-poussoir
enfoncé).
La LED ROUGE s‘allume 3x.
→
Relâcher le bouton-poussoir et mettre
la carte hors tension.
Signal de commande avec une tension de 0 ... 20 mA
R
→
Appuyer sur les boutons-poussoirs
et et activer la
carte (maintenir les boutons-poussoirs
enfoncés).
La LED ROUGE s‘allume 3x.
→
Relâcher les boutons-poussoirs
et et mettre la carte
hors tension.
Signal de commande avec une tension de 4 ... 20 mA
(préréglé)
R
→
Appuyer sur les boutons-poussoirs
et et activer la
carte (maintenir les boutons-poussoirs
enfoncés).
La LED ROUGE s‘allume 3x.
→
Relâcher les boutons-poussoirs
et et mettre la carte hors
tension.
Mode apprentissage
Déterminer les positions finales
G R
→
Appuyer sur les boutons-poussoirs
et et activer
la carte (maintenir les boutons-
poussoirs enfoncés).
Les LED ROUGE et VERTE s‘allument.
→
Relâcher les boutons-poussoirs
et .
Les deux LED s‘éteignent.
Le mode apprentissage est
sélectionné.
Type 3004
français
