Systembeschreibung
16. SYSTEMBESCHREIBUNG
16.1. Vorgesehener Einsatzbereich
Der explosionsgeschützte elektrische Drehantrieb Typ 3004 (im Fol-
genden als Drehantrieb bezeichnet) wurde entwickelt, um Kugelhahn-
oder Klappenventile mit Vierteldrehung zu steuern. Optional ist der
Antrieb auch mit einem Drehwinkel von 180° und 270° erhältlich.
16.2. Optionen
• Dreistellungsdrehantrieb (180°)
• Drehwinkel 180° oder 270°
• Drehantrieb mit Rückmelde-Potentiometer
- Potentiometer mit Widerstandswerten 100 W, 1 KW, 5 KW
oder 10 KW
- Analoge Rückmeldung über Signal: 0 ... 10 V, 0 ... 20 mA,
4 ... 20 mA
• Drehantrieb mit Notstromvariante
• 2 zusätzliche Endschalter
16.3. Explosionsdarstellung
Motor 25 - 75 Nm Nr. Bezeichnung
1 Stellungsanzeige
2 Haube
3 Edelstahl-Schrauben
4 Motor
5.a Steuerung und Stromver-
sorgung Karte
5.b Stromversorgungskarte
6 Getriebeplatte
7 O-Ring
8 Getriebe
9 Schaltknopf
10 Gehäuse
11 Typenschild
12 Zusätzlicher Endschalter
13 Nocken
14.a Steuerung und
Spannungsversorgung
14.b Klemmleiste für
Spannungsversorgung
15 Gewindeanschluss ISO
M20
16 Schraube für Erdung
17 Regelkarte (nur bei
Regelantrieb)
Motor 25 - 75 Nm mit Regelkarte

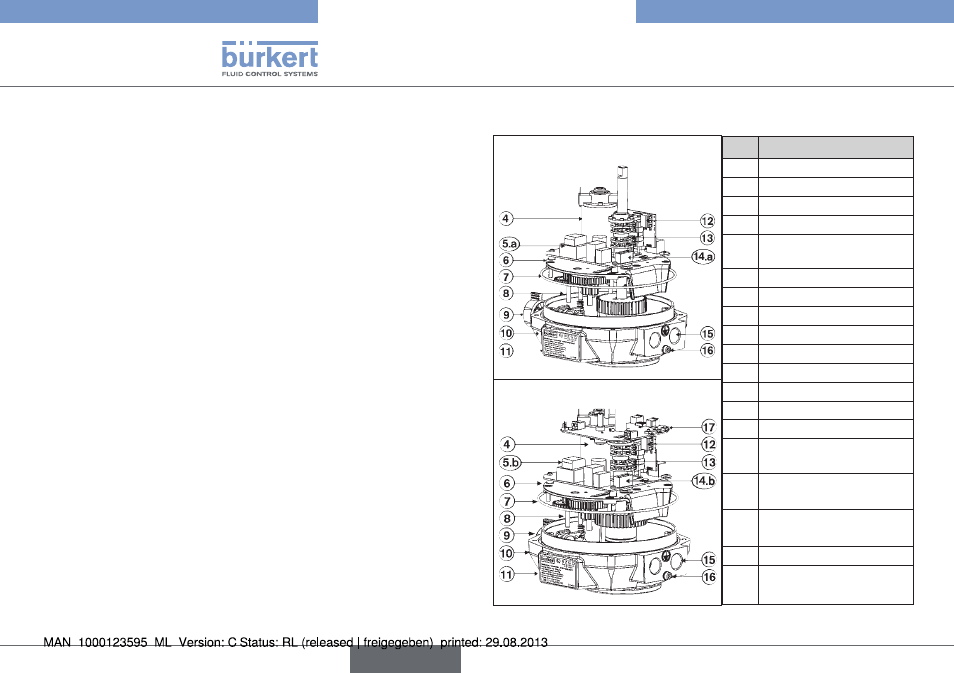

Bild 1: Explosionsdarstellung Motor 25 - 75 Nm
Typ 3004
