Installation
L‘actionneur électrique peut être raccordé et utilisé avec deux
modes différents :
1. Mode trois points modulants
2. Mode ouverture/fermeture
N
-
Ph
+
1 2 3
T/E

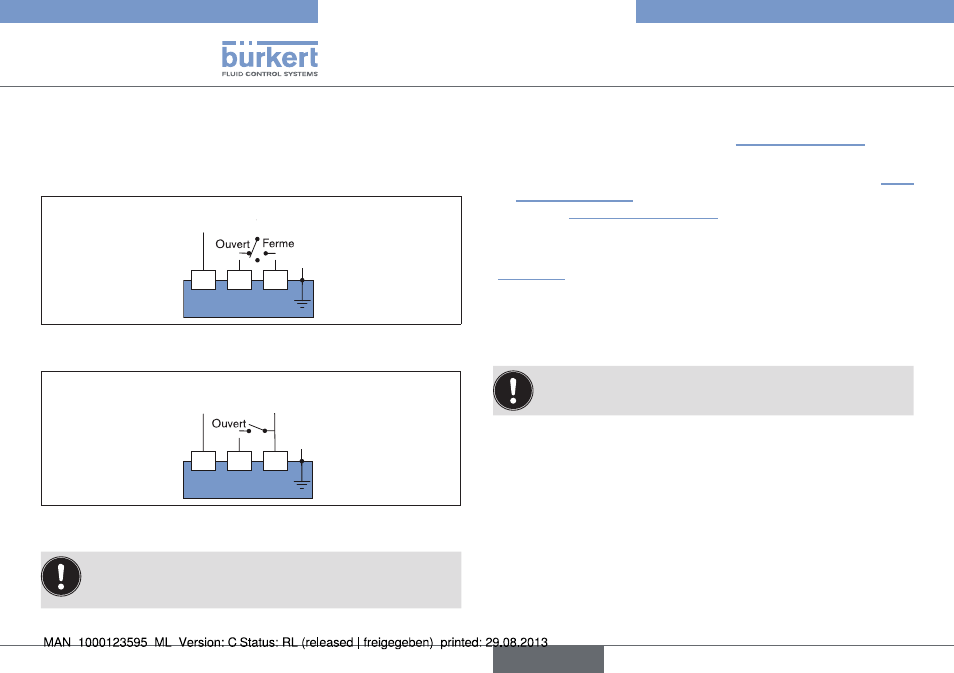

Fig. 14 : Mode trois points modulants
N
-
Ph
+
3 2 1
T/E
Fig. 15 : Mode ouvert / fermé (Tenir compte de la variante à courant de
secours dans les instructions de service)
Lorsque la tension est appliquée simultanément aux bornes
2 et 3, la borne 2 est prioritaire et l’actionneur se déplace sur
la position OUVERT.
Procédure à suivre
→
Desserrez le passe-câbles (pos.15, « Fig. 1 » et « Fig. 2 ») gauche
et faites traverser le câble à raccorder.
→
Raccordez le câble selon le type de commande souhaité (« Fig.
14 » et « Fig. 15 ») au bornier pos. B de la carte d’alimentation en
tension (« Fig. 12 » et « Fig. 13 »).
Mode de fonctionnement pour le mode ouverture/fermeture
(« Fig. 15 »)
• Contact ouvert = l’actionneur électrique se ferme
• Contact fermé = l’actionneur électrique s’ouvre
Raccordez les interrupteurs de recopie
Les interrupteurs de recopie conviennent à une tension
maximale de 250 V AC/DC – 5 A.
L‘actionneur électrique est doté de deux interrupteurs de recopie
supplémentaires réglés en usine en position ouverte. Ils peuvent être
utilisés par le client.
