Montage
Remarque importante pour un fonctionnement durable:
Ne montez pas l‘actionneur électrique la tête en bas!
Le fluide pourrait parvenir dans l’actionneur électrique à
partir de la vanne.
Procédure

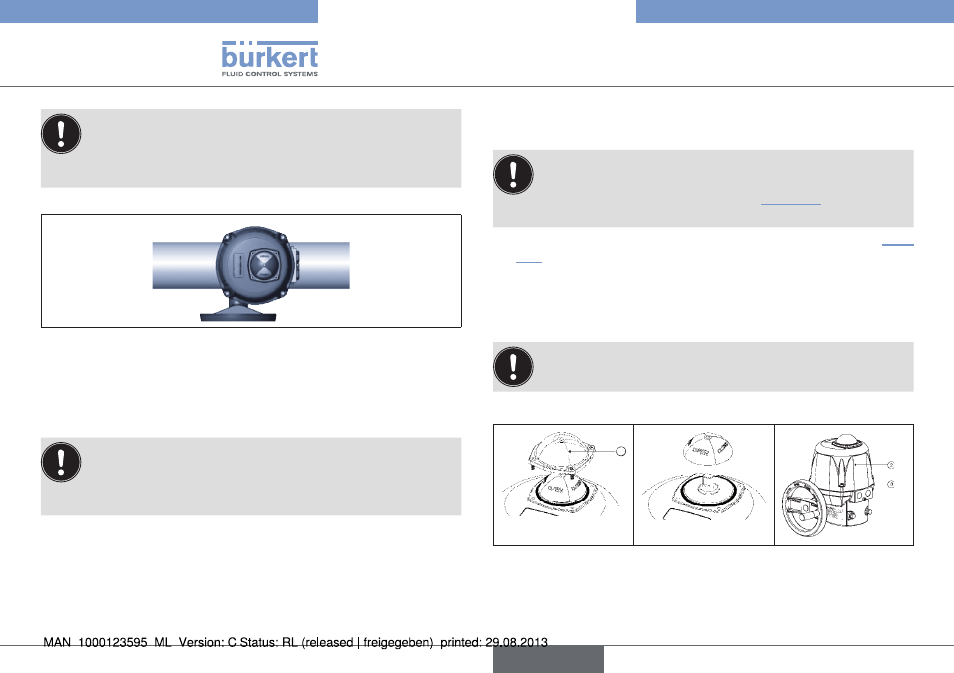

Fig. 6 : Installation standard
→
Assurez-vous que la vanne à boisseau sphérique / vanne papillon
est en position fermée.
→
Mettez avec précaution l'actionneur électrique sur l'axe de la vanne
à boisseau sphérique / vanne papillon.
Lors de la mise en place de l’actionneur électrique, veillez à ne
pas le faire basculer et à faire coïncider les filetages de fixation
de l’actionneur électrique avec les alésages de fixation de la
vanne à boisseau sphérique / vanne papillon.
→
Vissez les vis de fixation dans les filetages de l‘actionneur élec-
trique et serrez-les (max. 3 Nm).
29.2.2. Réglage de butées mécaniques
(actionneur électrique 100 – 300 Nm)
Les butées mécaniques sont réglées en usine et collées au
moyen de Loctite. Il est cependant possible de les déplacer
en tournant les vis M8 (pos. 17, voir « Fig. 2 »). Ensuite, les
écrous doivent être recollés.
→
Desserrez les écrous M8 des buteés mécaniques (pos. 17, « Fig.
2 ») et réglez la position finale des butées mécaniques
→
Recollez les écrous au moyen de Loctite (par ex. Loctite 577).
29.2.3. Réglage des contacts de recopie
Les contacts de fin de course sont réglés en usine sur
0 – 90°.
Démonter l‘indicateur de position et le capot
1
Fig. 7 : Démontage
du capot de
verre Fig. 8 : Démontage de
l‘indicateur de
position Fig. 9 : Démontage
du capot
