TechnischeDaten
Motor 100 - 300 Nm Nr. Bezeichnung
1 Stellungsanzeige
2 Haube
3 Edelstahl-Schrauben
4 Motor
5.a Steuerung und Stromver-
sorgung Karte
5.b Stromversorgungskarte
6 Getriebeplatte
7 O-Ring
8 Getriebe
9 Handrad
10 Gehäuse
11 Typenschild
12 Zusätzlicher Endschalter
13 Nocken
14.a Steuerung und
Spannungsversorgung
14.b Klemmleiste für
Spannungsversorgung
15 Gewindeanschluss ISO
M20
16 Schraube für Erdung
17 Mechanische
Endanschläge
18 Regelkarte (nur bei
Regelantrieb)
Motor 100 -300 Nm mit
Regelkarte

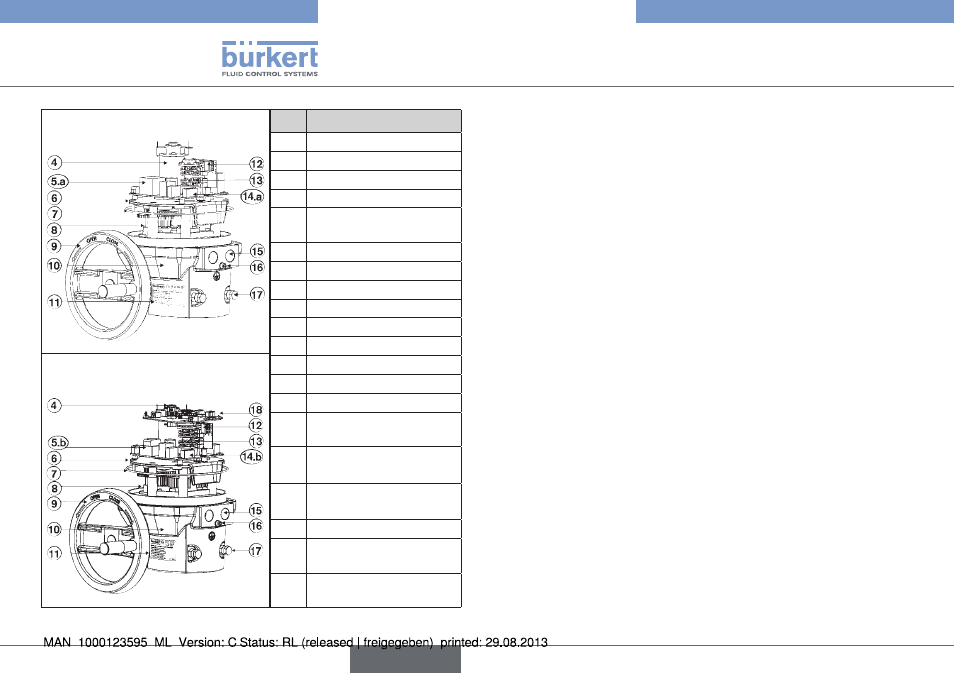

Bild 2: Explosionsdarstellung Motor 100 - 300 Nm
17. TECHNISCHE DATEN
17.1. Konformität
Der elektromotorische Drehantrieb Typ 3004 ist konform zu den EG-
Richtlinien entsprechend der Konformitätserklärung.
17.2. Normen
Die angewandten Normen, mit denen die Konformität mit den EG-
Richtlinien nachgewiesen wird, sind in der EG-Baumusterprüfbe-
scheinigung und/oder der EG-Konformitätserklärung nachzulesen.
17.3. Zulassungen
Die auf den Bürkert Typenschildern aufgebrachte Zulassungskenn-
zeichnung bezieht sich auf die Bürkert Produkte.
17.4. Betriebsbedingungen
Umgebungstemperatur: -20 °C ... +70 °C
Zulässige Luftfeuchtigkeit: <70 %
Zulässiger Einsatzbereich: 0 ... 2000 m Höhe
Schutzart: IP67 nach EN 60529 mit Kabelverschraubung ISO
20 oder Schutzkappe. Verwenden Sie nur ATEX
zugelassene Kabelverschraubung.
Bei der Notstrom-Variante und der 400 V-Variante ändert
sich die Temperaturklasse der ATEX - Zulassung von
T6 in T5, sowie der Sicherheitsaufkleber.
Typ 3004
