Installation
30.2.2. Version standard 100-240 V AC
(100-350 V DC) or 15-30 V AC
(12-48 V DC)
La tension d’alimentation de l’actionneur électrique est de
15-30 V AC (12-48 V DC) ou 100-240 V AC
(100-350 V DC). Respectez absolument les indications
figurant sur la plaque signalétique!

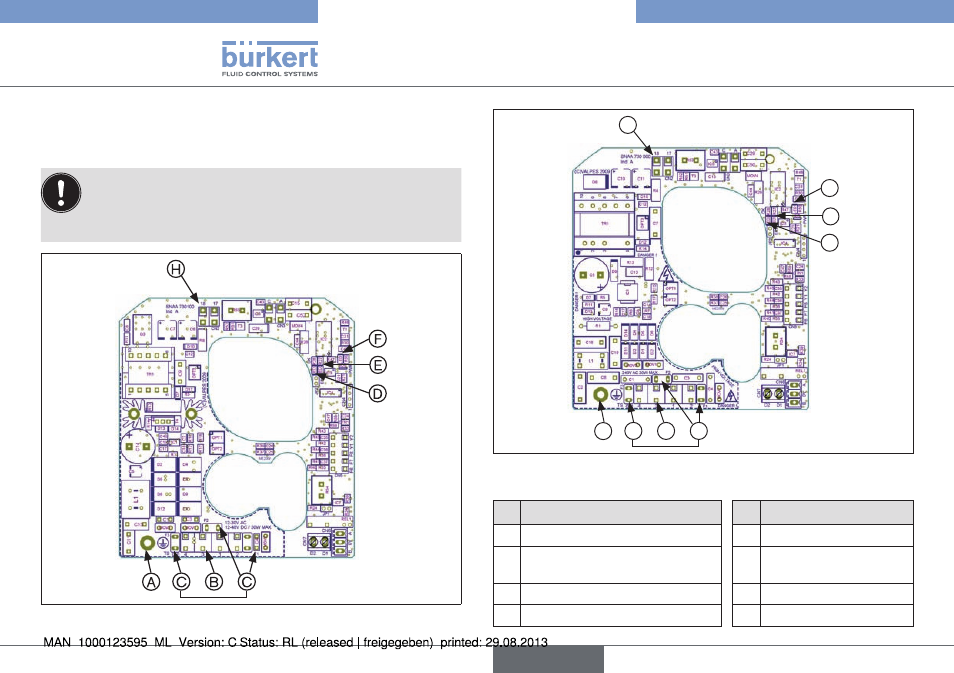

Fig. 12 : Alimentation en courant: carte 15-30 V 50/60 Hz (12-48 V DC)
H
A C B C
E
F
D
Fig. 13 : Alimentation en courant: carte 100-240 V 50/60 Hz
(100-350 V DC)
N° Désignation N° Désignation
A Vis de terre E LED 2 : Message d'erreur
B Raccordements pour la commande
et l'alimentation en courant
F LED 3 : Tension appliquée
C Fusible H Raccordement 24 V DC
D LED 1: Microprocesseur OK
Type 3004
