32
Installation
19.2.2. 100-240 V AC (100-350 V DC)
oder 15-30 V AC (12-48 V DC)
Standardausführung
Die Betriebsspannung des Antriebs beträgt 15-30 V AC
(12-48 V DC) oder 100-240 V AC (100-350 V DC).
Unbedingt die Angaben auf dem Typenschild beachten!

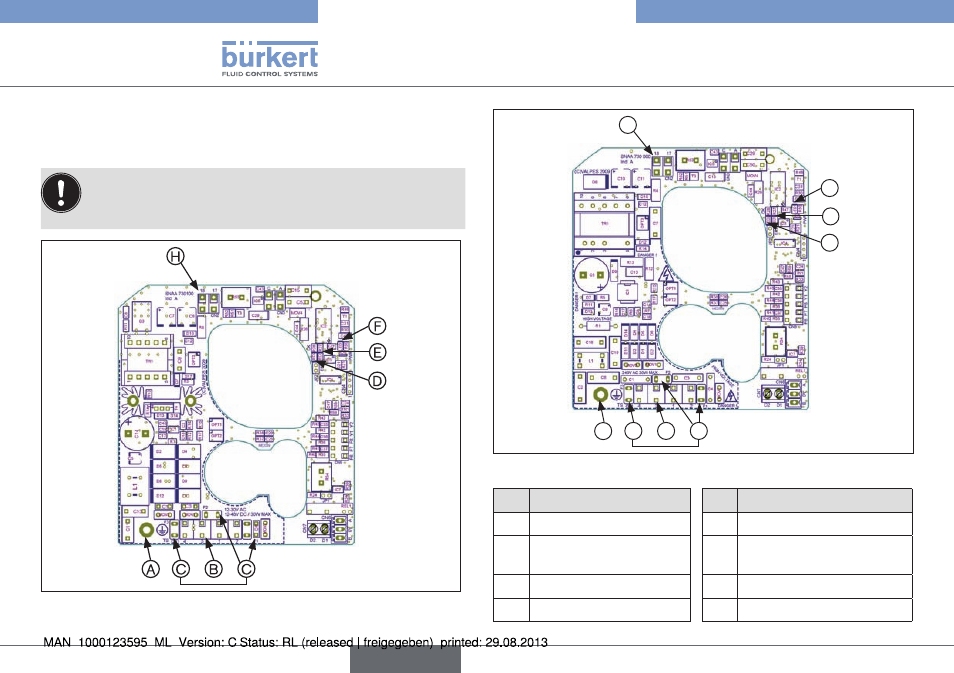

Bild 12: Stromversorgungsplatine 15-30 V 50/60 Hz (12-48 V DC)
H
A C B C
E
F
D
Bild 13: Stromversorgungsplatine 100-240 V 50/60 Hz (100-350 V DC)
No. Bezeichnung No. Bezeichnung
A Schraube für Erdung E LED 2: Fehlermeldung
B Anschlüsse für Steuerung
und Stromversorgung F LED 3: Anliegende
Spannung
C Sicherung H Anschluss 24 V DC
D LED 1: Mikroprozessor OK
Typ 3004
deutsch
