27
TechnischeDaten
HINWEIS!
• Die Wärmequellen vermeiden, die zur Überschreitung des zuläs-
sigen Temperaturbereichs führen können.
17.5. Kennzeichnung
Der Drehantrieb ist mit einem Typenschild versehen, das eine ein-
deutige Identifikation ermöglicht und die wichtigsten technischen
Daten erkennen lässt.
Das Typenschild nicht vom Drehantrieb entfernen!
Es ist für die Identifikation bei Installation und Instand-
haltung von entscheidender Bedeutung.
Ohne Typenschild erlischt die Gewährleistung.

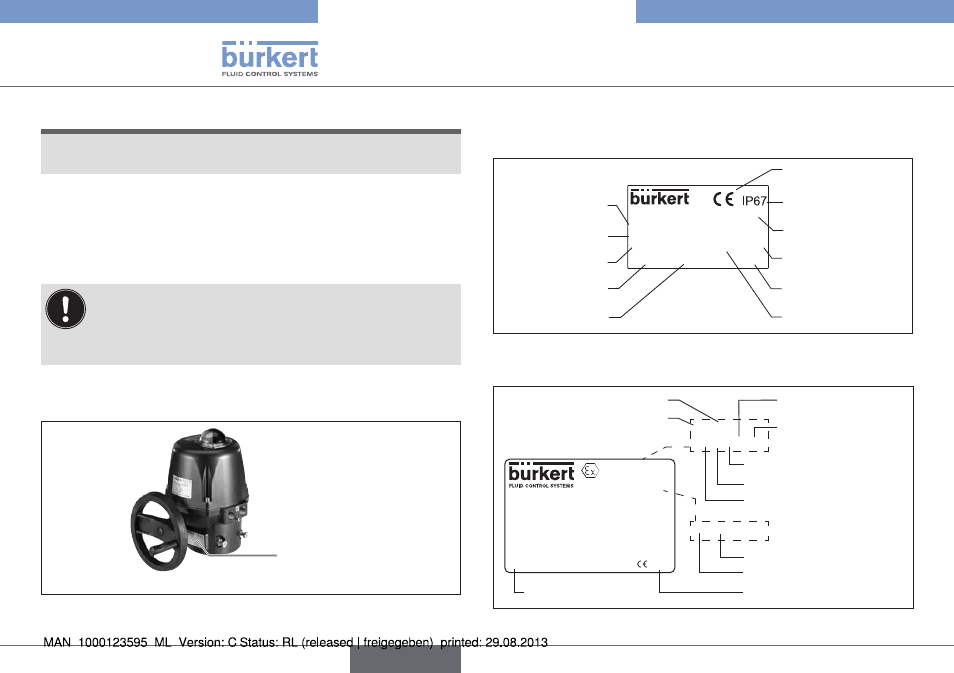

17.5.1. Lage des Typenschildes
Typenschild
Bild 3: Lage des Typenschildes
17.5.2. Beschreibung des Typenschildes
Beschreibung Typenschild:
FLUID CONTROL SYSTEMS
G 74653 INGELFINGEN
Type : 3004 182 384
Serial n° : 086417 001
90 ° 75 Nm 20 s
24 V AC/DC Hz 45 W
Year : 2007
CE-Konformität
Stellzeit 90°
Herstelldatum
Schutzart
Drehmoment
Leistung
Typbezeichnung
Seriennummer
Stellwinkel
Betriebsspannung
Stromart
Bild 4: Beschreibung des Typenschildes
Beschreibung ATEX-Typenschild:
II 2 G D
Ex d IIB T5 tD A21
IP 67 T95°C
WARNUNG / WARNING / AVERTISSEMENT
Ne pas ouvrir en zone explosible
Do not open in explosive area
Nicht in explosiver Zone öffnen
Ne pas ouvrir sous tension
Do not open while energized
Nicht unter Spannung öffnen
LCIE 07 ATEX 6078X 0102
II 2 G D
Ex d IIB T5 tD A21
Überwachungsstelle
Gerätegruppe
Zündschutzart Gerätekategorie
Zone
Temperaturklasse (Gas)
IP 67 T95°C
Explosionsgruppe
Zündschutzart
Max. Oberflächentemperatur
Schutzklasse
Zulassungsnummer
Bild 5: Beispiel für ATEX-Typenschild
Typ 3004
deutsch
