Montage
Wichtiger Hinweis für die dauerhafte Funktion:
Drehantrieb nicht kopfüber aufbringen!
Dabei kann das Medium aus der Armatur in den Antrieb
gelangen.
Vorgehensweise

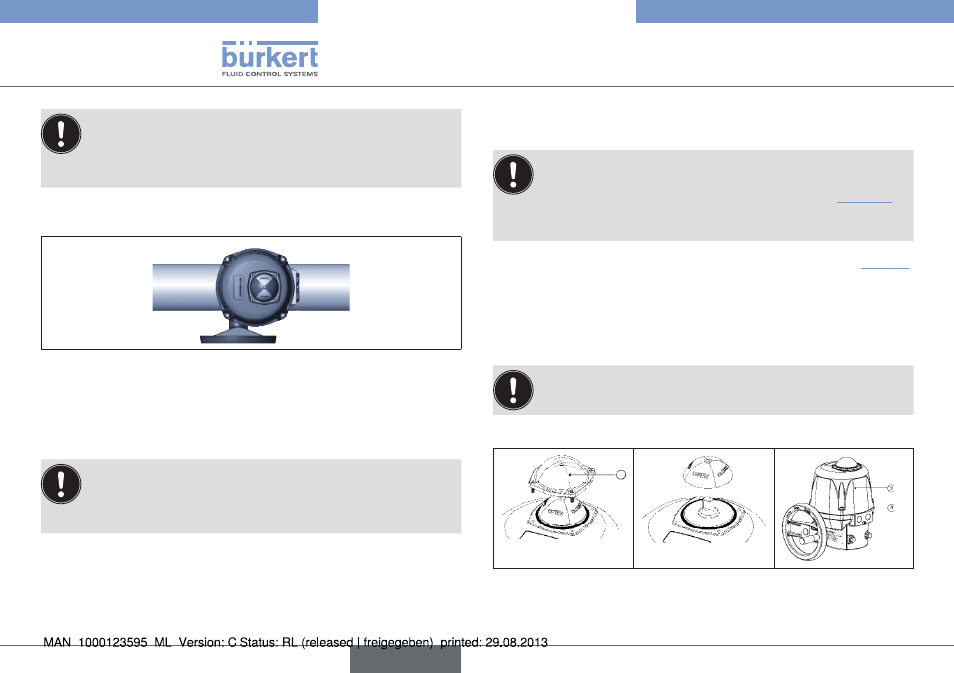

Bild 6: Standardinstallation
→
Sicher stellen, dass sich der Kugelhahn / das Klappenventil in seiner
geschlossenen Position befindet.
→
Drehantrieb vorsichtig auf die Welle des Kugelhahns / Klappen-
ventils stecken.
Darauf achten, dass beim Aufstecken des Drehantriebs
dieser nicht verkantet und dass sich die Befestigungsge-
winde des Drehantriebs mit den Befestigungsbohrungen
des Kugelhahns / Klappenventils decken.
→
Befestigungsschrauben in die Befestigungsgewinde des Drehan-
triebs schrauben und fest ziehen (max. 3 Nm).
18.2.2. Mechanische Endlagenbegrenzung
einstellen (Antriebe 100 - 300 Nm)
Die mechanischen Endlagenbegrenzungen sind werkseitig
voreingestellt und mit Loctite verklebt. Sie können jedoch
durch Drehen der Schrauben M8 (Pos.17, siehe „Bild 2“)
verstellt werden. Danach müssen die Muttern wieder ver-
klebt werden.
→
Muttern M8 der mechanischen Endanschläge (Pos.17, „Bild 2“)
lösen und die mechanischen Endlagenbegrenzungen einstellen .
→
Muttern wieder mit Loctite (z. B. Loctite 577) verkleben.
18.2.3. Endschalterkontakte einstellen
Die beiden oberen Endschalterkontakte sind werkseitig auf
0 - 90° eingestellt.
Stellungsanzeiger und Haube demontieren
1
Bild 7: Glashaube
Demontage Bild 8: Stellungs-
anzeiger
Demontage Bild 9: Haube
Demontage
