Caractéristiquestechniques
Moteur 100 - 300 Nm N° Désignation
1 Indicateur de position
2 Capot
3 Vis en acier inoxydable
4 Moteur
5.a Commande et alimentation
en courant, carte
5.b Carte d'alimentation en
courant
6 Plaque d'engrenage
7 Joint torique
8 Engrenage
9 Volant
10 Boîtier
11 Plaque signalétique
12 Contacts de recopie + fin
de course
13 Cames
14.a Commande alimentation
en tension
14.b Bornier pour alimentation
en tension
15 Raccord fileté ISO M20
16 Vis de terre
17 Butées mécaniques
18 Carte de positionnement
(uniquement pour
positionnement)
Moteur 100 -300 Nm avec carte
de positionnement

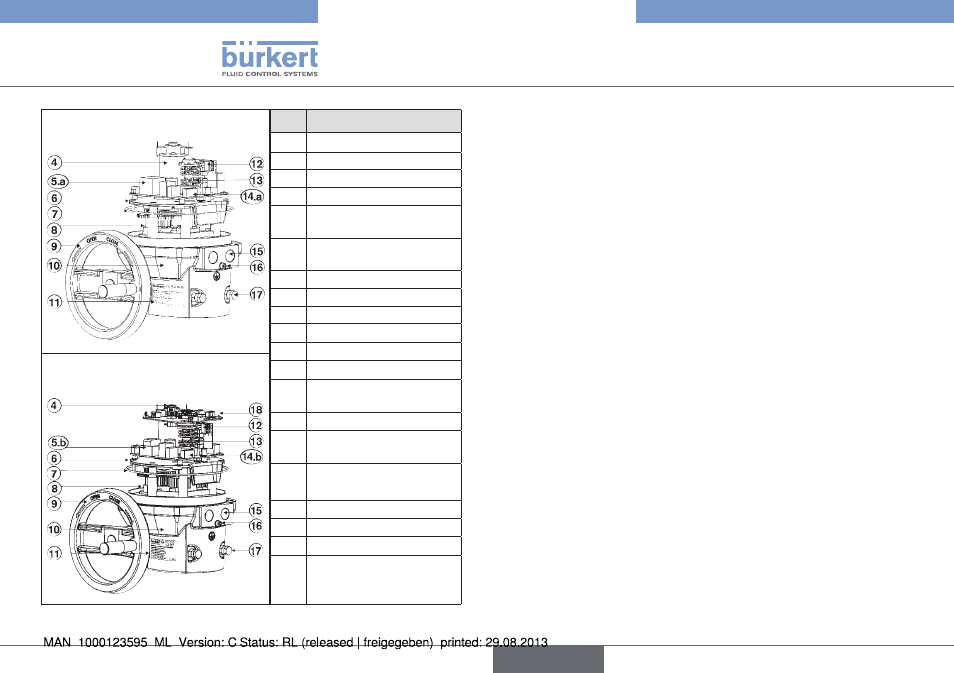

Fig. 2 : Vue éclatée du moteur 100 – 300 Nm
28. CARACTÉRISTIQUES TECHNIQUES
28.1. Conformité
L’actionneur électrique du type 3004 est conforme aux directives CE
en accord avec la déclaration de conformité.
28.2. Normes
Les normes appliquées justifiant la conformité aux directives CE
peuvent être consultées dans le certificat d’essai de modèle type CE
et / ou la déclaration de Conformité CE.
28.3. Homologations
Le marquage d’homologation apposé sur les plaques signalétiques
Bürkert se rapporte aux produits Bürkert.
28.4. Conditions d‘utilisation
Température ambiante: -20 °C ... +70 °C
Humidité de l‘air admissible: <70 %
Utilisation admissible:
0 ... 2000 m d‘altitude
Type de protection: IP67 selon EN 60529 avec passe-câble
ISO 20 ou capot de protection. Utilisez
uniquement des passe-câbles homologués
ATEX.
Avec la variante à courant de secours et
l’option 400 V, la classe de température de
l‘homologation ATEX change de T6 en T5
ainsi que l‘autocollant de sécurité.
