Installation
Der Drehantrieb kann in zwei verschiedenen Modi angeschlossen
und betrieben werden:
1. Drei Punkt Modus
2. Auf / Zu Modus
N
-
Ph
+
1 2 3
T/E

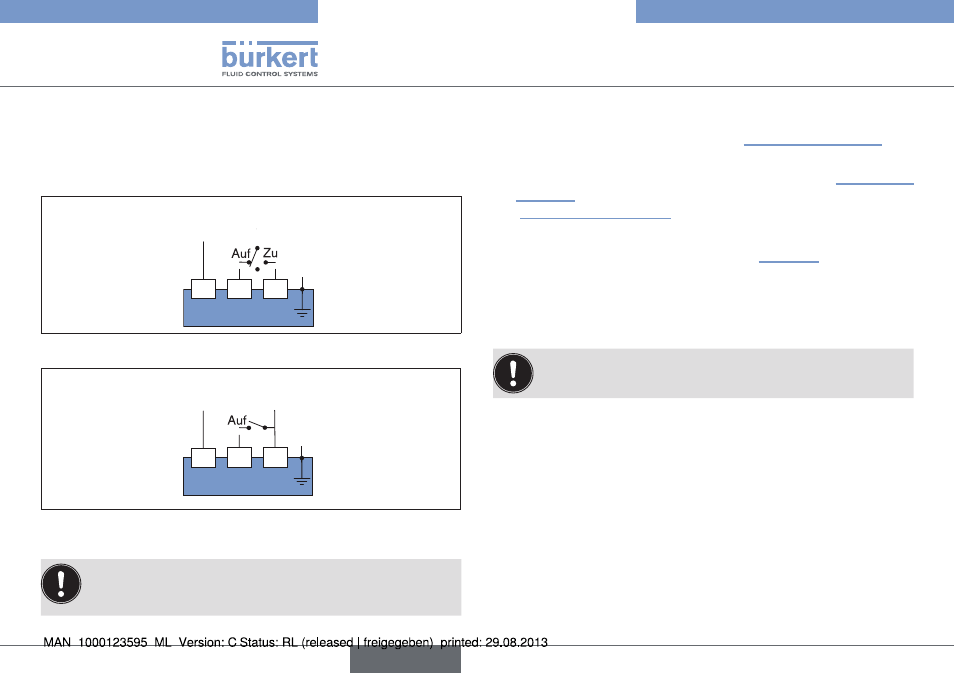

Bild 14: Drei Punkt Modus
N
-
Ph
+
3 2 1
T/E
Bild 15: Auf / Zu - Modus / Notstromvariante (in der Bedienungsanleitung
berücksichtigen)
Sind die Klemmen 2 und 3 gleichzeitig mit Spannung beauf-
schlagt, ist die Klemme 2 die führende und der Antrieb fährt
in Position AUF.
Vorgehensweise:
→
Linke Kabelverschraubung (Pos. 15, „Bild 1“ und „Bild 2“) lösen
und das anzuschließende Kabel hindurchführen.
→
Kabel entsprechend der gewünschten Steuerungsart („Bild 14“ und
„Bild 15“) an der Klemmleiste Pos. B der Stromversorgungsplatine
(„Bild 12“ und „Bild 13“) anschließen.
Funktionsweise beim Auf / Zu - Modus („Bild 15“)
• Schalter geöffnet = Antrieb fährt zu
• Schalter geschlossen = Antrieb fährt auf
Rückmeldung anschließen
Die Endschalter für die Rückmeldung sind für eine maximale
Spannung von 250 V AC/DC - 5A geeignet.
Der Drehantrieb ist mit zwei zusätzlichen Endschalterkontakten ver-
sehen, die werkseitig in geöffneter Stellung ausgeliefert werden. Diese
können für die Rückmeldung des Drehantriebs verwendet werden.
