Installation

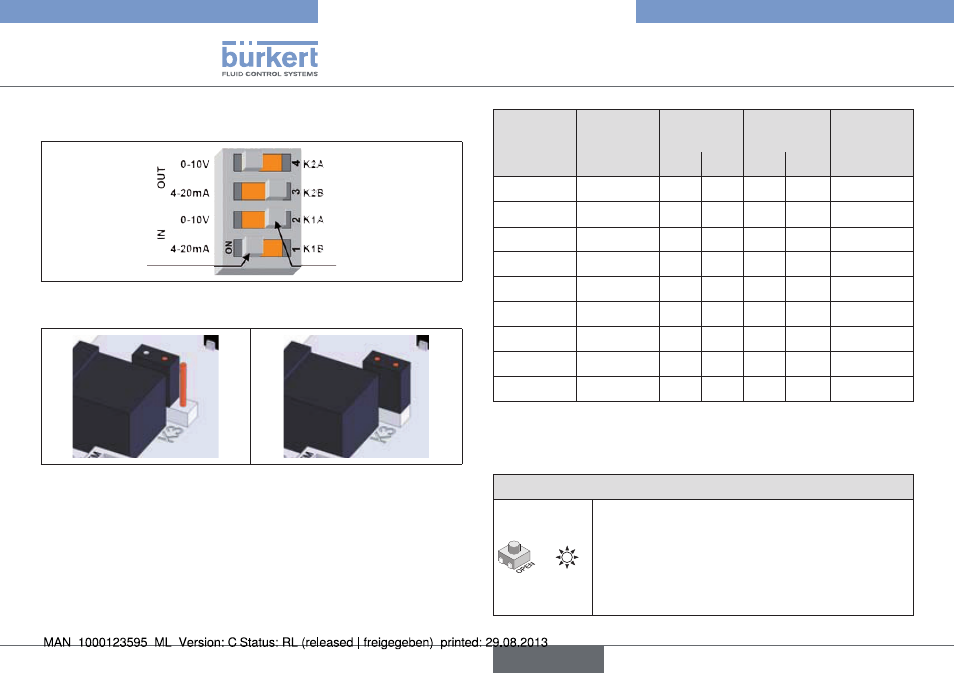

30.3.1. Déterminer la position des cavaliers
ON (activé) OFF (désactivé)
Fig. 19 : Cavalier K1 / K2
Fig. 20 : Cavalier K3 OFF Fig. 21 : Cavalier K3 ON
Emetteur
de
commande
Recopie
Cavalier
K1
Cavalier
K2
Cavalier
K3
A B A B
0 - 10 V 0 - 10 V ON OFF ON OFF OFF
0 - 10 V 0 - 20 mA ON OFF OFF ON OFF
0 - 10 V 4 - 20 mA ON OFF OFF ON ON
0 - 20 mA 0 - 10 V OFF ON ON OFF OFF
0 - 20 mA 0 - 20 mA OFF ON OFF ON OFF
0 - 20 mA 4 - 20 mA OFF ON OFF ON ON
4 - 20 mA 0 - 10 V OFF ON ON OFF OFF
4 - 20 mA 0 - 20 mA OFF ON OFF ON OFF
4 - 20 mA 4 - 20 mA OFF ON OFF ON ON
30.3.2. Étapes de paramétrage
Déterminer le sens de rotation de la vanne
Sens de rotation normal (préréglé)
G
→
Appuyer sur le bouton-poussoir et
activer la carte (maintenir le bouton-poussoir
enfoncé).
La LED VERTE s‘allume.
→
Relâcher le bouton-poussoir et mettre
la carte hors tension.
