124
Entretien
12.2 service sur le filtre d'amenée d'air
Danger !
risque de blessures dы а la présence de haute pression dans
l‘installation/l‘appareil.
▶ Avant de travailler sur l’installation ou l’appareil, il convient de
couper la pression et de purger des conduites/de les vider.
L'air de commande est filtré afin de protéger les vannes pilotes
internes et l'actionneur.
Le sens de débit du filtre d'amenée d'air à l'état monté est de l'inté-
rieur vers l'extérieur à travers la gaze métallique.
Filtre d'amenée d'air
Raccord enfichable
rapide
Joint torique

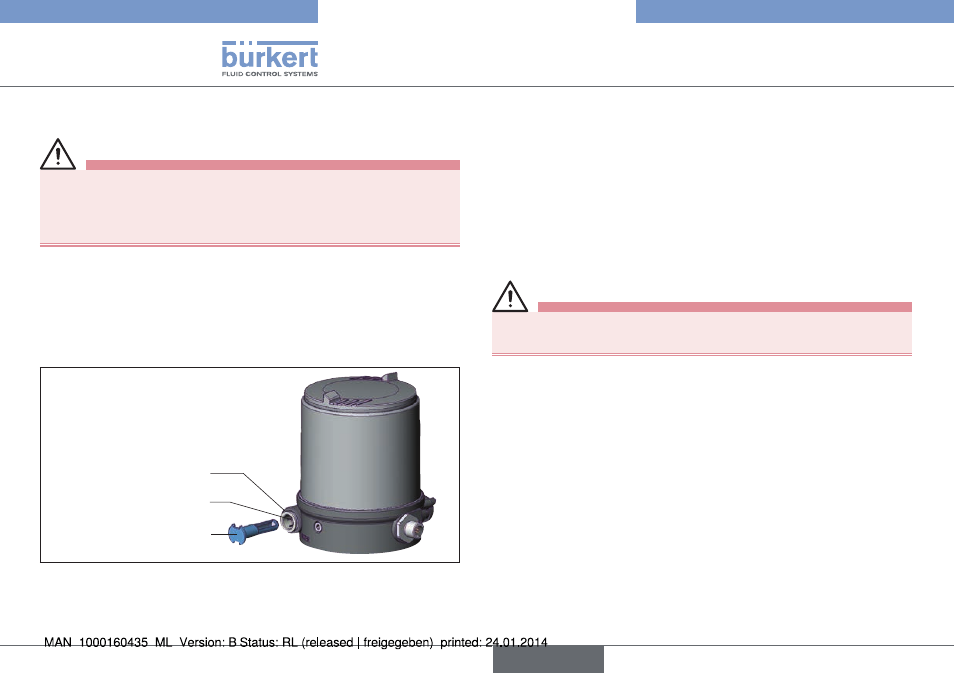

Fig. 34 : Service sur le filtre d'amenée d'air
procédure à suivre :
→
Déverrouiller le raccord enfichable rapide en enfonçant la pièce de
maintien et retirer le filtre d'amenée d'air (éventuellement à l'aide
d'un outil approprié entre les évidements dans la tête du filtre).
→
Nettoyer le filtre ou le remplacer si nécessaire.
→
Contrôler le joint torique interne et le nettoyer si nécessaire.
→
Placer le filtre d'amenée d'air dans le raccord enfichable rapide
jusqu'en butée.
Danger !
risque de blessures dы а un montage non conforme.
▶ Veillez au montage correct du filtre d'amenée d'air.
→
Contrôler la bonne assise du filtre d'amenée d'air.
Type 8685 / 8686
français
