116
Commandeetaffichage
10.1.2 Variante d'appareil interface as
À part l'état du bus de l'interface AS, les positions énumérées ci-
après sont effectuées séparément pour les actionneurs 1 et 2.
eléments d'affichage :
• Etat du bus de l'interface AS
• Etat de l'actionneur (position finale)
Les éléments d'affichage sont sous forme de LED.
eléments de commande :
• Interrupteur DIP pour la sélection de la taille d'actionneur RV50,
RV70 et RV110
• Commutateur à coulisse pour sélectionner la couleur de la
position finale
Si vous dévissez le capot transparent; il convient de res-
pecter les consignes « Etape 4 : Fermer le capot trans-
parent / l’enveloppe du corps », page 120.
LED
Etat du bus de l'interface AS
Interrupteur DIP
actionneur 1
Interrupteur DIP
actionneur 2
Commutateur à coulisse
pour la sélection de la
couleur de la position finale
Actionneur 2 Commutateur à coulisse
pour la sélection de la
couleur de la position finale
Actionneur 1
LED
Etat de l'actionneur 2
(position finale) LED
Etat de l'actionneur 1
(position finale)

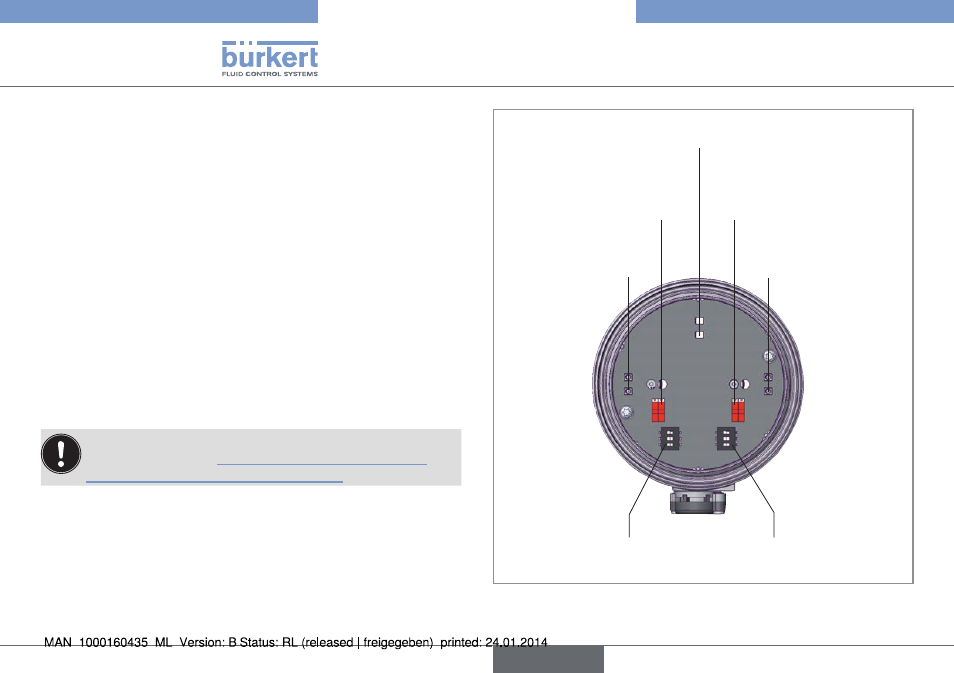

Fig. 26 : Eléments de commande et d'affichage de la tête de
réponse de l'interface AS
Type 8685 / 8686
français
