12.3 Montagem do aparelho:
Caso tenha sido retirado o óleo de rícino do
reservatório de óleo:
• Preencher óleo de rícino até aproximadamente 5
mm abaixo da aresta superior do cilindro
(começo da descida).
• Colocar as duas juntas de silicone.
• Retirar a junta chapéu e inserir o pino no tubo de
direção.
• Colocar a novamente junta chapéu, colocar a
mola sobre o pistão e por o tubo de direção no
pistão.
• Colocar a célula de medição na aresta do cilindro
e ajustar de modo regular.
• Colocar o manto de regulação térmica sobre a
segunda junta de silicone e centrar.
• Colocar a junta de borracha redonda e, com a
ajuda de uma régua que se coloca sobre o manto
de regulação térmica, posicionar paralelamente
ao cilindro (compare figura. 9, os orifícios em
meia-lua devem estar mais tarde debaixo das
aberturas das válvulas).

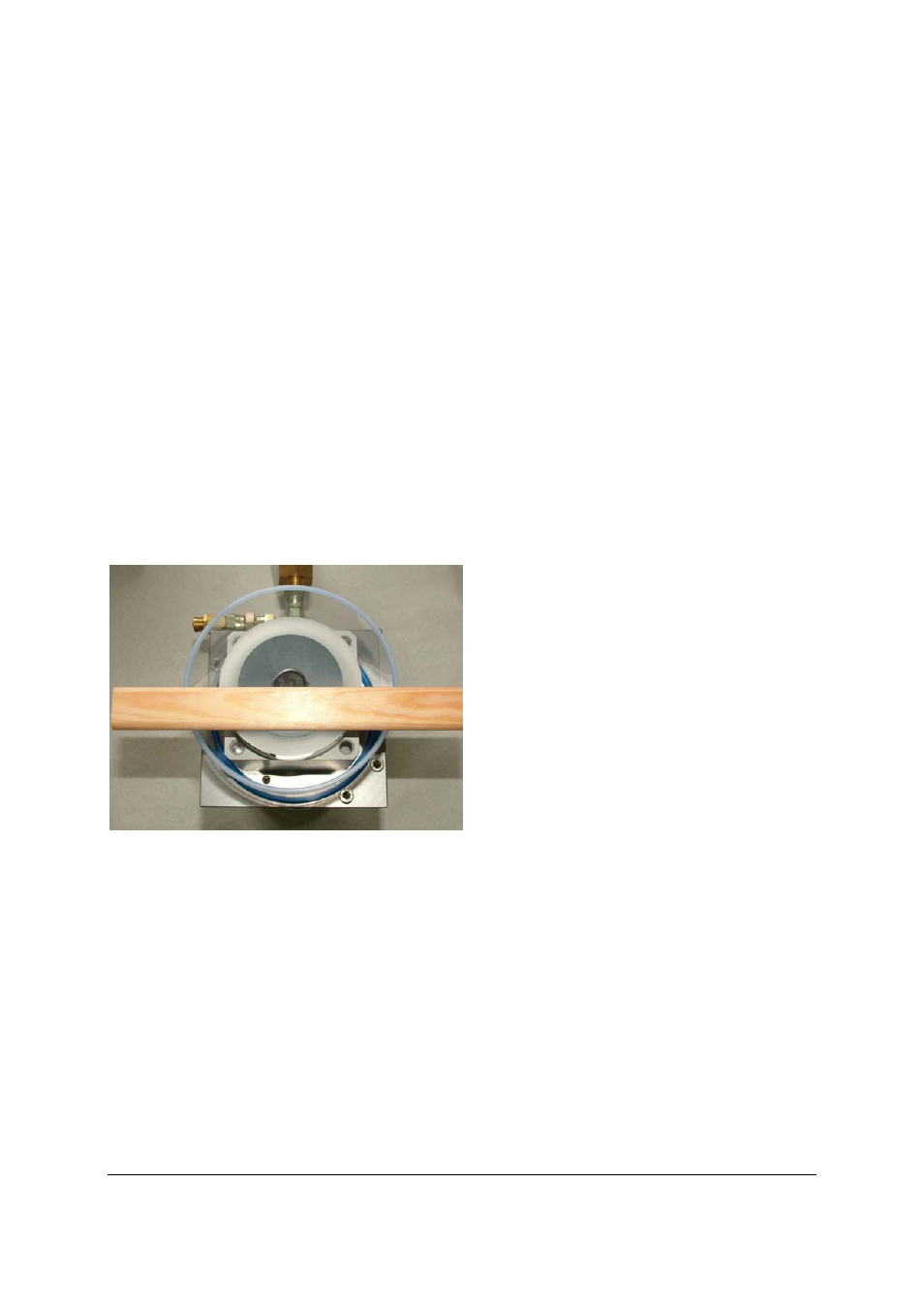

Fig. 9: posicionamento das juntas de borracha redondas
• Colocar a placa de válvulas, centrar e posicionar
paralelamente à placa base.
• Equipar os parafusos M8
×40 com novas juntas de
cobre de vedação e apertá-los levemente.
• Apertar os parafusos em diagonal, ao fazê-lo,
verificar que há uma mesma pressão nas juntas
de borracha (nas partes fortemente pressionadas
a junta de borracha aparece cinza no vidro da
célula de medição, enquanto que as áreas menos
pressionadas aparecem leitosas).
12.4 Retomada da operação:
• Retirar o gás do óleo hidráulico e preencher com
óleo (veja parágrafo 10).
• Ajustar a válvula de segurança (veja parágrafo10).
• Executar novamente a calibragem do volume
(veja parágrafo 6).
