• Rimuovere anche le rondelle di tenuta in rame.
• Ruotare la piastra della valvola a sinistra e a
destra con una forza sempre maggiore, senza
però ruotare la valvola di regolazione, fino a
quando le guarnizioni non si allentano.
• Rimuovere la piastra della valvola (è possibile che
la cella di misura rimanga ancora attaccata alla
piastra).
• Sempre ruotando, allentare la guarnizione
rimasta tra la cella di misura e il cilindro oppure
tra la cella di misura e la piastra della valvola.
• Estrarre il tubo di guida dalla guarnizione a
cappello ruotandolo.
12.2 Pulizia dell'apparecchio smontato:
L'olio di ricino può essere rimosso con relativa facilità
con dell'alcol. Tuttavia il rivestimento e la cella di
misura vengono attaccati dall'alcol. Le impronte della
dita e altri segni di imbrattamento possono essere
rimossi con una soluzione detergente (delicata).
Anche le guarnizioni nuove devono essere pulite con
alcol e con una soluzione detergente.
12.3 Assemblaggio dell'apparecchio:
Se l'olio di ricino è stato rimosso dalla camera
dell'olio:
• Versare dell'olio di ricino nuovo fino a circa 5 mm
al di sotto del bordo superiore del cilindro (inizio
della svasatura).
• Inserire entrambe le guarnizioni di silicone.
• Rivoltare la guarnizione a cappello e avvitare il
perno unto con un po' di olio di ricino nel tubo di
guida.
• Rivoltare di nuovo la guarnizione a cappello,
posizionare la molla sul pistone e inserire il tubo
di guida nel pistone.
• Posizionare la cella di misura e allinearla in
modo uniforme ai bordi del cilindro.
• Collocare il rivestimento termico sulla
guarnizione in silicone inferiore e centrarlo.
• Posizionare la guarnizione in gomma tonda e con
l'aiuto di una riga appoggiata sul rivestimento
termico, allinearla parallelamente al cilindro (cfr.
Fig. 9, i fori a mezza luna devono trovarsi
successivamente sotto le aperture della valvola).

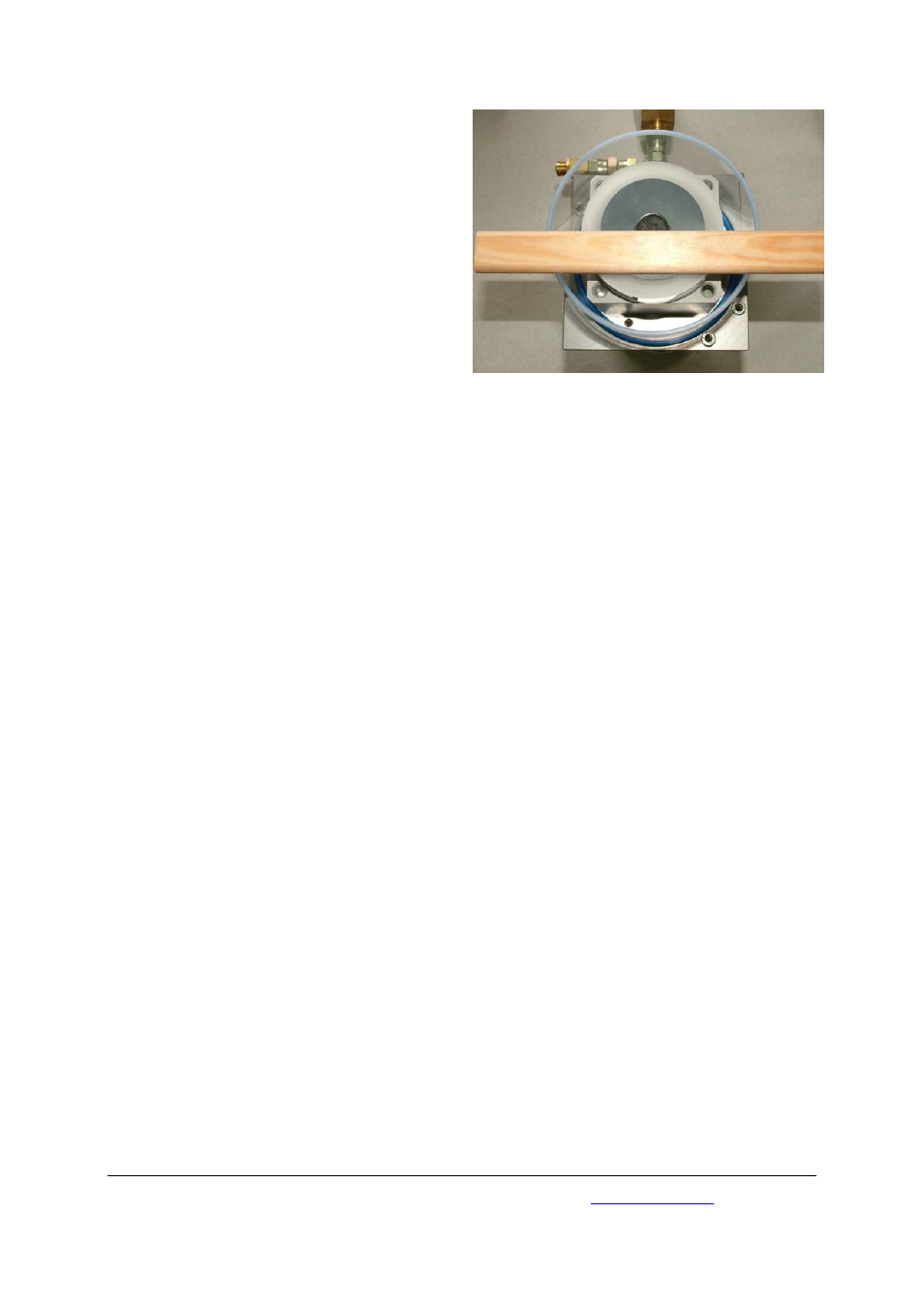

Fig. 9: Allineamento della guarnizione in gomma tonda
• Posizionare la piastra della valvola, centrarla e
allinearla parallelamente alla piastra di base.
• Munire le viti M8
×40 di rondelle di tenuta in
rame nuove e avvitarle leggermente.
• Serrare le viti a croce assicurandosi che la
pressione esercitata sulla guarnizione in gomma
tonda sia uniforme (nei punti di maggior
pressione la guarnizione in gomma appare grigia
sul vetro acrilico della cella di misura, mentre nei
punti di minor pressione è color latte).
12.4 Nuova messa in funzione:
• Degassare l'olio idraulico e versare l'olio (ved.
paragrafo 10).
• Regolare la valvola di sicurezza (ved. paragrafo
10).
• Eseguire una nuova procedura di calibrazione del
volume (ved. paragrafo 6).
