3
5. Technische Daten
Schwefelhexafluorid:
Kritische Temperatur: 318,6 K (45,5°C)
Kritischer Druck: 3,76 MPa (37,6 bar)
Kritisches Volumen: 197,4 cm 3 /Mol
Kritische Dichte: 0,74 g/Mol
Maximalwerte:
Temperaturbereich: 10–60°C
Maximaldruck: 6,0 MPa (60 bar)
Schwellwert des
Sicherheitsventilsventils: 6,3 MPa (63 bar)
Theoretische
Dauerfestigkeit:
7,0 MPa (70 bar)
Theoretischer
Berstdruck:
>20,0 MPa (200 bar)
Materialien:
Probengas: Schwefelhexafluorid
Hydrauliköl: Rizinusöl
Messzelle: Acrylglas
Temperiermantel: Acrylglas
Empf. Temperiermedium: Gemisch aus Wasser und
Kühlerschutzmittel im Ver-
hältnis 2:1
Volumenbestimmung:
Kolbendurchmesser: 20,0 mm
Kolbenfläche: 3,14 cm 2
Verstelltes Volumen: 3,14 cm 2 × Verstellweg
Maximalvolumen: 15,7 cm 3
Skalenteilung
für Verstellweg:
0,05 mm
Maximaler Verstellweg: 50 mm
Druckbestimmung:
Manometer: Klasse 1.0
(max. 1% Abweichung vom
Skalenendwert)
Messgröße: Überdruck
Anzeige: bis 60 bar
Manometerdurchmesser: 160 mm
Anschlüsse:
Bohrung
für Temperaturfühler:
6 mm
∅
Anschlüsse
für Temperiermittel:
7 mm
∅
Anschluss
des Reduzierventils:
1/8 Zoll
∅
Gasanschluss: 1/8’’ (3,17 mm)
∅
(bei Auslieferung)
Allgemeine Daten:
Abmessungen: 380 x 200 x 400 mm 3
Masse: ca. 7 kg
6. Volumenkalibrierung
6.1 Vorbemerkung:
A
S
R
K
L
J
G
H
I
Q
B C E F
N O P M
D

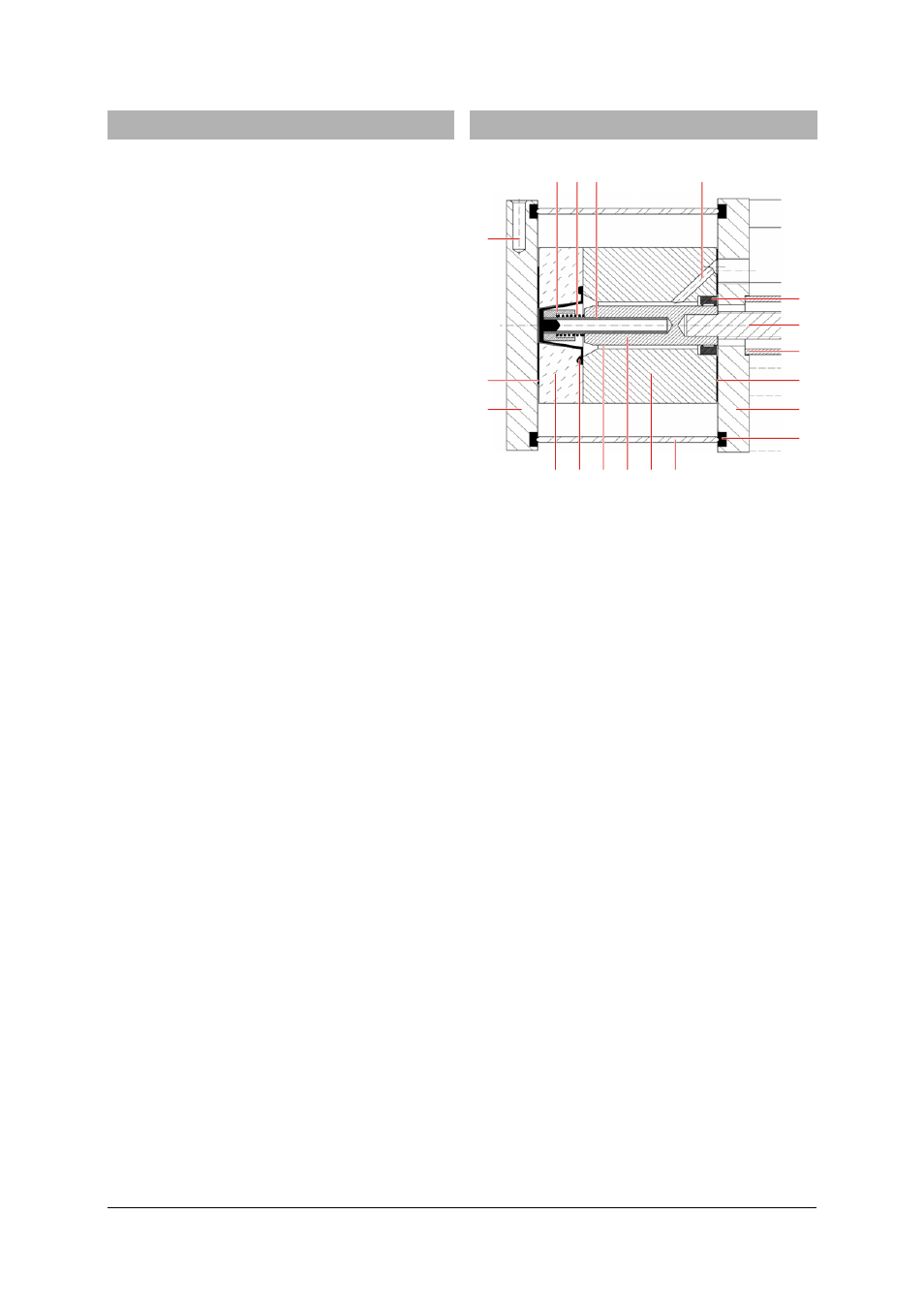

Fig. 1: Schnitt durch die Apparatur mit
Messzelle (A), Hutdichtung (B),
Ölraum (C), Kolben (D),
Zylinder (E), Temperiermantel (F),
Silikondichtung (G),
Basisplatte (H),
quadratische Gummidichtung (I),
Kolbenschutz (J),
Gewindestange (K),
Dichtring (L),
Manometeranschluss (M),
Führungsrohr (N),
Feder (O), Hülse (P),
Bohrung für Temperaturfühler (Q),
runde Gummidichtung (R) und
Ventilplatte (S)
Eine Drehung am Handrad dreht den Kolben über die
Gewindestange in den Zylinder hinein oder heraus,
wodurch sich das Volumen im Ölraum ändert (siehe
Fig. 1). Da Öl nahezu inkompressibel ist und bis auf
die Hutdichtung alle anderen Teile nahezu starr sind,
bewirkt die Volumenänderung im Ölraum eine De-
formation der Hutdichtung und damit eine nahezu
gleich große Volumenänderung
ΔV
G
in der Messzelle.
Für
ΔV
G
gilt also in erster Näherung:
s A V
Δ ⋅ = Δ
G
(1)
mit 2 cm 14 3, A
=
und
Δs = Verstellweg des Kolbens.
Der Kolbenweg wird in Schritten von 2 mm auf der
feststehenden Skala angezeigt, Zwischenwerte können
auf der mitdrehenden Skala in Schritten von 0,05 mm
abgelesen werden.
Die feststehende Skala kann nach Lösen der beiden
Rändelschrauben verschoben, die mitdrehende Skala
nach Lösen der (zwischen den Skalenpositionen 0 9
und 1 0 angeordneten) Madenschraube verschoben
sowie um die Gewindestange gedreht werden.
