Aparelhagem para o ponto crítico U104001
Instruções para o uso
09/10 MH/JS
5
17
18
19
22 1 2 20 21
8 7 6
23
9 11 12 13 15 16 14
3 4

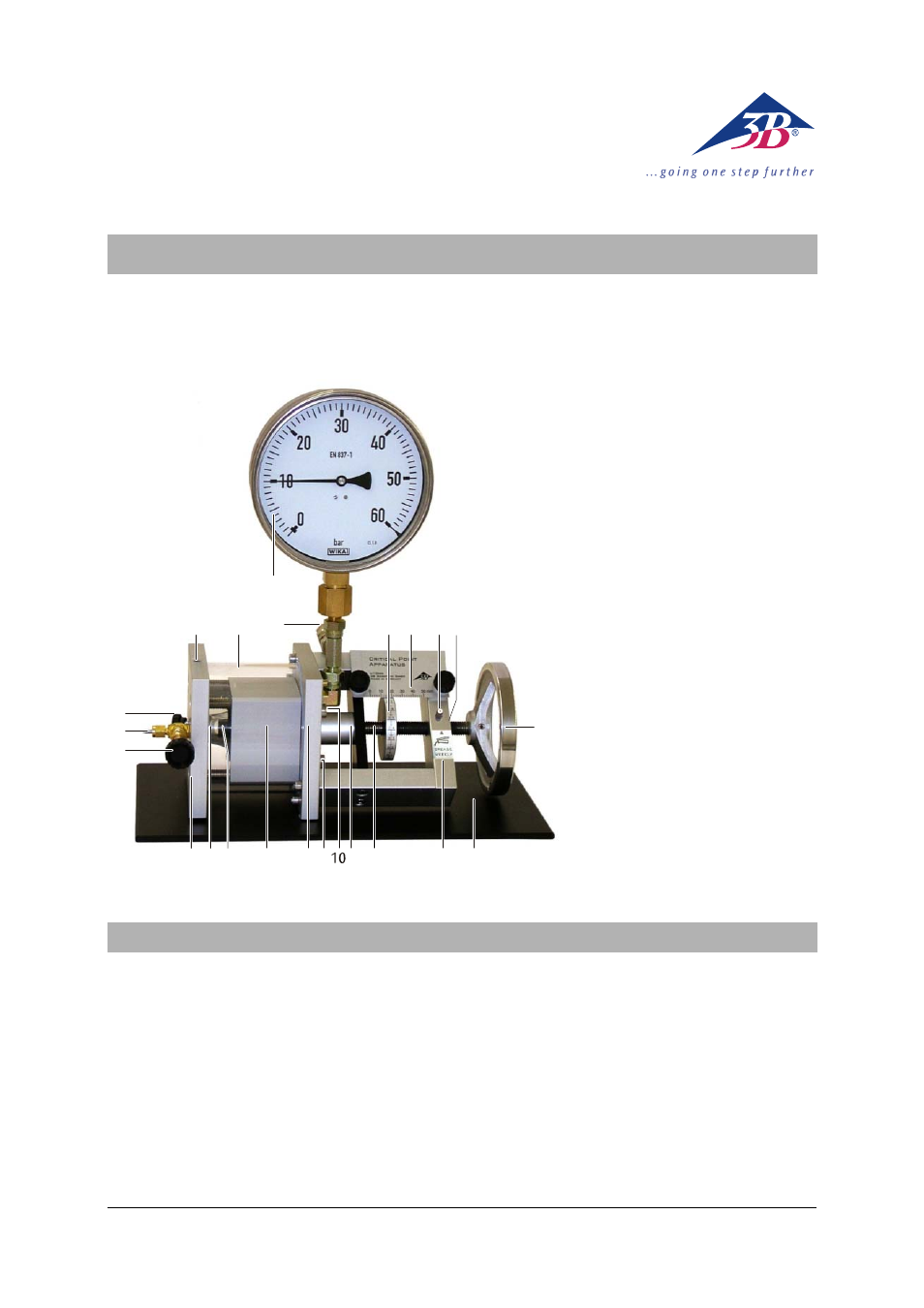

1 Escala em rotação simultânea
2 Escala fixa
3 Bico de lubrificação
4 Bucha de rosca
5 Roda manual
6 Placa de apoio
7 Braçadeira
(arco)
8 Eixo com passo e pistão
9 Proteção do pistão
10 Evacuação para o meio de
regulação térmica
11 Entrada para o meio de
regulação térmica
12 Placa base
13 Cilindro
14 Junta
15 Célula de medição
16 Placa válvula
17 Válvula reguladora
18 Conectores para gás de 1/8"
(para galões de gás Minican®)
19 Válvula de enxágüe
20 Orifício para o sensor de
temperatura
21 Manto de regulação térmica
22 Válvula de segurança
23 Manômetro (indicador de sobre
pressão)
1. Conteúdo do manual de instruções
O aparelho para o ponto crítico é fornecido com óleo
hidráulico, porém, sem estar preenchido com
gás de
teste.
Antes de preencher com gás de teste deve ser
efetuada uma calibragem do volume, com ar como
gás ideal, conforme o parágrafo 6.
O próprio preenchimento com gás de teste está
descrito no parágrafo 7.
Pesquisas experimentais estão explicadas no
parágrafo 8.
O parágrafo 9 fornece indicações para o
armazenamento por períodos mais longos.
Por causa da inevitável difusão de gás de teste pela
junta chapéu, deve-se conseqüentemente liberar o
gás da hidráulica, conforme o parágrafo 10, após um
longo armazenamento ou vai-se armazenar o
aparelho sem gás de teste.
A bucha de rosca na braçadeira tem que ser
lubrificada regularmente com graxa e verificada em
períodos maiores. Isto esta descrito no parágrafo 11.
Os trabalhos de manutenção descritos no parágrafo
12 só são necessários quando as partes de borracha
não estejam mais cumprindo a sua função por causa
do envelhecimento.
