5. Datos técnicos
Hexafluoruro de azufre:
Temperatura crítica:
318,6 K (45,5°C)
Presión crítica: 3,76 MPa (37,6 bar)
Volumen crítico: 197,4 cm 3 /Mol
Densidad crítica: 0,74 g/Mol
Valores máximos:
Alcance de temperatura: 10–60°C
Presión máxima:
6,0 MPa (60 bar)
Valor umbral de la válvula
de seguridad:
6,3 MPa (63 bar)
Resistencia permanente
teórica:
7,0 MPa (70 bar)
Presión de estallido
teórica:
>20,0 MPa (200 bar)
Materiales:
Gas de prueba:
Hexafluoruro de azufre
Aceite hidráulico: Aceite de ricino
Célula de medida: Vidrio acrílico
Camisa temperada: Vidrio acrílico
Medio temperado
recomendado:
Mezcla de agua y líquido
protector de radiador en
relación 2:1
Determinación del volumen:
Diámetro del émbolo:
20,0 mm
Superficie de émbolo: 3,14 cm 2
Volumen ajustado: 3,14 cm 2 × Trayecto de
ajuste
Volumen máximo:
15,7 cm 3
Graduación de escala para
trayecto de ajuste:
0,05 mm
Trayecto de ajuste
máximo: 50
mm
Determinación de la presión:
Manómetro: Clase
1.0
(max. 1% de desviación del
valor de escala)
Magnitud de medida: Sobrepresión
Indicación: hasta 60 bar
Diámetro de manómetro: 160 mm
Conexiones:
Agujero para el sensor
de temperatura:
6 mm
∅
Conexiones para el medio
temperado: 7
mm
∅
Conexión para la válvula
reductora:
1/8 de pulgada
∅
Conexión para el gas: 1/8’’ (3,17 mm)
∅
(a la entrega)
Datos generales:
Dimensiones:
380 x 200 x 400 mm 3
Masa: aprox. 7 kg
6. Calibración del volumen
6.1 Preparación:
A
S
R
K
L
J
G
H
I
Q
B C E F
N O P M
D

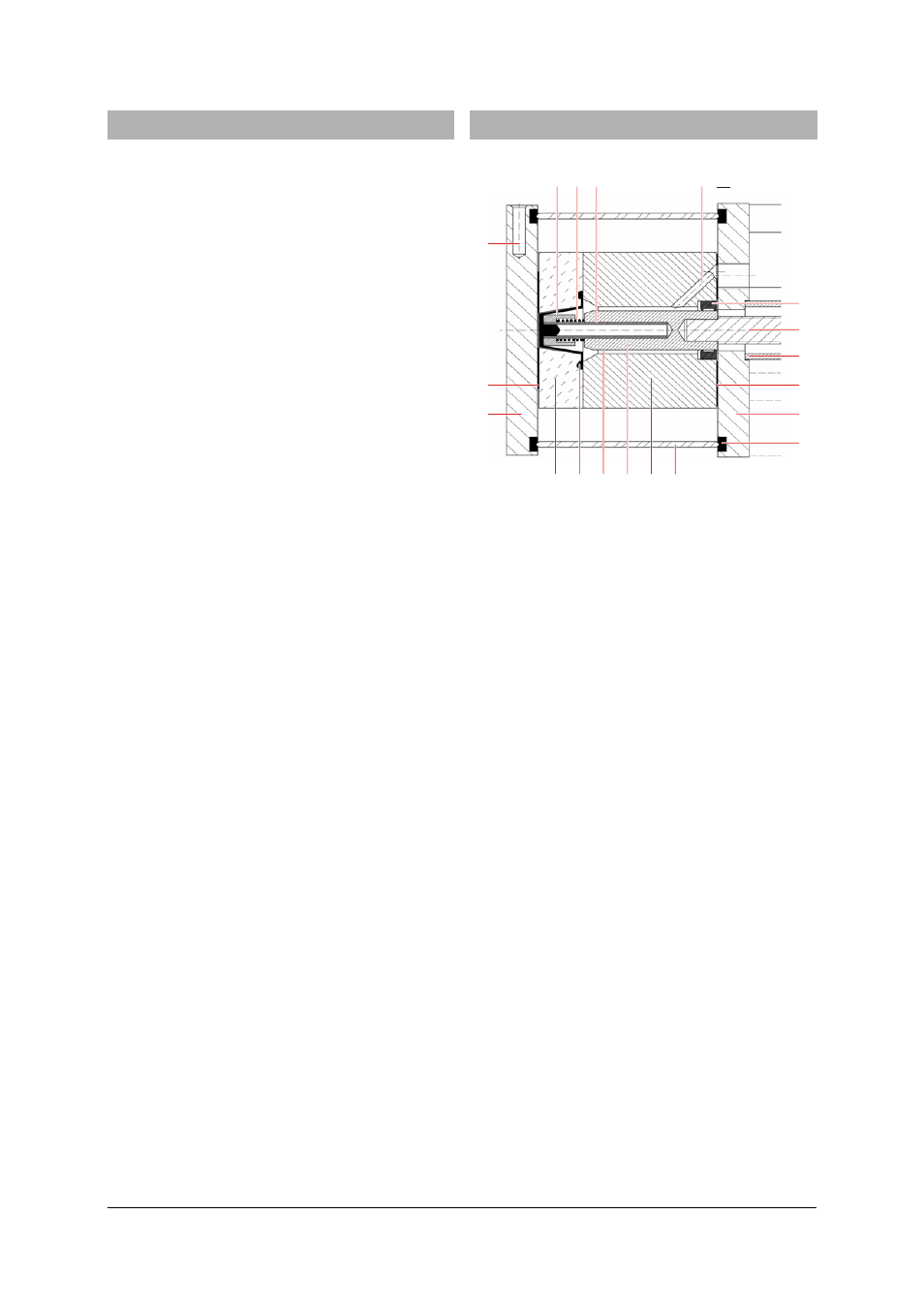

Fig. 1: Corte a través de la unidad
con célula de medida (A), Junta de caperuza (B),
Espacio del aceite (C), Émbolo (D), Cilindro (E),
Camisa temperada (F), Junta de silicona (G), Placa
base (H), Junta de goma cuadradas (I), Protección de
émbolo (J), Varilla roscada (K), Anillo obturador (L),
Conexión de manómetro (M), Tubo guía (N), Muelle
(O), Casquillo (P), Agujero para unsensor de
temperatura (Q), Junta de goma redonda (R) y Placa
válvula (S)
Una rotación del volante hace que el émbolo entre o
salga del cilindro, cambiando así el volumen en el
recinto del aceite (ver Fig. 1). Como el aceite es casi
incompresible y a excepción de la junta de caperuza
todas las partes son rígidas, un cambio de volumen
en el recinto del aceite produce una deformación de
la junta de caperuza y así una variación de volumen
ΔV
G
casi igual en la célula de medida. Para
ΔV
G
se
tiene en primera aproximación:
s A V
Δ ⋅ = Δ
G
(1)
con 2 cm 14 3, A
=
y
Δs = trayecto de cambio de
posición del émbolo.
El trayecto de movimiento del émbolo se indica en la
escala fija en pasos de 2 mm, valores intermedios se
pueden leer en la escala giratoria en pasos de 0,05
mm.
La escala fija se puede desplazar después de aflojar
ambos tornillos moleteados, correspondientemente
se desplaza la escala giratoria aflojando los tornillos
sin cabeza (entre las posiciones de escala 0°9 y 1°0) y
se puede girar alrededor de la varilla roscada.
