5. Dados técnicos
Hexafluorido sulfúrico:
Temperatura crítica:
318,6 K (45,5°C)
Pressão crítica: 3,76 MPa (37,6 bar)
Volume crítico: 197,4 cm 3 /Mol
Densidade crítica: 0,74 g/Mol
Valores máximos:
Faixa de temperatura:
10–60°C
Pressão máxima: 6,0 MPa (60 bar)
Valor limite da válvula
de segurança:
6,3 MPa (63 bar)
Solidez permanente
teórica:
7,0 MPa (70 bar)
Pressão de
rompimento teórica:
>20,0 MPa (200 bar)
Materiais:
Gás experimental:
hexafluorido sulfúrico
Óleo da hidráulica: óleo de rícino
Célula de medição: acrílico transparente
Manto de regulação: acrílico transparente
Meio para temperatura
recomendado:
mistura de água e agente
de proteção de refrigeração
na relação de 2:1
Determinação do volume:
Diâmetro do pistão:
20,0 mm
Superfície do pistão: 3,14 cm 2
Volume deslocado: 3,14 cm 2 × percurso de
ajuste
Volume máximo:
15,7 cm 3
Divisão de escala para
distância de deslocam.: 0,05 mm
Distância máxima de
deslocamento: 50
mm
Determinação da pressão:
Manômetro:
classe 1.0 (máx. 1% de
desvio do valor final da
escala)
Grandeza de medição: sobre pressão
Indicação: até 60 bar
Diâmetro do manômetro: 160 mm
Conexões:
Perfuração para
sensor de temperatura:
6 mm
∅
Conexões para
regulador térmico:
7 mm
∅
Conexão da válvula
de redução:
1/8 pol.
∅
Conexão gás: 1/8’’ (3,17 mm)
∅
(conforme versão)
Dados gerais:
Dimensões:
380 x 200 x 400 mm 3
Massa: aprox. 7 kg
6. Calibragem do volume
6.1 Nota prévia:
A
S
R
K
L
J
G
H
I
Q
B C E F
N O P M
D

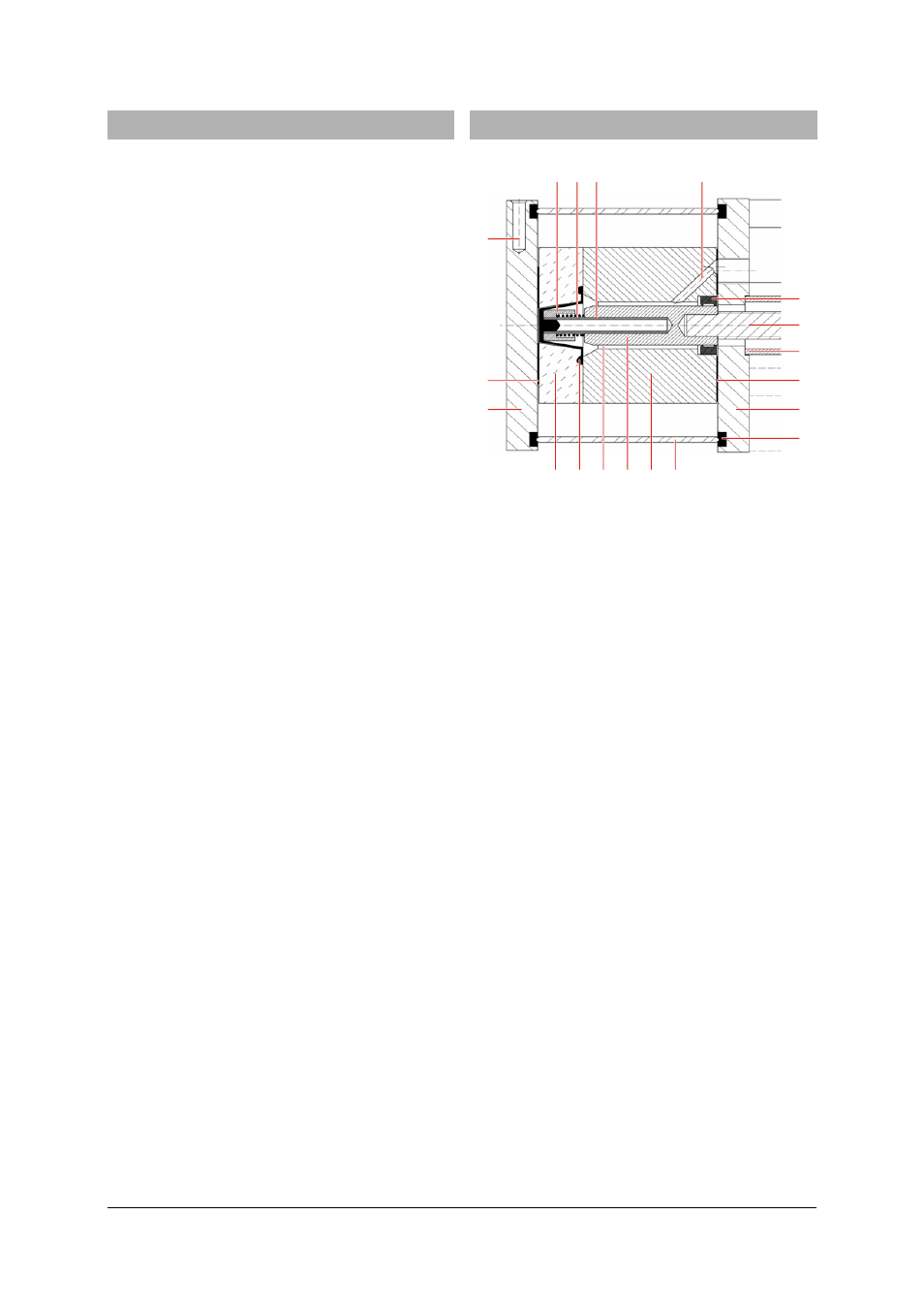

Fig. 1: Corte do aparelho com
célula de medição (A), junta chapéu (B), reservatório
de óleo (C), pistão (D), cilindro (E), manto de
regulação térmica (F), junta de silicone (G), placa
base (H), junta de borracha quadrada (I), proteção
do pistão (J), barra de passo (K), junta em anel (L),
conexão do manômetro (M), tubo de introdução (N),
mola (O), casquilho (P), perfuração para o sensor de
temperatura (Q), junta de borracha redonda (R) e
placa de válvula (S)
Um giro na roda de mão gira o pistão sobre a barra
de passo no cilindro, para dentro ou para fora, pelo
que o volume no reservatório de óleo se altera (veja
fig. 1). Sendo que óleo é praticamente incompressível
e que com exceção da junta chapéu todas as partes
são rígidas, a alteração no volume do reservatório de
óleo produz uma deformação na junta chapéu e com
isto uma alteração quase igual do volume
ΔV
G
na
célula de medição. Para
ΔV
G
vale então a primeira
vista:
s A V
Δ ⋅ = Δ
G
(1)
com
2
cm 14 3, A
=
e
Δs = distância de deslocamento
do pistão.
O percurso do pistão é mostrado a passos de 2 mm na
escala fixa, os valores intermediários podem ser lidos
na escala rotativa a passos de 0,05 mm.
A escala fixa pode ser deslocada após soltar os dois
parafusos de fixação, a escala rotativa pode ser
deslocada e girada entorno da barra de passo ao
soltar os parafusos tubulares (localizados entre as
posições 0 9 e 1 0 da escala).
