M&C TechGroup SP2006-H280_DIL Operator's manual User Manual
Page 28

28
Gas sampling and gas conditioning technology
2-1.1.7.2-ME

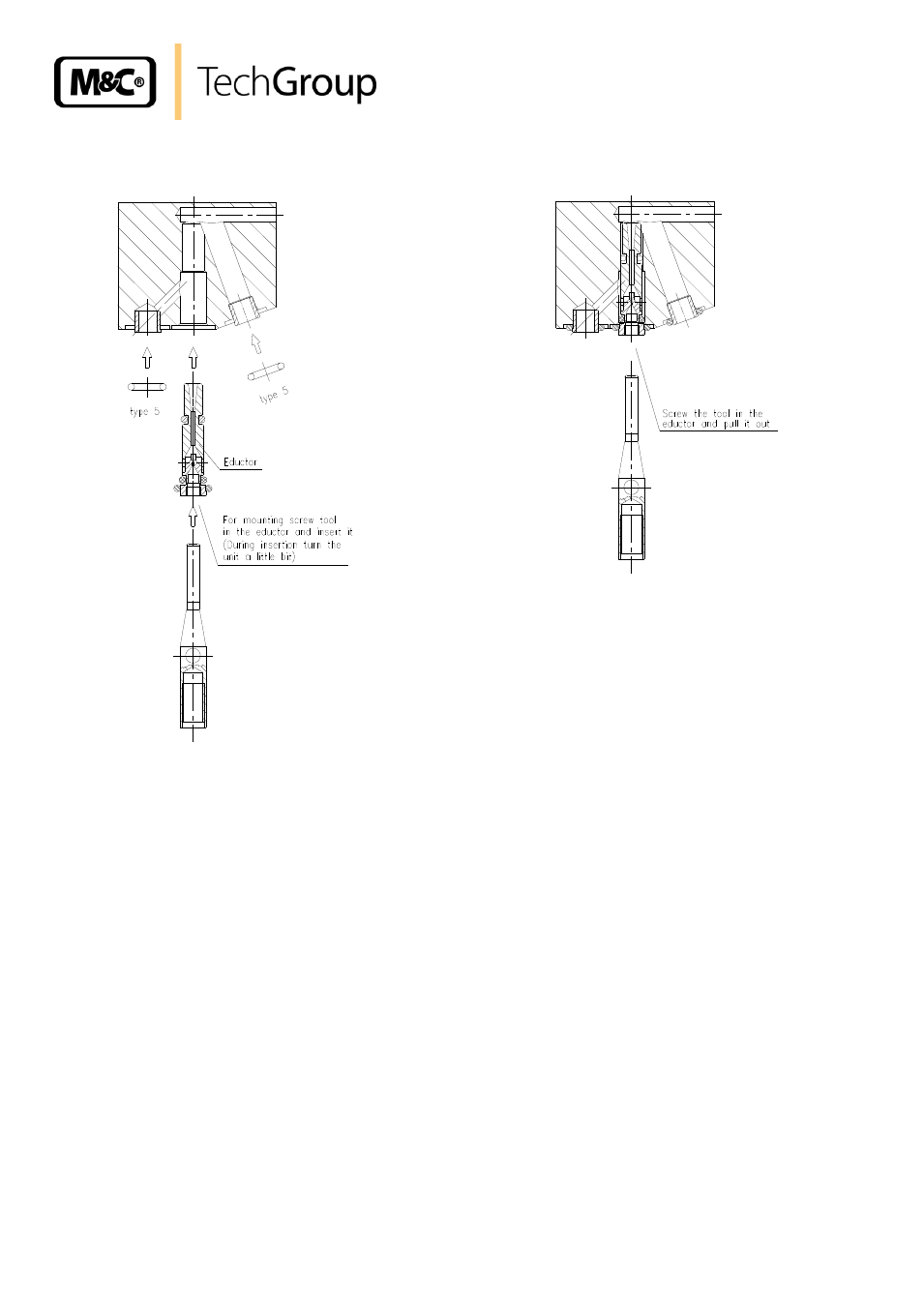

Figure 17 shows the position of the eductor and the O-ring seals in the bypass block
Figure 18
Bypass block with eductor and O-ring seals
Please proceed as follows:
Use the delivered special tool to remove the critical orifice and/or the eductor from the block as
described in figure 16 or 17
Clean the orifice and/or the eductor in an ultra sonic bath
Check the o-rings and change them if necessary (see figure 18 and 19)
Push the critical orifice and eductor with its nozzle seat and o-ring carefully back into the block by
using the special tool as described in figure 16 or 17
Now, the dilution unit can be reassembled in reverse order.
