AVPQ, AVPQ-F, AVPQ 4, AVPQT – PN 16,25
8




 
DANSK ENGLISH DEUTSCH ČESKY NEDERLANDS

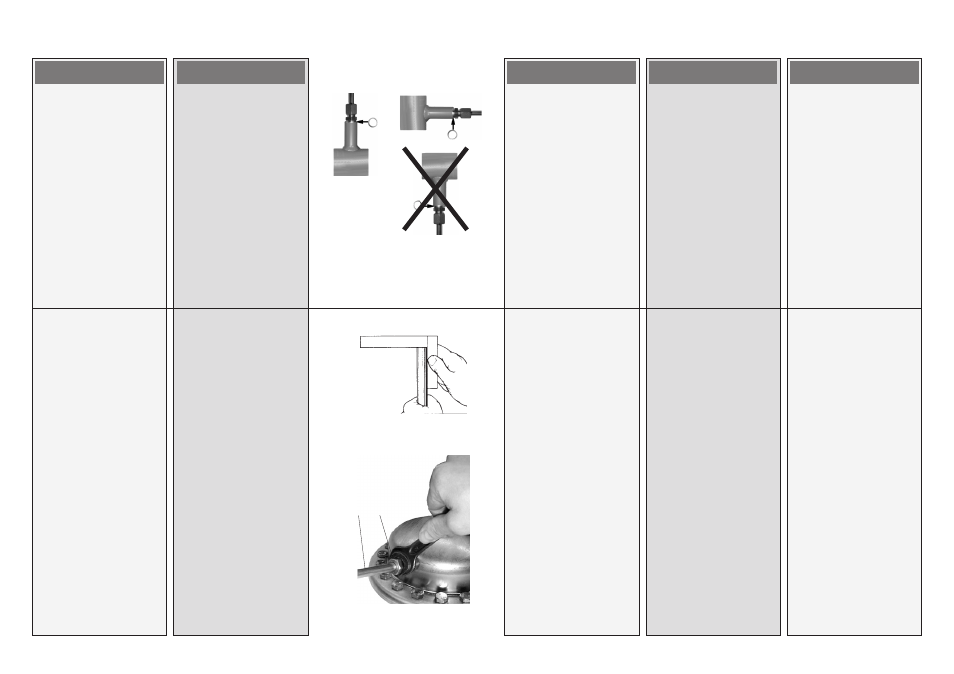

• Connection to the
pipeline
It is strongly
recommended to install
the impulse tube to the
pipeline horizontally

or upwards .
This prevents dirt
accumulation in the
impulse tube and possible
malfunction of the
controller.
Connection downwards is
not recommendable  .
• Impulse Tube Mounting
1. Cut pipe perpendicularly
to the pipe axis and
smooth edges out .
2. Press impulse tube 
into the threaded joint
up to its stop.
3. Tighten union nut 
Torque 14 Nm
• Aansluiting op de leiding
Installeer de impulsleiding
verticaal omhoog
 of
horizontaal  op de leiding.
Dit voorkomt vervuiling van
de impulsleiding en mogelijk
slecht functioneren van de
regelaar.
Aansluiting omlaag is niet aan
te bevelen .
• Impulsleiding montage
1. Snij de pijp loodrecht door
en verwijder de bramen .
2. Duw de impulsleiding 
tot de aanslag in de
klemaansluiting.
3. Draai de wartel aan 
Koppel 14 Nm
· Připojení na potrubí
Impulsní potrubí
doporučujeme nainstalovat
na potrubí ve vodorovné
poloze
 a směrem
nahoru  .
Tímto způsobem montáže
zabráníte hromadění
nečistot v impulsním potrubí
a následnému možnému
porouchání regulátoru.
Montáž impulsního
potrubí směrem dolů
nedoporučujeme
 .
· Montáž impulsního
potrubí
1. Impulsní potrubí uřízněte
kolmo k ose potrubí a
řeznou hranu začistěte .
2. Impulsní potrubí 
natlačte až na doraz do
šroubového spoje.
3. Převlečnou matici 
dotáhněte kroutícím
momentem 14 Nm.
· Anschluss an der
Rohrleitung
Die Steuerleitung
waagerecht  oder
nach oben  an die
Rohrleitung anschließen.
Dies verhindert
Verschmutzung der
Steuerleitung und
mögliche Störungen des
Reglers.
Anschluss nicht nach
unten!  .
· Montage Steuerleitung
1. Rohr rechtwinklig
ablängen und
entgraten .
2. Steuerleitung  in die
Verschraubung bis zum
Anschlag drücken.
3. Überwurfmutter 
anziehen, Anzugsmoment
14 Nm
• Tilslutning til rørledning
Det anbefales stærkt at
installere impulsledningen
vandret
 eller opad 
på rørledningen.
Dette forhindrer
snavsophobning i
impulsledningen samt
evt. forringelse af
regulatorfunktionen.
Det kan ikke anbefales at
montere impulsledningen
nedad
 .
• Montering af
impulsledning
1. Skær røret over vinkelret
på rørets akse og afglat
enderne .
2. Pres impulsledningen 
ind til bunden af
gevindsamlingen.
3. Spænd
omløbermøtrikken 
Moment 14 Nm
