AVPQ, AVPQ-F, AVPQ 4, AVPQT – PN 16,25
16

Δp
V


DANSK ENGLISH DEUTSCH ČESKY NEDERLANDS

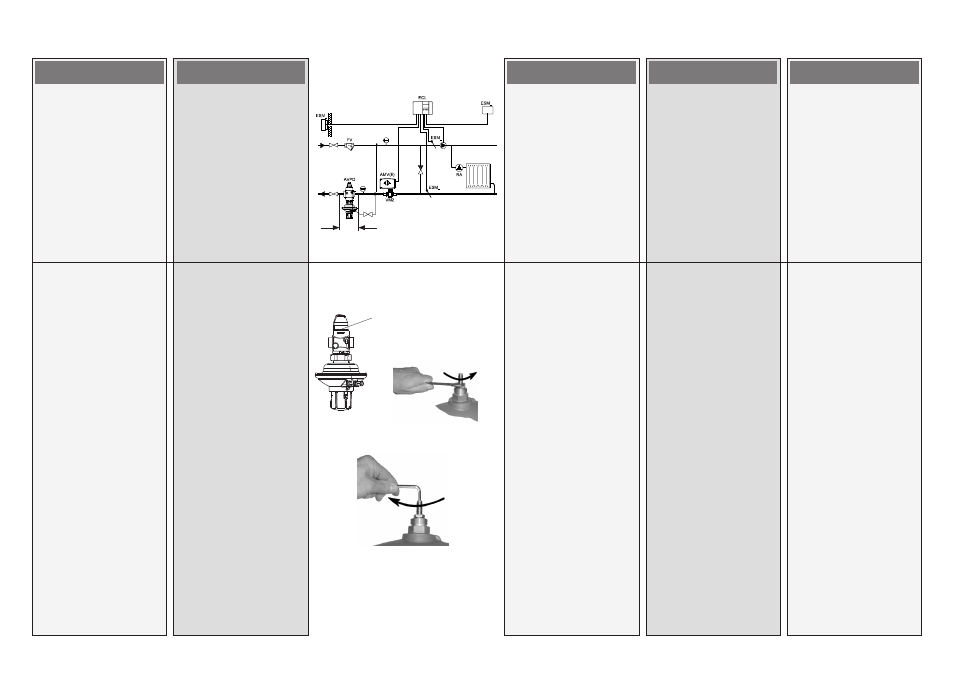

Pre-condition
(min. diff. pressure over the
valve)
At the maximum flow rate,
the pressure difference Δp
v
across the control valve must
be at least:
Δp
min
= 0.5 bar
Adjustment with flow
adjusting curves
The system don’t need to be
active for being adjusted.
1. Unscrew cover , loosen
counter nut .
2. Screw (clockwise)
adjustable flow
restrictor
 in up to its
stop.
Valve is closed, no flow.
Voraussetzung
(Min. Differenzdruck über
dem Ventil)
Die Druckdifferenz Δp
v
über dem Regelventil muss
bei max. Volumenstrom
mindestens betragen:
Δp
min
= 0.5 bar
Einstellung mit
Einstelldiagramm
Die Anlage muss zur
Einstellung nicht in Betrieb
sein.
1. Kappe  abschrauben,
Kontermutter  lösen
2. Eintselldrossel 
bis zum Anschlag
hineindrehen (mit der
Uhrzeigerrichtung).
Ventil wird geschlossen,
kein Durchfluss.
Počáteční podmínky
(minimální diferenční tlak
přes regulační ventil)
Při maximálním průtoku
musí diferenční tlak ∆p
v
přes
regulační ventil dosahovat
hodnotu minimálně:
∆p
min
= 0,5 bar
Nastavení pomocí
diagramu nastavování
průtoku
Během nastavování není
nutné, aby byl systém v
provozu.
1. Odšroubujte krytku  a
povolte kontramatku .
2. Zašroubujte až na
doraz (ve směru chodu
hodinových ručiček)
omezovač průtoku
 .
Ventil je nyní uzavřen,
médium neprotéká.
Voorwaarde
(minimum drukverschil over
de afsluiter)
Bij het maximum debiet is
een drukverschil over de
regelafsluiter nodig van
minimaal:
Δp
min
= 0.5 bar
Instelling met behulp van
debietgrafieken
Het systeem hoeft niet in
bedrijf te zijn om in te kunnen
stellen
1. Draai de afdekkap  open
en maak de contramoer 
los.
2. Draai de instelbare
debietbegrenzer  met de
klok mee tot de aanslag.
De afsluiter is nu dicht, er
is geen doorstroming.
Forudsætning
(min. differenstryk over
ventilen)
Ved det maksimale flow skal
trykdifferencen Δp
v
over
ventilen være mindst:
Δp
min
= 0,5 bar
Justering vha. flow kuverne
Systemet behøver ikke være
aktivt for at blive justeret.
1. Skru hættemøtrikken  af,
løsn kontramøtrikken .
2. Skru den justerbare
flowbegrænser  i (med
uret) til stoppunktet.
Ventilen er lukket, intet
flow.
