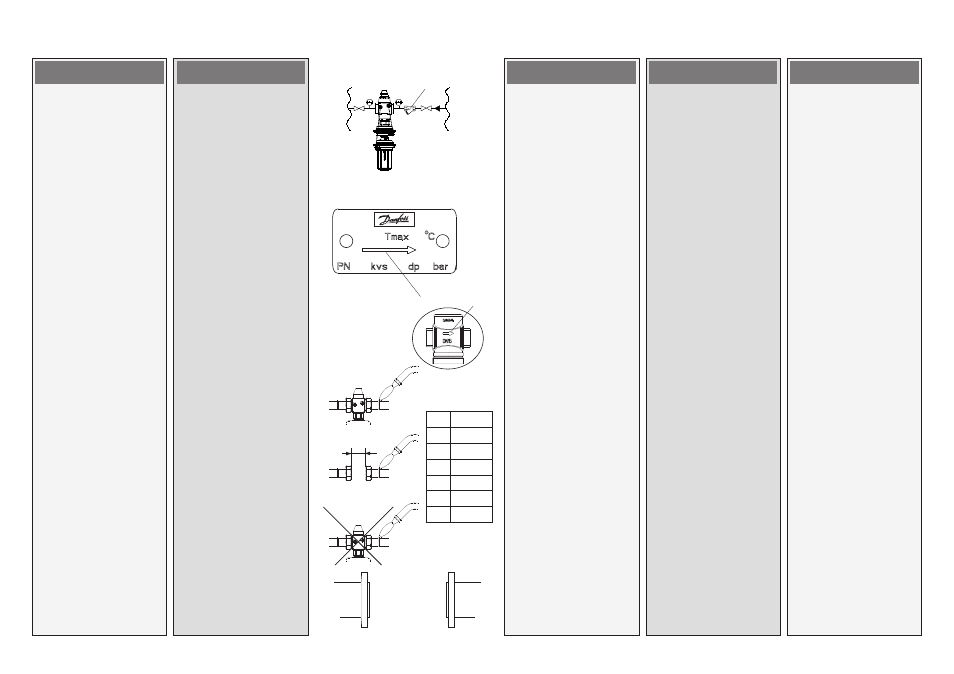

Valve Installation
1. Clean pipeline system
prior to assembly.
2. The installation of a strainer
in front of the controller is
strongly recommended .
3. Install pressure indicators
in front of and behind
the system part to be
controlled.
4. Install valve
• The flow direction
indicated on the product
label or on the valve
must be observed .
• The valve with mounted
weld-on taipieces may
only be spotwelded to the
pipeline .
The weld-on taipieces may
be welded only without
the valve and seals!
If these instructions
are not observed, high
welding temperatures may
destroy the seals.
• Flanges in the pipeline
must be in parallel
position and sealing
surfaces must be clean
and without any damage.
Tighten screws in flanges
crosswise in 3 steps up
to the maximum torque
(50 Nm).
5. Caution:
Mechanical loads of
the valve body by
the pipelines are not
permitted.
Einbau Ventil
1. Rohrleitung vor der
Montage reinigen.
2. Es ist empfehlenswert
einen Schmutzfänger
vor dem Regler
einzubauen.
3. Druckanzeiger vor
und hinter den
entsprechenden
Anlageteilen einbauen.
4. Ventil einbauen
• Durchflussrichtung auf
dem Typenschild oder
Ventil beachten .
• Ventil mit angeschraubten
Anschweißenden nur
an die Rohrleitung
anheften .
Das Einschweißen der
Anschweißenden ist
nur ohne Ventil und
Dichtungen zulässig!
Bei Nichtbeachtung
zerstören die hohen
Schweißtemperaturen die
Dichtungen des Ventils.
• Flansche in der
Rohrleitung müssen
parallel, Dichtflächen
sauber und ohne
Beschädigungen sein.
Schrauben über Kreuz
in 3 Stufen bis zum max.
Drehmoment anziehen
(50 Nm).
5. Achtung:
Mechanische Belastungen
des Ventilgehäuses durch
die Rohrleitungen sind
nicht zulässig.
Instalace ventilu
1. Před montáží vyčistěte
potrubní systém.
2. Před regulátor
doporučujeme
nainstalovat filtr .
3. Před a za regulovanou
část systému namontujte
tlakoměr.
4. Nainstalujte ventil.
• Při montáži dejte pozor
na to, aby na štítku
vyznačený směr proudění
média odpovídal
skutečnosti .
• Ventil s namontovanými
navařovacími koncovkami
může být napojen pouze
přímo na potrubí .
Koncovky musí být
navařovány bez těsnění a
připojeného ventilu! .
Jestliže nebude
postupováno podle
tohoto návodu, tak může
vysoká svařovací teplota
zničit těsnění.
• Příruby na potrubí
musí být orientovány
paralelně a styčná těsnící
plocha musí být čistá a
bez poškození. Šrouby na
přírubě dotahujte křížem
a ve třech krocích až do
dosažení maximálního
kroutícího momentu
(50 Nm).
5. Upozornění:
Ventil namontovaný na
potrubí se nesmí žádným
způsobem mechanicky
zatěžovat.
Afsluiter installeren
1. Reinig eerst het
leidingsysteem.
2. Plaatsing van een vuilfilter
voor de regelaar wordt
sterk aanbevolen .
3. Monteer drukmeters voor
en na het installatiedeel
dat geregeld wordt.
4. Monteer de afsluiter
• Let op destromingsrichting
die op het type-plaatje of
op de afsluiter staat
aangegeven .
• De afsluiter met gemonteerde
laskoppelingen mag alleen
met laspunten aan de
leiding gehecht worden .
Daarna de afsluiter en
pakkingen uitnemen en de
koppelingen definitief vast
lassen!
Als deze instructies niet
worden opgevolgd
kunnen hoge
lastemperaturen de
pakkingen beschadigen.
• De flenzen in de leiding
moeten evenwijdig
zijn en de sluitvlakken
moeten schoon zijn en
onbeschadigd.
Zet de bouten in 3
stappen kruislings vast
met het maximum koppel
(50 Nm).
5. Let op:
Mechanische belasting
van het afsluiterhuis
door de leidingen is niet
toegestaan.
Ventilinstallation
1. Rengør
rørledningssystemet før
montering.
2. Det anbefales stærkt at
installere et filter foran
regulatoren .
3. Installer manometre før og
efter den systemdel, der
skal reguleres.
4. Installer ventilen
• Den flowretning, der
vises på produktetiketten
eller på ventilen, skal
respekteres .
• Ventilen med monterede
svejsestudser må
kun klemmes fast til
rørledningen .
Svejsestudserne må kun
svejses uden ventil og
pakninger!
Høje svejsetemperaturer
kan ødelægge
pakningerne, hvis
disse instruktioner ikke
overholdes.
• Flanger i rørledningen
skal være placeret
parallelt, og pakfladerne
skal være rene og uden
skader. Krydsspænd
skruerne i flangerne i 3 trin
til maks. moment (50 Nm).
5. Forsigtig:
Rørledningerne må
ikke belaste ventilhuset
mekanisk.
DN L (mm)
15
69
20
74
25
79
32
104
40
114
50
134
