AVPQ, AVPQ-F, AVPQ 4, AVPQT – PN 16,25
26


R 1/8 / R 3 /
8
/ R 1 /
2
EN 10226




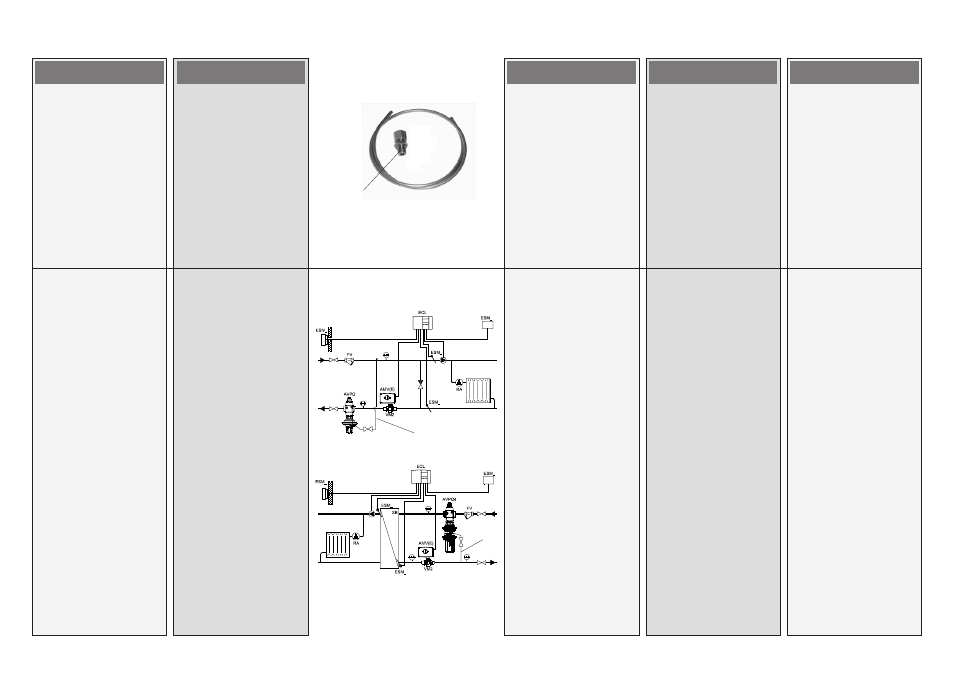

Montaža impulzne cevi
• Katere impulzne cevi
uporabiti?
Uporabite set impulznih
cevi AV 
ali
uporabite naslednjo vrsto
cevi:
bakrena Ш 6Ч1 mm
EN 12449
• Priključitev impulze
cevi  v sistem
Montaža ventila v
povratek 
Montaža ventila v
dovod 
Impulzusvezetékek
bekötése
• Milyen
impulzusvezetéket
használjuk?
Javasoljuk az AV  készlet
alkalmazását,
vagy a következő vezeték
használatát:
rйz Ш 6Ч1 mm EN 12449
• Az impulzusvezeték 
csatlakoztatása a
rendszerhez
Szelep a visszatérő
ágban 
Szelep az előremenő
ágban 
Podłączenie rurki
impulsowej.
• Jakie zastosować rurki
impulsowe?
Można zastosować zestaw
rurki impulsowej AV 
albo rurkę miedzianą
Ш 6Ч1 mm EN 12449.
• Podłączenie przewodu
impulsowego  w
układzie.
Montaż na rurociągu
powrotnym 
Montaż na rurociągu
zasilającym 
SLOVENSKO MAGYAR POLSKI
Монтаж импульсной
трубки
• Какие импульсные трубки
использовать?
Используйте комплекты
импульсных трубок типа
AV
 или простую медную
трубку Ш 6Ч1 мм по EN
12449.
• Подсоединение
импульсной трубки
 к
системе
При установке
регулятора на обратном
трубопроводе 
При установке
регулятора на подающем
трубопроводе

РУССКИЙ ESPAÑOL
Montaje del tubo de
impulsión
• Qué tubo de impulsión
usar?
Use el tubo de impulsión
AV 
o use el siguiente tubo:
Cobre Ш 6Ч1 mm EN 12449
• Conexión del tubo
de impulsión  en el
sistema
Montaje en retorno 
Montaje en impulsión 
