XPA200-7984-I-OPT1, X-Band SSPA System Operation
XPA200-7984-I-OPT1, Rev.2 3-5
LEGEND
------------------------
------------------------
KEY-PAD
RIGHT
LEFT DOWN
UP
ENTER
CLR
DISPLAY
---------SELECT---------
--MONITOR-STATUS-MENU---
ENTER
(See Para. 3.3.3)
DOWN
UP
+12V=+12.2-----12V=-12.0
--VCC=4.9------5V=-4.9--
----28-VDC-PS-=-27.9----
10VPS1=10.3 10VPS2=10.3
--AMPLIFIER-TEMP=+44C---
------------------------
FORWARD-RF-PWR:- 53.0-DBM
REVERSE-RF-PWR:-<26.2-DBM
--RF-FET----Q1-=-XXXmA--
--RF-FET----Q2-=-XXXmA--
-RF-FET----Q5-=-X.X-AMPS
-RF-FET----Q6-=-X.X-AMPS
-RF-FET----Q3-=-X.X-AMPS
-RF-FET----Q4-=-X.X-AMPS
-RF-FET----Q18=-X.X-AMPS
-RF-FET----Q19=-X.X-AMPS
-RF-FET----QX-=-X.X-AMPS
-RF-FET----QX-=-X.X-AMPS

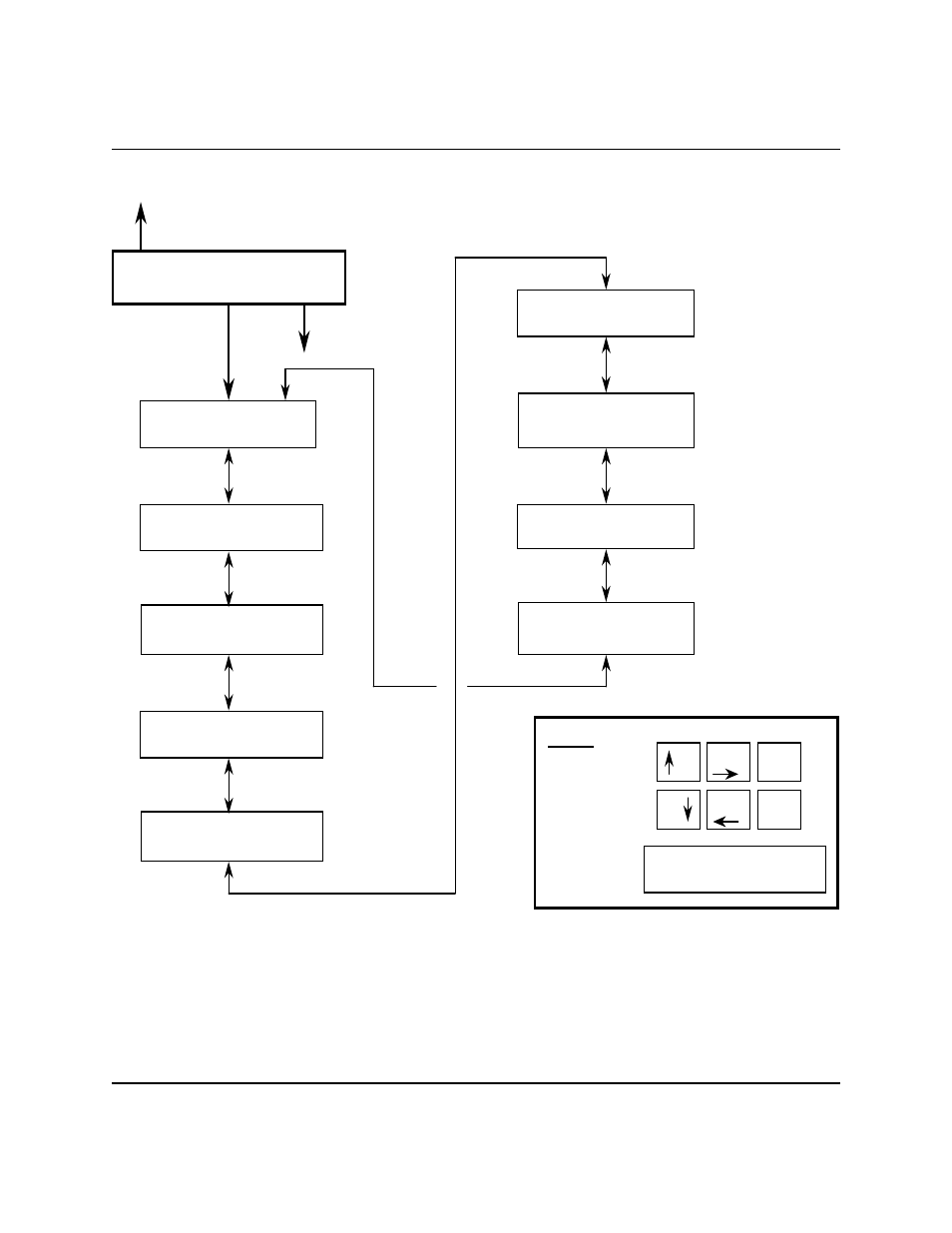

Figure 3-3. Monitor Status Menu Commands
