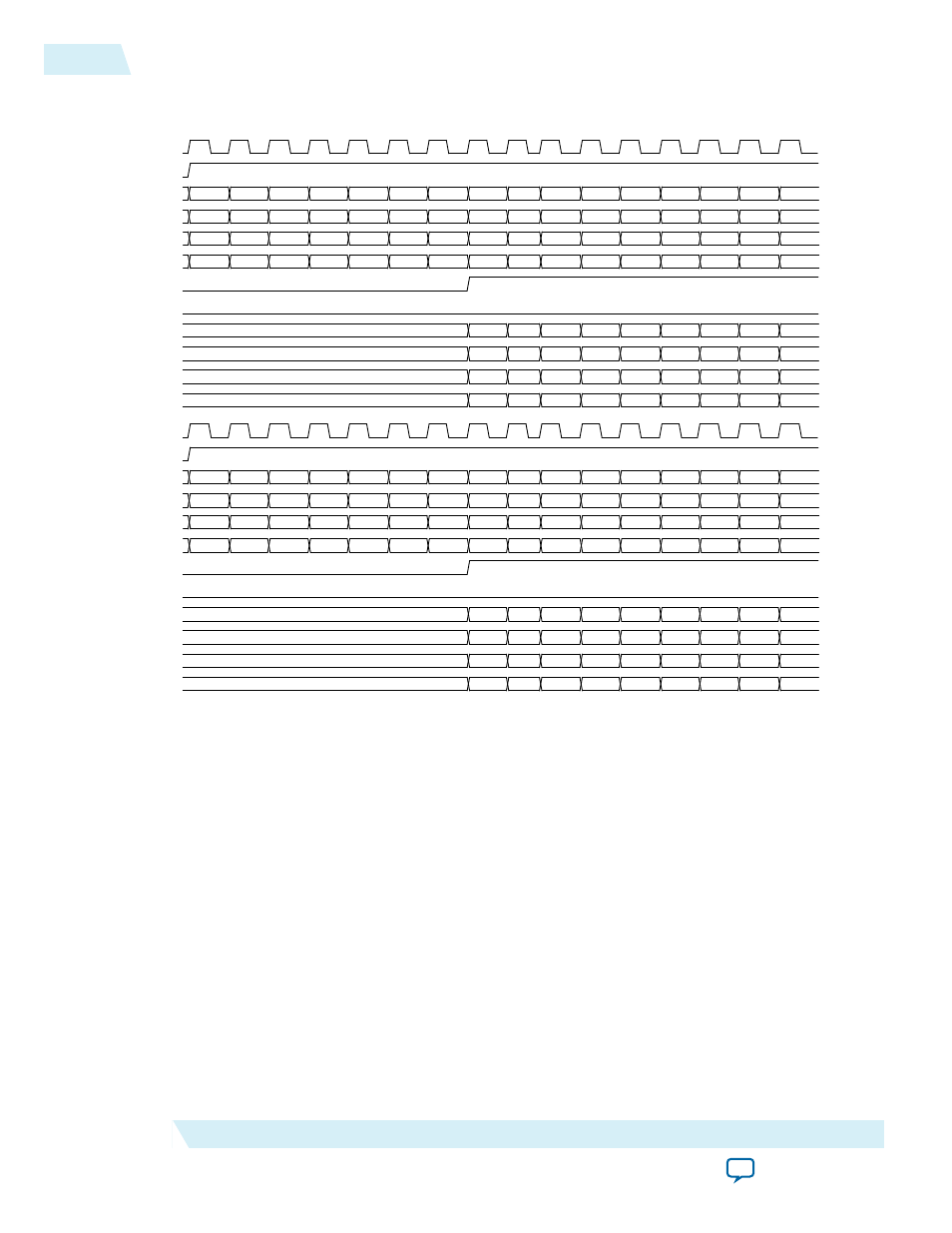

Figure 4-27: Super Sample Rate Filter (clkRate=100, inputRate=200) with inChans=2If
inputChannelNum = 2
clk
xln_v
xln_0
xln_1
xOut_v
xOut_c
xOut_0
xOut_1
xOut_2
xOut_3
xln_2
xln_3
A0 A2 A4 A6 A8 A10 A12 A14 A16 A18 A20 A22 A24 A26 A28
A1 A3 A5 A7 A9 A11 A13 A15 A17 A19 A21 A23 A25 A27 A29
A0 A2 A4 A6 A8 A10 A12 A14 A16 A18 A20 A22 A24 A26 A28
A1 A3 A5 A7 A9 A11 A13 A15 A17 A19 A21 A23 A25 A27 A29
A0 A2 A4 A6 A8 A10 A12 A14
A1 A3 A5 A7 A9 A11 A13 A15
A0 A2 A4 A6 A8 A10 A12 A14
A1 A3 A5 A7 A9 A11 A13 A15
00
00
00
00
clk
xln_v
xln_0
xln_1
xOut_v
xOut_c
xOut_0
xOut_1
xOut_2
xOut_3
xln_2
xln_3
A0 A2 A4 A6 A8 A10 A12 A14 A16 A18 A20 A22 A24 A26 A28
A1 A3 A5 A7 A9 A11 A13 A15 A17 A19 A21 A23 A25 A27 A29
A0 A2 A4 A6 A8 A10 A12 A14 A16 A18 A20 A22 A24 A26 A28
A1 A3 A5 A7 A9 A11 A13 A15 A17 A19 A21 A23 A25 A27 A29
A0 A2 A4 A6 A8 A10 A12 A14
A1 A3 A5 A7 A9 A11 A13 A15
A0 A2 A4 A6 A8 A10 A12 A14
A1 A3 A5 A7 A9 A11 A13 A15
00
00
00
00
FIR II IP Core Multiple Coefficient Banks
The FIR II IP core supports multiple coefficient banks.
The FIR filter can switch between different coefficient banks dynamically, which enables the filter to
switch between infinite number of coefficient sets. Therefore, while the filter uses one coefficient set, you
can update other coefficient sets.You can also set different coefficient banks for different channels and use
the channel signal to switch between coefficient sets.
The IP core uses multiple coefficient banks when you load multiple sets of coefficients from a file.
RT**Refer to
Loading Coefficients from a File .
Based on the number of coefficient banks you specify, the IP core extends the width of the
ast_sink_data
signal to support two additional signals— bank signal (
bankIn
) and input data (
xIn
)
signal. The most significant bits represent the bank signals and the least significant bits represent the
input data.
You can switch the coefficient bank from 0 to 3 using the
bankIn
signal when the filter runs.
