06D,07D

INSTALLATION

POWER AND CONTROL CIRCUIT SCHEMATIC

LEaCND

□ -TEKMINAL tLOCK CONNECTION
C - CONTACTOR
CR-CONTROL RELAY
r-FU8E
IT-INTERNAL MOTOR THERMOSTAT

HP-HI PRESSURESTAT

LP-LO PRESSURESTAT
HR-H0L0IN6 RELAY
OL-OVERLOAO (OVERCURRENT RELAY)

PO-PUMP OUT RELAY
TM’TIMER MOTOR

----- FACTORY WIRINO
'•"FIELD WIRINO

NOTES

I. CONTROL MUST BE FIELD SUPPLIED. j

MINIMUM CONTACT RATING MUST BE 25VA.

t. LIQUID LINE SOLENOID VALVE MUST BE

FIELD SUPPLIED. MAXIMUM LOAD'.

«OVA HOLDINOi 200 VA INRUSH.

S A60V AND 57SV UNITS HAVE A II5V

CONTROL CIRCUIT WHICH MUST BE
ENERGIZED AT LI AND L2 FROM AN
EXTERNAL SOURCE 400V UNITS HAVE
A 2SO V CONTROL CIRCUIT WHICH MUST
BE ENERGIZED AT LI AND L2 FROM
AN EXTERNAL SOURCE. ALL OTHER
UNITS HAVE A

2SOV

CONTROL CIRCUIT

WHICH IS ENERGIZED THRU FACTORY
WIRING AT LI AND L2

4.

A TRANSFORMER OF THE FOLLOWING

RATING MUST BE FIELD SUPPLIED FOR
400V, 4S0V AND B7SV UNITS*.

ALL 0TD()|I2, 070U2I5, OSDOSST,
0GD0S37 AND 060()S24 UNITS; ISO VA.
ALL OTHER

units

; 100 VA.

B.OPEN FUSED DISCONNECT SWITCH, ONLY

FOR SERVICING EQUIPMENT. DISCONNECT
MUST REMAIN CLOSED IN ORDER FOR

THE CRANKCASE HEATER TO OPERATE.

S.290V CONTROL CIRCUIT USES I/4 X

I '/4 SAMP FUSES.
IIS

V

CONTROL

CIRCUIT

USES

1/4

X

1^/4

10 AMP FUSES,

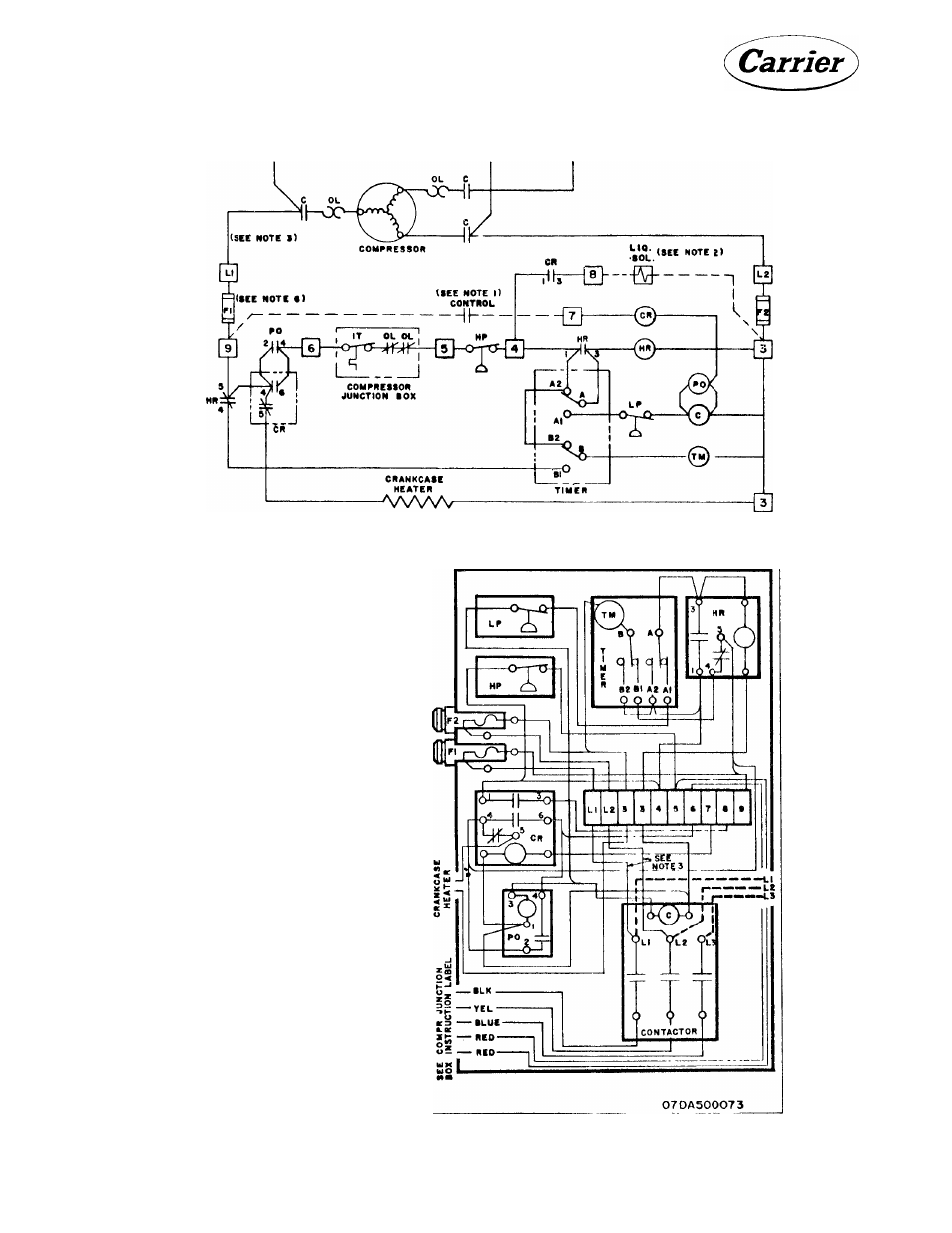

Fig, 14 - Wiring Label 07D Condensing Units, 06D Compressor Units (3-Phase)
