Cast spider and pin assembly 15" x 8 – Bendix Commercial Vehicle Systems ILLUSTRATED PARTS LIST BRAKES User Manual
Page 96

Bendix Spicer Foundation Brakes LLC • 901 Cleveland Street • Elyria, OH 44035 • 1-866-610-9709 • www.foundationbrakes.com 95
Spider

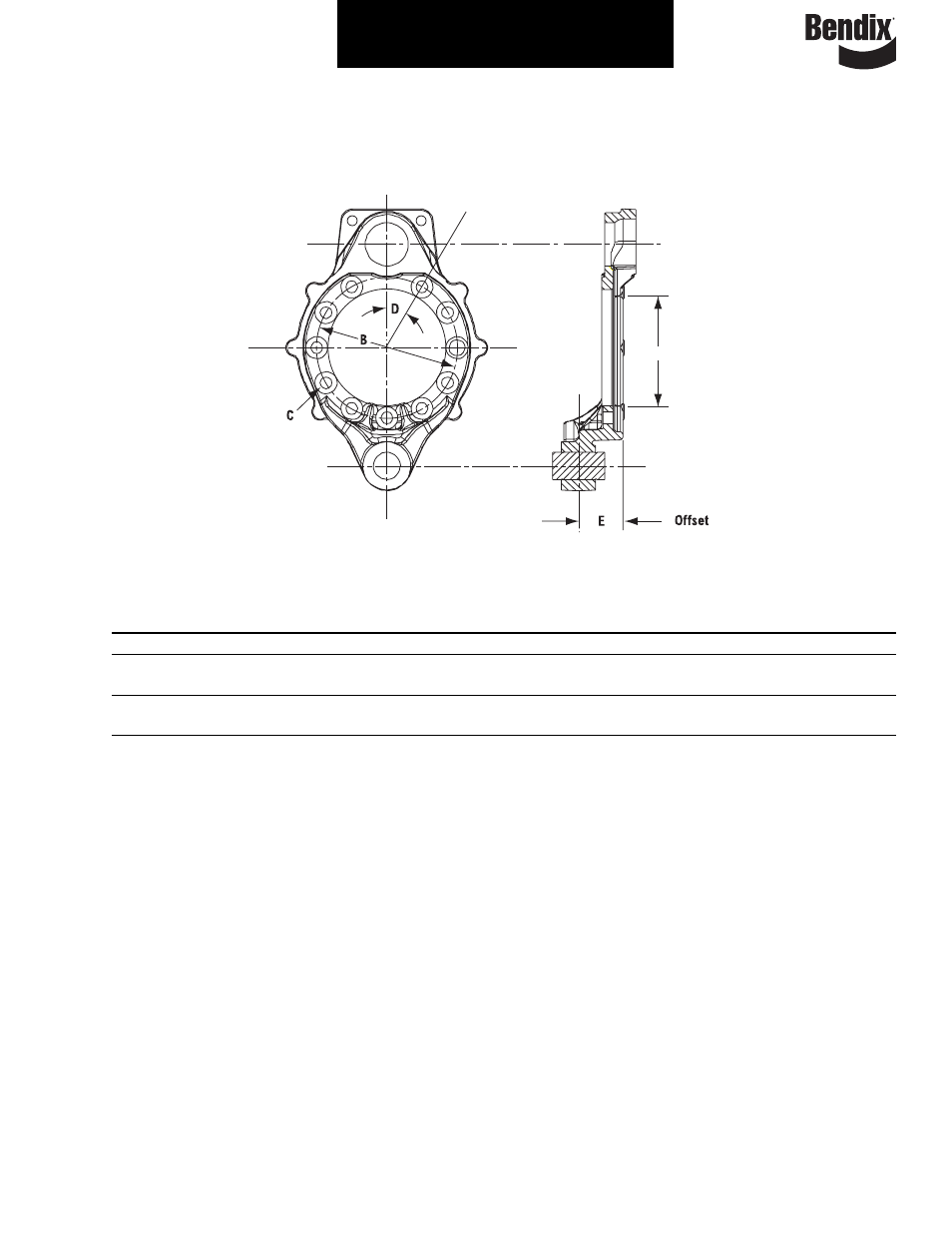

Cast Spider and Pin Assembly 15" x 8"
For Model: ES-150-8D
A
“D”
“E”
“A”
“B”
“C”
“C” Mtg. Brake
Vehicle
Pilot Dia.
Bolt Circle
Number of
Hole Size
Index
Offset
Part No. Position
in (mm)
in (mm)
Holes
in (mm)
Angle
in (mm)
Remarks
814502
5.897 (149.784)
7.125 (180.975)
11
.598 (15.189)
30°
1.750 (44.450)
Symetrical
818422
LH
5.897 (149.784)
7.125 (180.975)
10 + 1
.598 (15.189)
30°
1.750 (44.450)
(1).81” ABS hole 90° from Cam
818423
RH
10 + 1
330°
(1).81” ABS hole 270° from Cam
818986
LH
5.897 (149.784)
7.125 (180.975)
10 + 1 slot
.598 (15.189)
30°
1.750 (44.450)
(1).81” ABS hole 105° from Cam
818987
RH
10 + 1 slot
330°
(1).81” ABS hole 255° from Cam
