MCH DIMENSIONS
The dimensions listed herein apply to standard MCH drives. Consult the factory for
dimensions of drives equipped with the Bypass or Option Box.
4.1
TYPE 1 DIMENSIONS (Models up to 30HP)

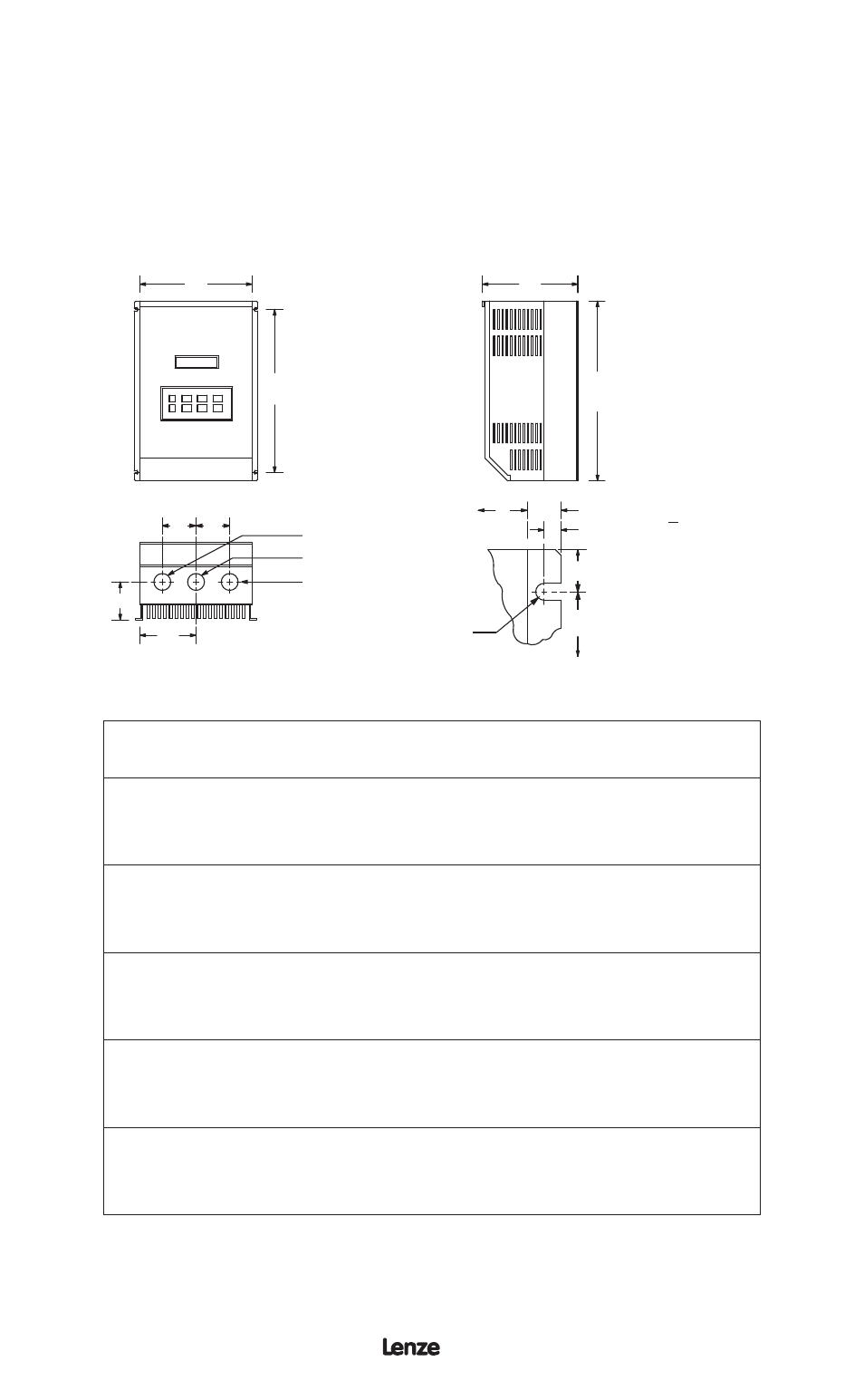

The figure and table herein provide the dimensions for MCH Type 1 models rated up to
30 HP at 240/200 Vac AND 60 HP at 480/400 Vac and 590 Vac
D
H
V
1.00"
R
T
Mounting Tab Detail
Dia. Slot
R
W
P
N
Q
Q
S Dia.
S Dia.
Conduit Holes:
0.88" Dia.
W
U
IF W < 7.86"
T = 0.20"
U = 0.34"
V = 0.19"
IF W = 10.26"
T = 0.28"
U = 0.44"
V = 0.24"
HP
(kW)
INPUT
VOLTAGE
MODEL
H
W
D
N
P
Q
R
S
1
(0.75)
240 / 200 MH210B 7.50 4.70 4.33 2.35 2.60 1.37 5.50 0.88
480 / 400 MH410B 7.50 4.70 3.63 2.35 1.90 1.37 5.50 0.88
590
MH510B 7.50 4.70 3.63 2.35 1.90 1.37 5.50 0.88
2
(1.5)
240 / 200 MH220B 7.50 6.12 5.12 3.77 3.30 1.37 5.50 0.88
480 / 400 MH420B 7.50 6.12 4.22 3.77 2.40 1.37 5.50 0.88
590
MH520B 7.50 6.12 4.22 3.77 2.40 1.37 5.50 0.88
3
(2.2)
240 / 200 MH230B 7.50 6.12 5.12 3.77 3.30 1.37 5.50 0.88
480 / 400 MH430B 7.50 6.12 5.12 3.77 3.30 1.37 5.50 0.88
590
MH530B 7.50 6.12 5.12 3.77 3.30 1.37 5.50 0.88
5
(3.7)
240 / 200 MH250B 7.88 7.86 5.94 5.13 3.95 1.50 5.88 1.13
480 / 400 MH450B 7.50 6.12 5.12 3.77 3.30 1.37 5.50 0.88
590
MH551B 7.88 7.86 5.94 5.13 3.95 1.50 5.88 1.13
7.5
(5.5)
240 / 200 MH275B 9.38 7.86 6.84 3.93 4.19 2.00 5.88 1.13
480 / 400 MH475B 9.38 7.86 6.25 5.13 3.95 1.50 7.38 1.13
590
MH575B 9.38 7.86 6.25 5.13 3.95 1.50 7.38 1.13
