23
5 Configuration
5.3.2 Linéarisation spécifique
Linéarisation spécifique des valeurs mesurées possible avec les convertisseurs de mesure
dTRANS T05 B et T. Le masque de configuration est accessible soit dans le logiciel Setup soit
via le menu E
DITER > L INÉARISATION SPÉCIFIQUE ou dans la structure arborescente sous S ETUP
> C ONFIGURATION > L INÉARISATION SPÉCIFIQUE . La linéarisation s'effectue via un tableau de va-
leurs ou un polynôme de 4ème ordre.

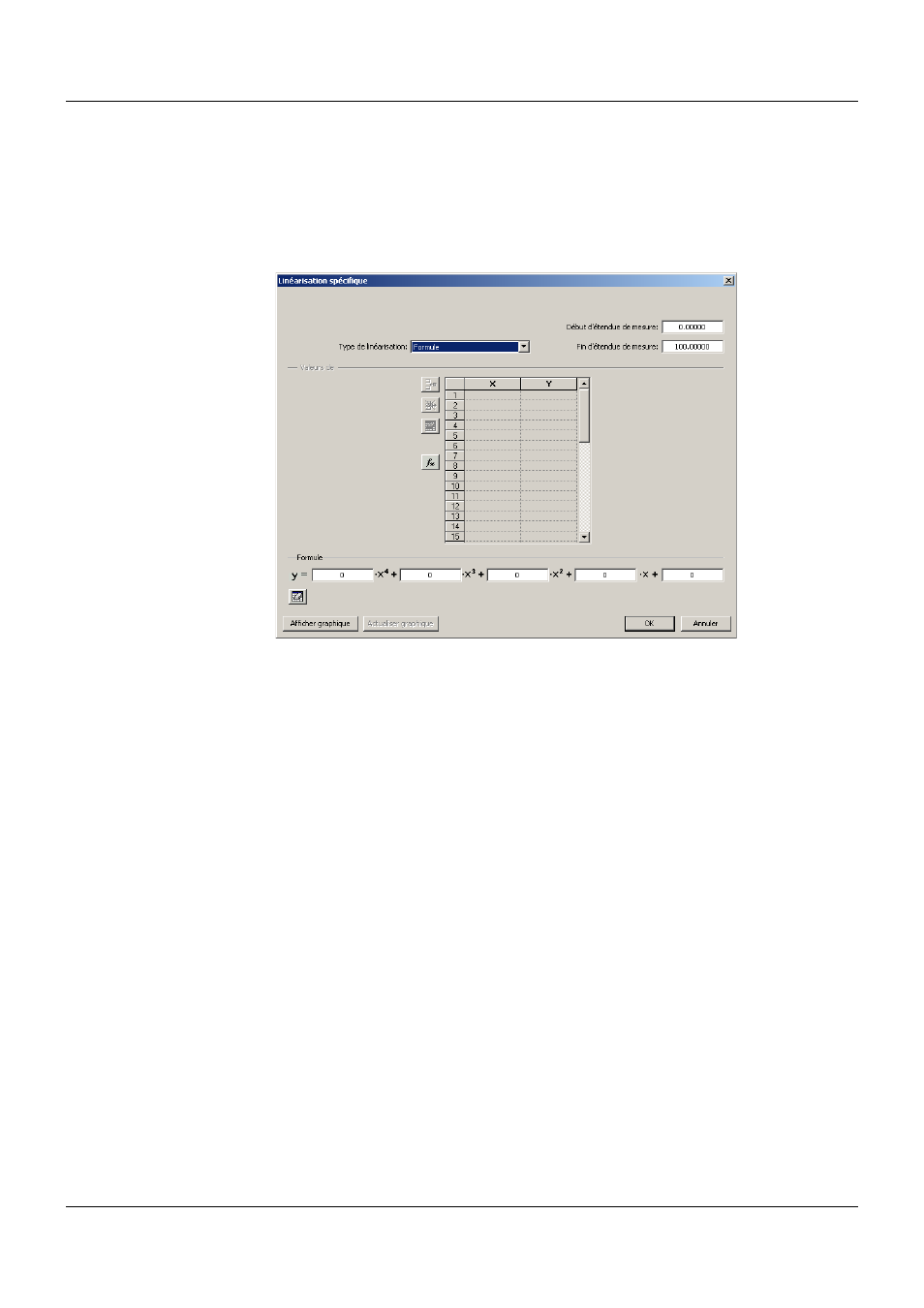

Linéarisation sur la base du polynôme de 4ème ordre.
Pour une linéarisation sur la base du polynôme de 4ème ordre, il faut sélectionner dans le
champ T
YPE DE LINÉARISATION la saisie F ORMULE . Les coefficients du polynôme peuvent être
saisis directement et le tableau est verrouillé en ce qui concerne les saisies. Un clic sur le bou-
ton A
FFICHER GRAPHIQUE active l'affichage graphique.
Linéarisation sur la base du tableau des valeurs
En cas d'une linéarisation à l'aide d'un tableau avec paires de valeurs, il faut sélectionner dans
le champ T
YPE DE LINÉARISATION
la saisie T
ABLEAU
. Impossible de saisir les coefficients du po-
lynôme. Les valeurs X et Y peuvent alors être entrées dans le tableau et être représentées gra-
phiquement par un clic sur le bouton A
FFICHER GRAPHIQUE .
Linéarisation avec coefficients du polynôme calculés
Si deux paires de valeurs au moins sont utilisées pour la linéarisation, le programme Setup per-
met de calculer à partir de ces coefficients de polynome. La linéarisation s'effectue alors sur la
base du polynôme. Pour cela, il faut d'abord sélectionner dans le champ de sélection T
ABLEAU
.
Lorsque les paires de valeurs respectives sont saisies, les coefficients de polynôme peuvent
être calculés automatiquement par un clic sur le bouton f
x
. Un clic sur le bouton A FFICHER GRA -
PHIQUE active l'affichage graphique. Les images-écrans suivantes montrent un tableau avec
paires de valeurs ainsi que le graphique des paires de valeurs avec graphique du polynôme
superposé.
