1 Introduction

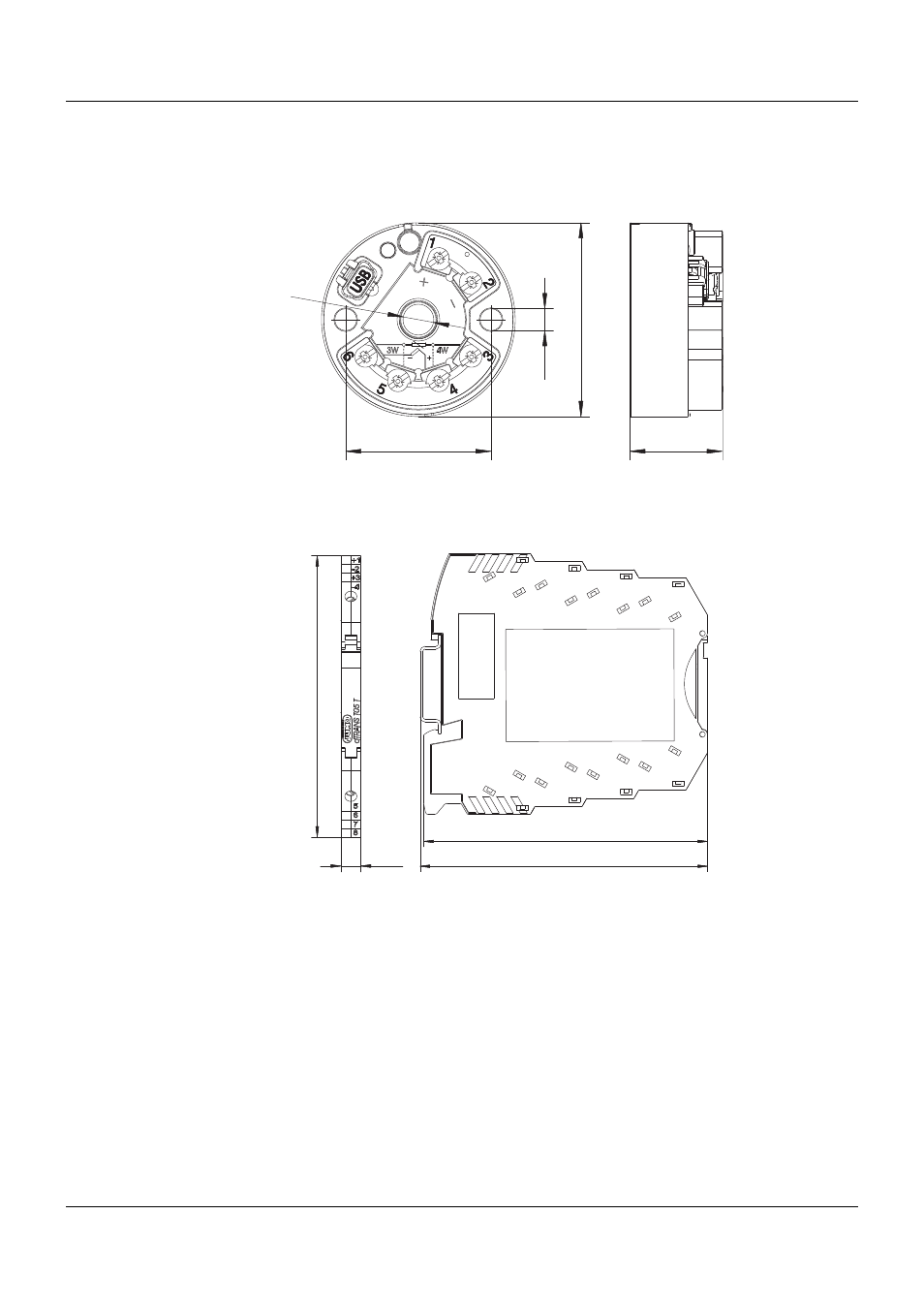

1.4 Dimensions
1.4.1 Convertisseur de mesure dTRANS T05 B (707050)
1.4.2 Convertisseur de mesure dTRANS T05 T (707051)
5
Ш
44
Ш
7 Ш
33 21
La figure montre le type 707051 monté sur profilé chapeau TH 35-7,5. Les cotes indiquées ne s'appli-
quent qu'au montage sur ce rail chapeau et changent si on utilise un profilé chapeau TH 35-15.
101.2
102.5 6.3
93.1
