5 Konfiguration
5.1 Verbindung zwischen PC und Messumformer herstellen
Die Verbindung zwischen Messumformer und PC wird über ein USB-Kabel hergestellt.

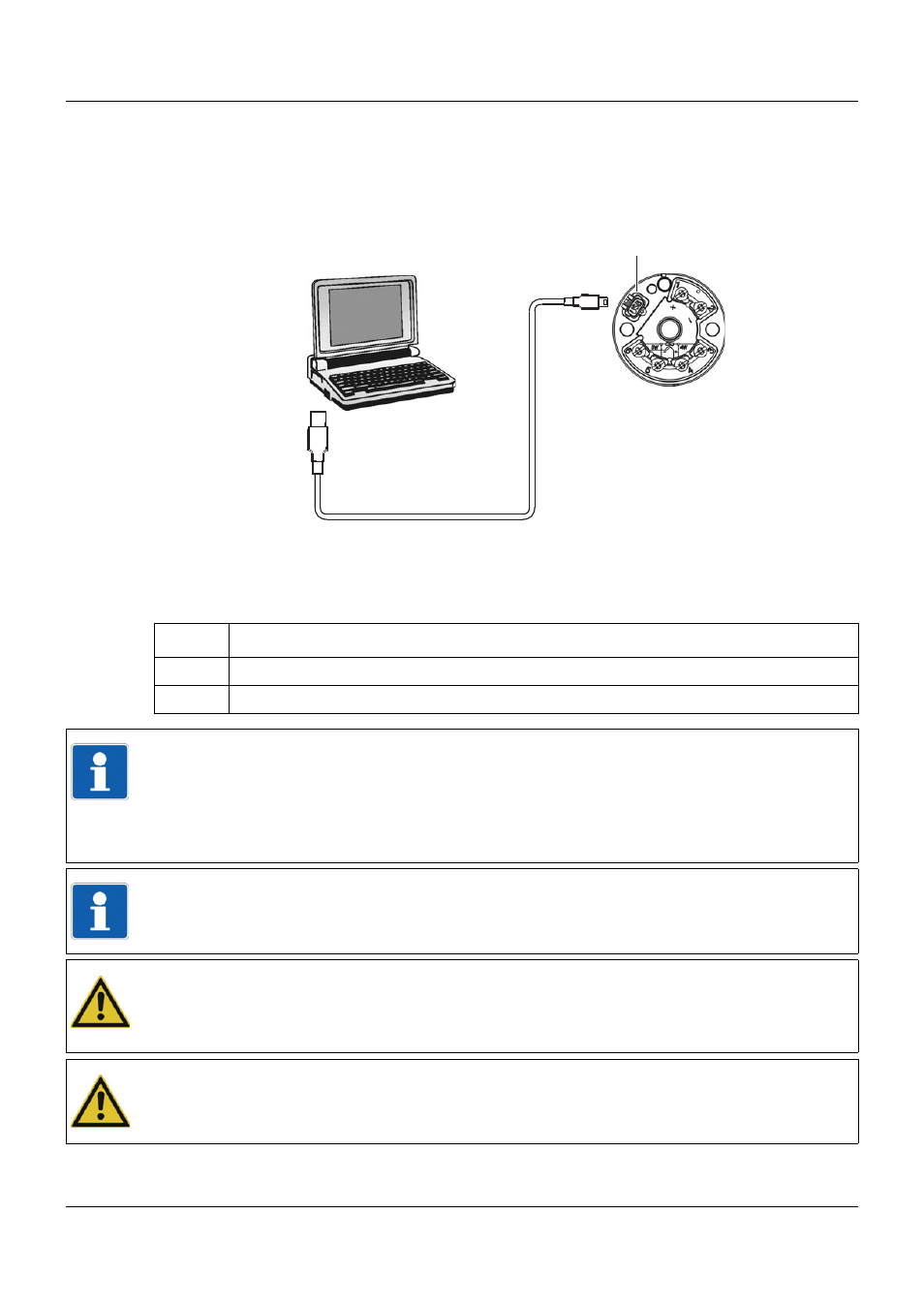

Die Verbindung zwischen PC und Messumformer am Beispiel des Typs 707050
Für das Setup über USB stellen Sie folgende Verbindungen her:
(1) Laptop/PC (3) Mini USB-Stecker Typ B
(2) USB-Stecker (4) USB-Buchse für USB-Stecker Typ B
Schritt Tätigkeit
1 USB-Stecker (2) der USB-Leitung in den Laptop/PC (1) stecken.
2 Mini-USB Stecker (3) der USB-Leitung in die Buchse des Messumformers (4) stecken.
(1)
(2)
(3)
(4)
HINWEIS!
Ist die Verbindung von PC und Messumformer über USB hergestellt, und der Messumformer
ist ausgangsseitig nicht verdrahtet, erfolgt die Energieversorgung des Messumformers über
die USB-Schnittstelle des PC. Der Stromausgang (bei dTRANS T05 T auch die Spannungs-
ausgang) sowie die zweifarbige LED sind dann außer Betrieb.
Im Betrieb des Messumformers ohne USB-Verbindung ist die USB-Schnittstelle deaktiviert.
HINWEIS!
Zur Gewährleistung eines reibungslosen Betriebs des Messumformers an einer USB-Schnitt-
stelle muss diese den Festlegungen der USB-Spezifikation 2.0 entsprechen.
VORSICHT!
Eine USB-Verbindung bei geerdetem Sensor muss vermieden werden, wenn auch die Masse
des PC geerdet ist (z. B. bei Desktop-PC). Der Messeingang und die USB-Schnittstelle sind
nicht galvanisch getrennt.
VORSICHT!
Ein Kurzschluss zwischen USB-Masse und den Sensoranschlussklemmen ist zu vermeiden.
