4 Raccordement électrique

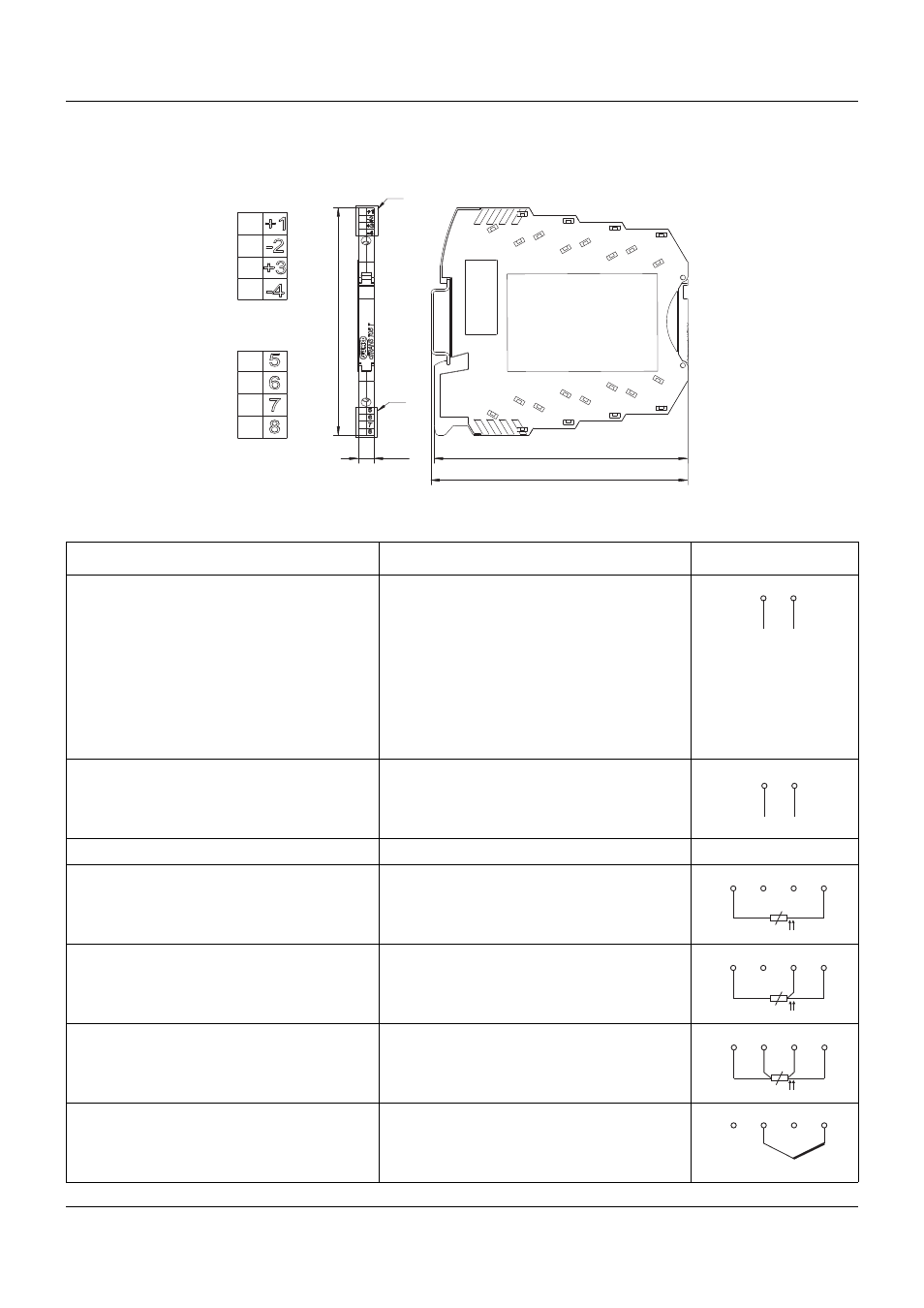

4.3 Brochage et dimensions (en mm) du dTRANS T05 T
101.2
102.5
6.2
93.1
A
B
A 5:1
B 5:1
La figure montre le type 707051 monté sur profilé chapeau TH 35-7,5. Les cotes indiquées ne s'appliquent qu'au
montage sur ce rail chapeau et changent si on utilise un profilé chapeau TH 35-15.
Raccordement pour Brochage
Alimentation
Type 707051 R
B
= (U
b
- 11 V)/22 mA
11 - 35 V DC
Sortie en courant R
B
= résistance de charge
4 - 20 mA U
b
= alimentation
Sortie en tension
0 - 10 V
Entrées analogiques
Sonde à résistance R
L
 11 
en montage 2 fils R
L
= résistance de ligne par conducteur
Sonde à résistance R
L
 11 
en montage 3 fils (3W) R
L
= résistance de ligne par conducteur
Sonde à résistance R
L
 11 
en montage 4 fils (4W) R
L
= résistance de ligne par conducteur
Thermocouple
2 1
+ –
4 3
+ –
6 7 8 5
J
J
6 7 8 5
J
6 7 8 5
6 7 8 5
+ –
