31
D
19. Vakuumregelmodus T auto
In diesem Modus wird das Vakuum über den Temperaturmessfühler aus dem Zubehörprogramm
geregelt. Aufbau ist im Abschnitt Beschreibung Zubehör (Seite 59) beschrieben.
T auto ist eine sehr umweltschonende Destillationsart. Durch diese sehr spezielle Art der
Vakuumregelung werden nur geringste Mengen an Lösungsmitteln über die Vakuumpumpe
abgesaugt.
Der Temperaturfühler T auto misst inmitten der Kühlstrecke die Temperatur.
Die Kühlwassertemperatur wird vom LABOROTA 20 control mit einem gesonderten
Temperaturmessfühler ermittelt (Act Chiller).
Set

T auto wird auf 2
– 10 °C eingestellt. (Temperaturdifferenz zur Kühlwassertemperatur).
Ein hoher Wert für Set

T auto führt zu einer schnellen, ein niedriger Wert zu einer langsamen,
kontrollierten Destillation.
Ist die mit Set

T auto eingestellte Temperaturdifferenz im Kühler erreicht, schließt das
Vakuumventil, sinkt die gemessene Temperatur um den mit Set

Vapour eingestellten Wert
(Hysterese), öffnet das Ventil wieder. Set

Vapour wird in der Regel mit 0,5°C eingestellt.
Durch Drücken der Taste Select wird zwischen
Displayanzeige Act Vapour, Act T auto, Set

T auto und Set

Vapour umgeschalten.
Die jeweilige LED Act Vapour, Act T auto, Set

T auto und
Set

Vapour leuchtet.
Act Vapour zeigt die Temperatur des Dampfes im .
Bogenverbinder an der Messstelle (2) an, wenn der
Temperaturmessfühler montiert und an der Steckbuchse (3)
(Siedetemperaturfühler) angeschlossen ist (siehe Seite 60).
Act T auto zeigt die Führungstemperatur für Mode T auto an
der Meßstelle (5) im Kühler an, wenn der
Temperaturmessfühler montiert und an der Steckbuchse (4)
(Temperaturfühler T auto) angeschlossen ist (siehe Seite60).
Zum Einstellen von Set

T auto ist LED Set

T auto anzuwählen.
Mit den Set Tasten kann der Wert verändert werden.

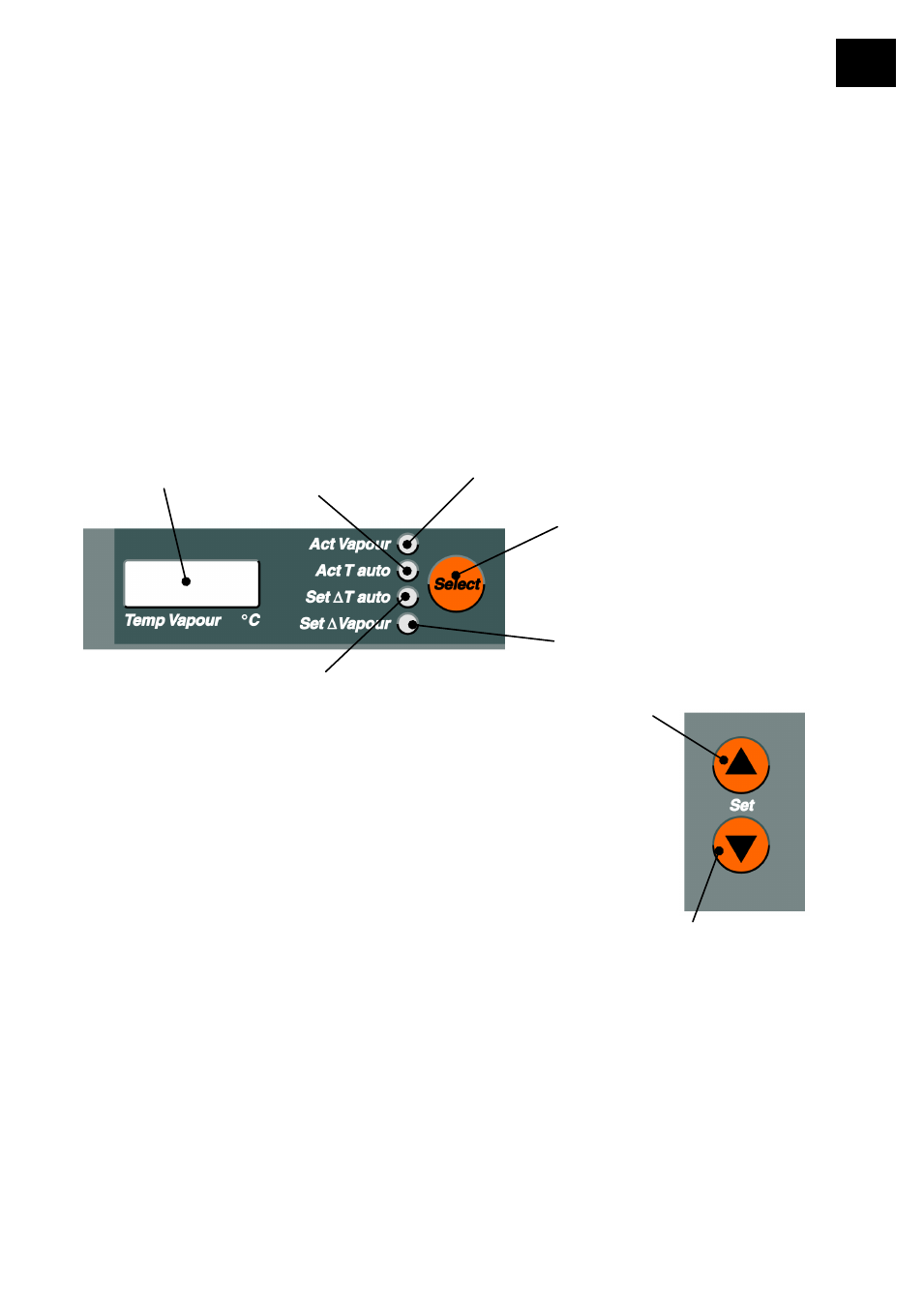

Display
LED Act T auto
LED Act Vapour
LED

T auto
LED

Vapour
Taste Select
Wert erhöhen
Wert verringern
