F
Faire
glisser dans l’unité d’entraînement la pièce profilée en PTFE (4) avec la bague torique
intégrée d’étanchéité en PTFE (5).
Faire glisser le raccord à vis de grande taille (1) par la
flasque plane du ballon d’évaporation (12). Elargir la
bague d’insertion fendue de grande taille (13) et la faire
glisser par la flasque plane du ballon d’évaporation (12)
en faisant passer le gradin devant.

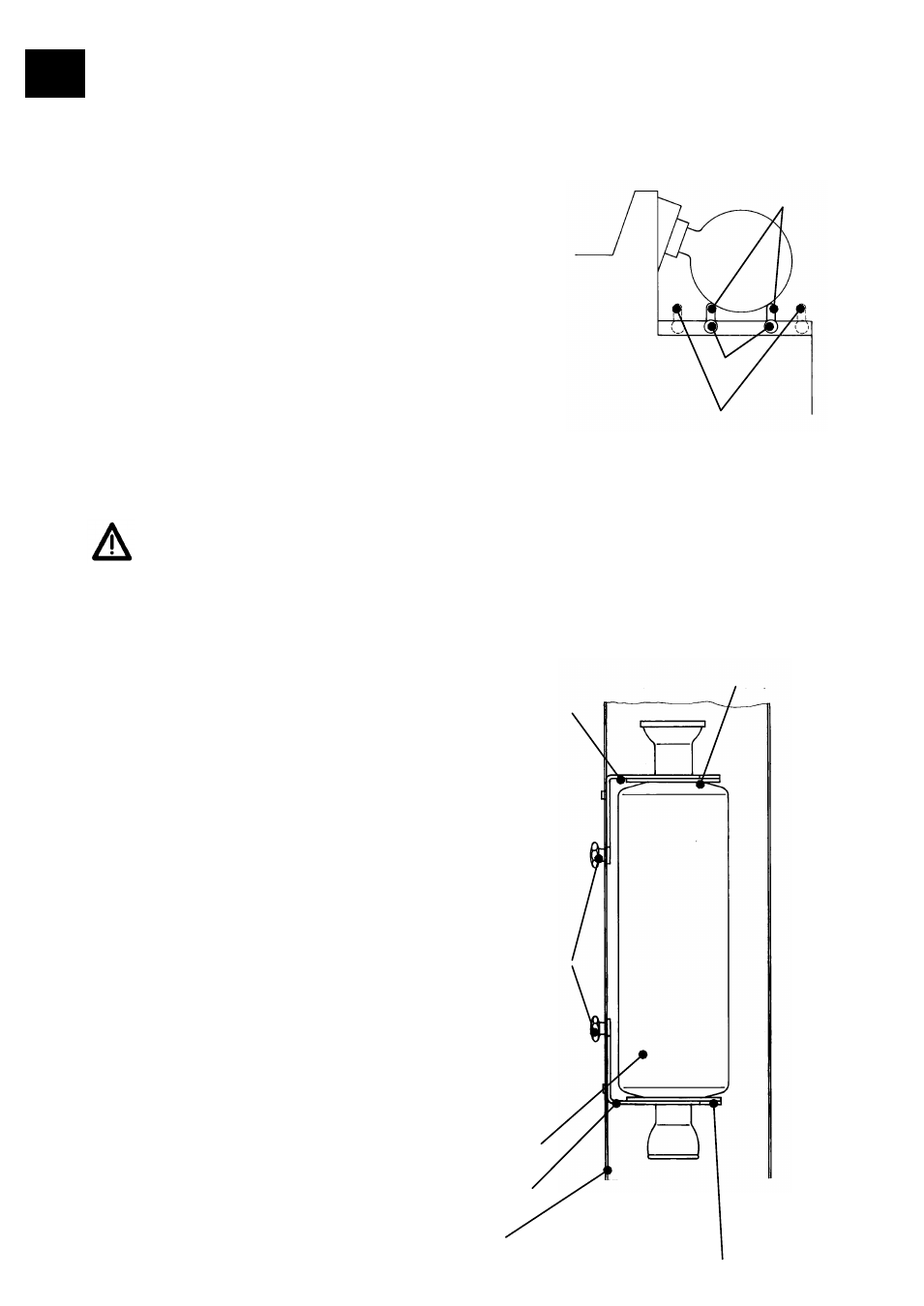

Positionner les tubes d’appui du dispositif de démontage
du ballon dans les emplacements crantés et marqués
pour 10 litres ou pour 20 litres selon le cas de figure, puis
les fixer en serrant vers la droite les vis moletées (14).
Repère : I = 10 litres ; II = 20 litres.
Placer le ballon d’évaporation sur les tubes d’appui (15)
du dispositif de démontage du ballon, orienter le col du
ballon vers la tête d’entraînement, centrer très
exactement la flasque plane dans la tête d’entraînement de manière à ce que cette flasque
vienne reposer sur la bague torique d’étanchéité en PTFE (5) de la pièce profilée en PTFE (4).
Serrer le raccord à vis de grande taille (1). Vérifier le logement du raccord à vis après
avoir activé le vide. Voir aussi chapitre «
Serrage du ballon d’évaporation » à la
page 175.
Remettre les tubes d’appui du dispositif de démontage du ballon en position de base (16).
Attention
: la position de base des tubes d’appui est contrôlée électroniquement. En dehors
de la position initiale, toutes les fonctions
électriques du LABOROTA 20 control sont
bloquées. Cet état est signalé sur le
pa
nneau de commande par l’éclairage d’une
diode électroluminescente DEL (Flask-
Support).
6.
Suspension du condenseur et du
vase d’expansion
Faire glisser complètement vers le haut la
console (1) en desserrant la vis à oreilles (2),
puis resserrer de nouveau, provisoirement,
la vis à oreilles (2).
Placer le disque (3) avec la face en
caoutchouc sur la console (4) de manière à
ce que les trous se superposent. Placer
l’autre disque (3), face en caoutchouc
orientée vers le haut, sur le col supérieur du
condenseur
ou du vase d’expansion (5).
Introduire par le col inférieur le condenseur
ou le vase d’expansion (5) à travers l’orifice
de la console (4) et le disque (3), puis le
positionner à la verticale.
14
15
16
16
1
5
2
4
16
6
