143
F

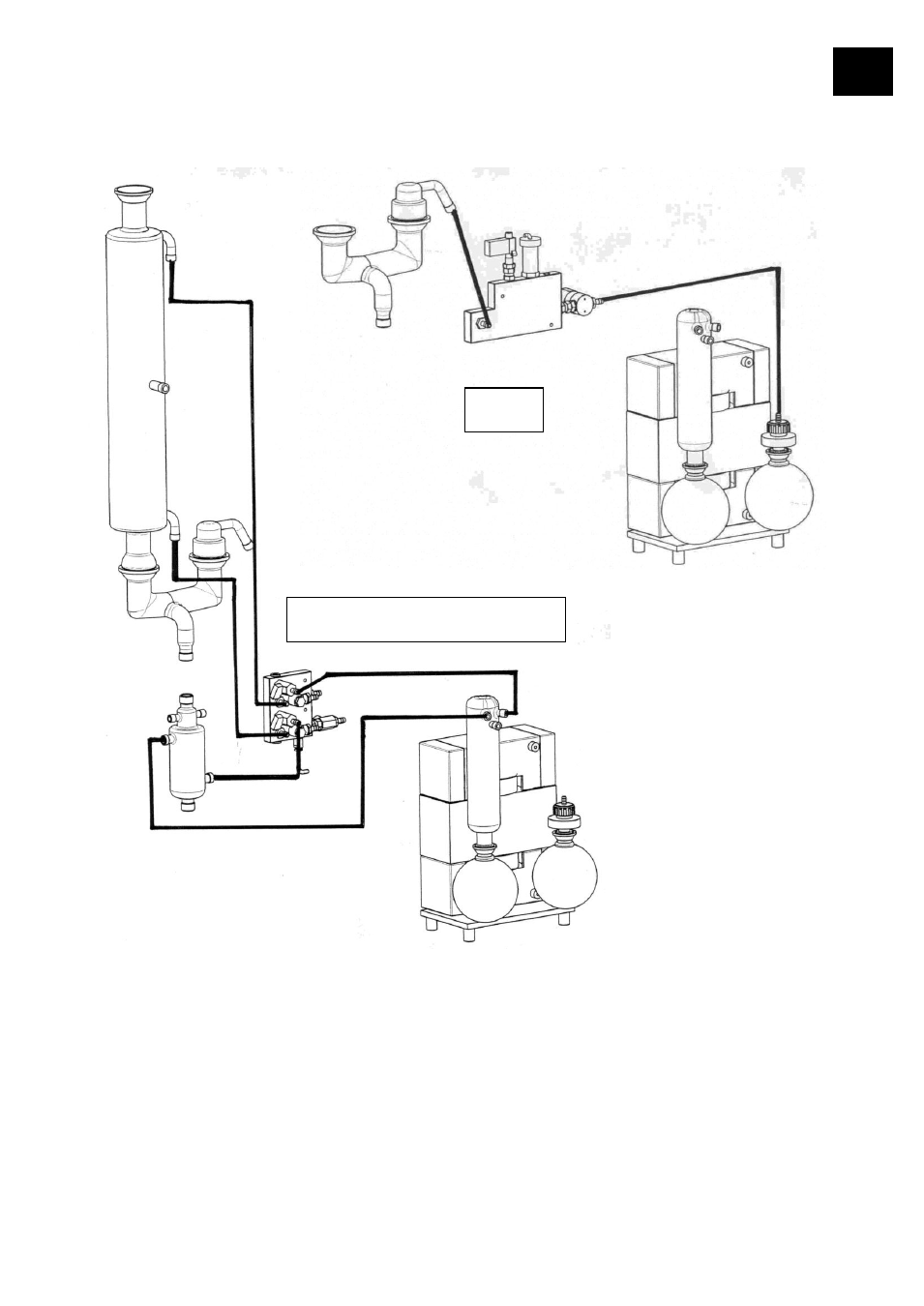

11.1. Schéma de raccordement du vide et de l'eau de refroidissement
12. Branchement électrique du module automatique et de la pompe à vide
1. Le branchement électrique du module automatique s'effectue sur le panneau arrière de
l'appareil de base au moyen de la prise spéciale à couvercle qui se trouve à proximité du câble
de réseau.
2. Le branchement électrique de la pompe à vide s'effectue sur la prise de courant se trouvant
dans le panneau arrière du module automatique. Positionner l'interrupteur principal de la pompe
à vide sur « I » (marche).
3. La fonction automatique n'est active qu'une fois que les deux composants ont été branchés aux
prises prévues à cet effet et que l'interrupteur principal de la pompe à vide a été commuté sur
« I » (marche).
vide
eau de refroidissement
