17
D

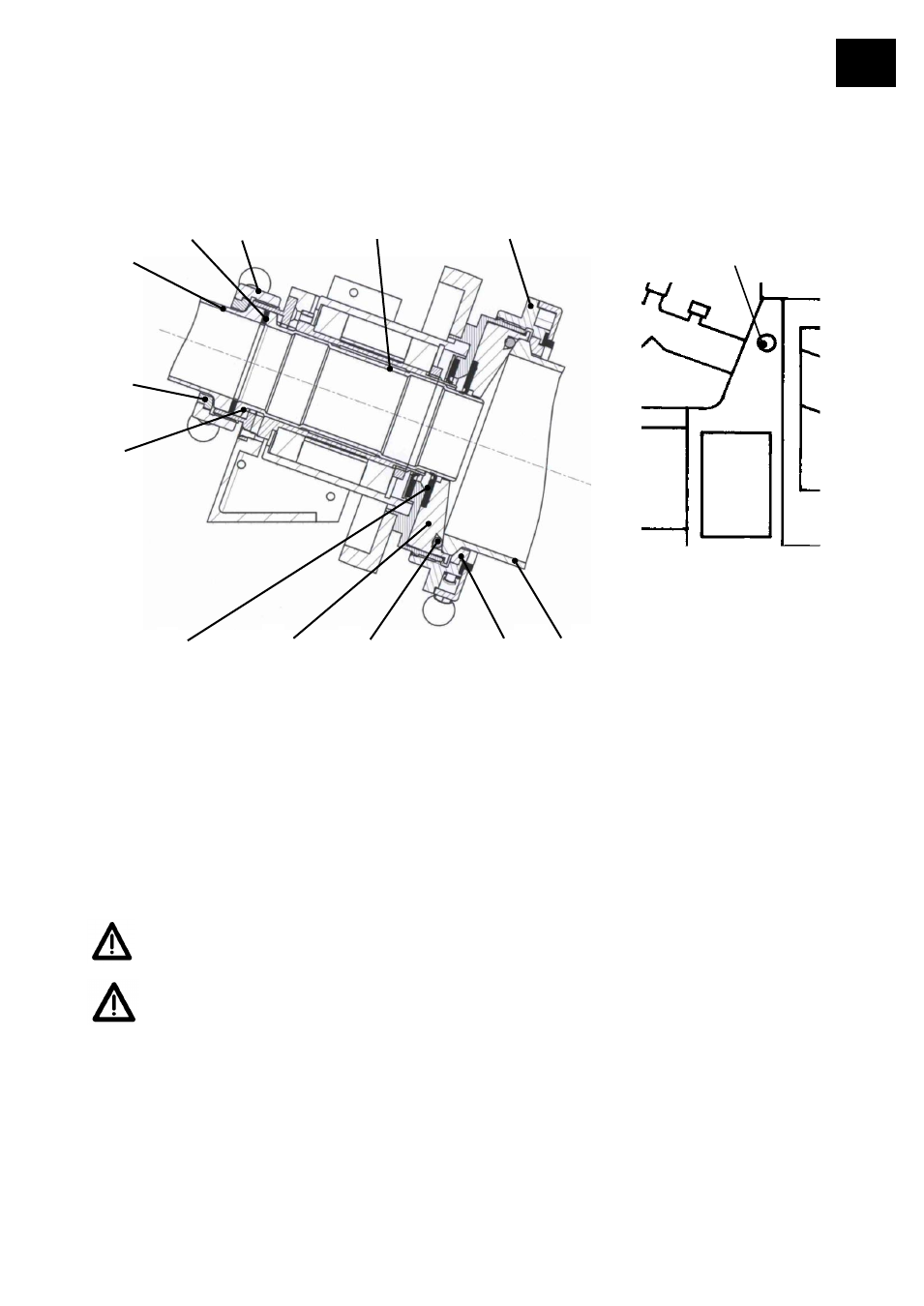

5. Einbau des Dampfleitrohres und der Dichtung-PTFE
Verschraubungen groß (1) und klein (2) abschrauben. Durch Drehen des Verriegelungsknopfes (3)
auf Rechtsanschlag (lock) wird der Antrieb blockiert und das Lösen und Festziehen der
Verschraubung groß (1) bequem ermöglicht.

PTFE-Formstück (4) mit integriertem PTFE-O-Ring (5) und Dichtung-PTFE (6) herausnehmen.

Auflagering (7) und Dampfleitrohr (8) in Antriebskopf einführen. Sandwich-Dichtung (9) auf
Planflansch des Dampfleitrohres legen.

Verschraubung klein (2) über den Planflansch des Verteilstückes (10) aufschieben.
Geschlitzten Einlagering klein (11) aufweiten und mit dem Absatz voran über den Planflansch
des Verteilstückes (10) schieben.

Gesamte Einheit (10, 2, 11) mit Verschraubung klein (2) festziehen.
Dichtung-PTFE (6) mit nach innen weisender Dichtlippe auf Dampfleitrohr (8)
aufschieben.
Nie mit beschädigter oder verschlissener Dichtung-PTFE (6) arbeiten, der
Rotationsverdampfer könnte dadurch Schaden nehmen bzw. das gewünschte
Vakuum kann nicht erreicht werden. Dichtung-PTFE (6) regelmäßig überprüfen und
gegebenenfalls austauschen.
3
8 9 1
5 13 12
7
11
10
2
6 4
