- 2

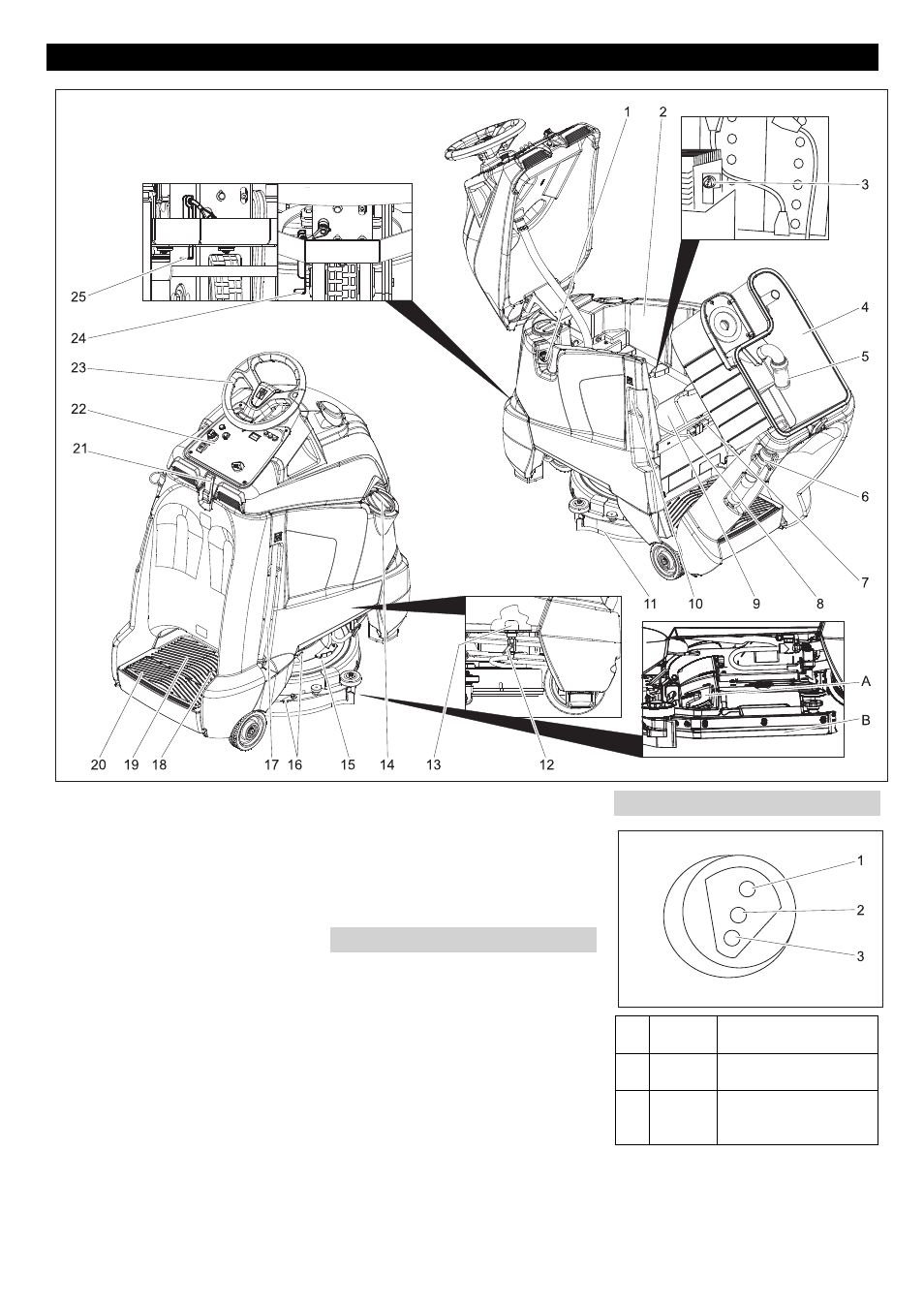

1 Slangetilslutning, påfyldningsautomatik
2 Ferskvandtank
3 Opladestatusindikator (kun ved variant
Bp Pack)
4 Snavsevandsbeholder
5 Svømmerventil
6 Afledningsslange for snavsevand
7 Maskinens stik
8 Batteristik
9 Batteri
10 Strømledning opladeren (kun ved vari-
ant Bp Pack)
11 Sugebjælke
12 Ventil ferskvand
13 Siv ferskvand
14 Dæksel til friskvandsbeholder
15 Rengøringshoved
16 Sugebjælkeophængning til stærk til-
smudsning (to-trins-metoden)
17 Indikator til ferskvandets påfyldnings-
stand
Afledningsslange for friskvand
18 Kørepedal
19 Ståplads til betjeneren
20 Sikkerhedspedal
21 Lås
22 Betjeningspanel
23 Rat
24 Åbningshåndtag, kørsel
25 Åbningshåndtag, skubbe
A Fejeskuffe til grov smuds (kun BR-vari-
ant)
B Stænkeskærm, på siden (kun BR-vari-
ant)
– Betjeningselementer til rengøringspro-
cessen er bul.
– Betjeningselementer til vedligeholdelse
og service er lysegrå.
Betjenings- og funktionselementer
Farvekodning
Ladestatusindikator
1 grøn Lyser: Opladning afslut-
tet.
2 gul Lyser: Slutfasen af op-
ladningen.
3 rød Lyser: Opladning.
Blinker: Opladeren initia-
liseres.
88 DA
