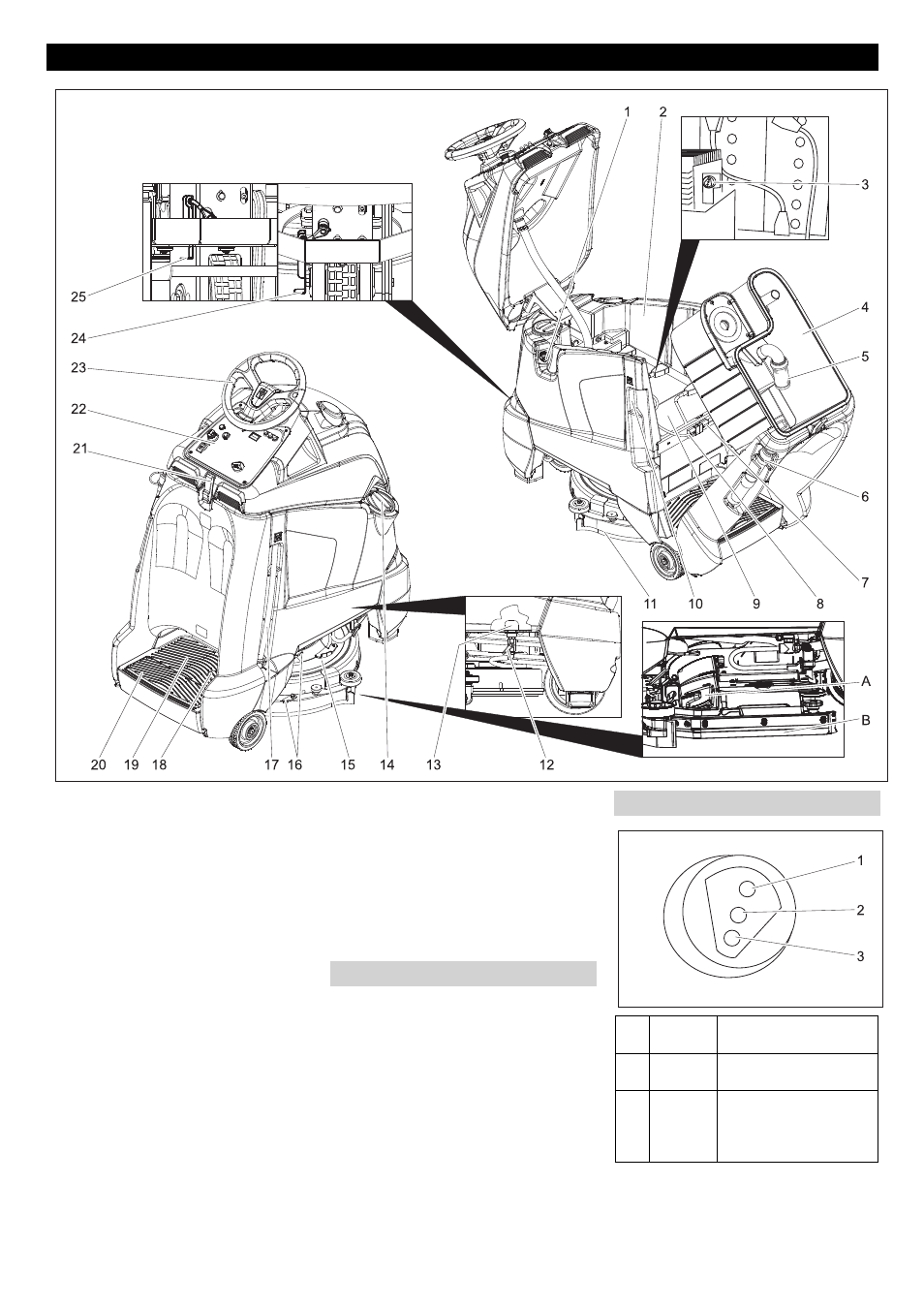

- 2
1 Priključak crijeva, automatika za punje-
nje
2 Spremnik svježe vode
3 Pokazivač stanja akumulatora (samo
kod izvedbe Bp Pack)
4 Spremnik prljave vode
5 Plovak
6 Ispusno crijevo prljave vode
7 Utikač uređaja
8 Akumulatorski utikač
9 Akumulator
10 Strujni utikač punjača (samo izvedba
Bp Pack)
11 Usisna konzola
12 Ventil za svježu vodu
13 Mrežica za svježu vodu
14 Poklopac spremnika svježe vode
15 Blok čistača
16 Ovjes usisne konzole za jaka zaprljanja
(rad u dva koraka)
17 Pokazivač napunjenosti spremnika
svježe vode
Ispusno crijevo svježe vode
18 Vozna pedala
19 Platforma za stajanje tijekom opsluživa-
nja
20 Sigurnosna papučica
21 Zatvarač
22 Komandni pult
23 Upravljač
24 Otkočna poluga, vožnja
25 Otkočna poluga, guranje
A Pretinac za nakupljenu grubu prljavšti-
nu (samo inačica BR)
B Bočna zaštita od prskanja (samo izved-
ba BR)
– Komandni elementi za proces čišćenja
su žuti.
– Komandni elementi za održavanje i ser-
vis su svijetlo sivi.
Komandni i funkcijski elementi
Oznaka u boji
Pokazivač stanja akumulatora
1 zeleno Svijetli: Postupak punje-
nja je završen.
2 žuto Svijetli: Završna faza pu-
njenja.
3 crveno Svijetli: Postupak punje-
nja.
Treperi: Inicijalizacija pu-
njača.
